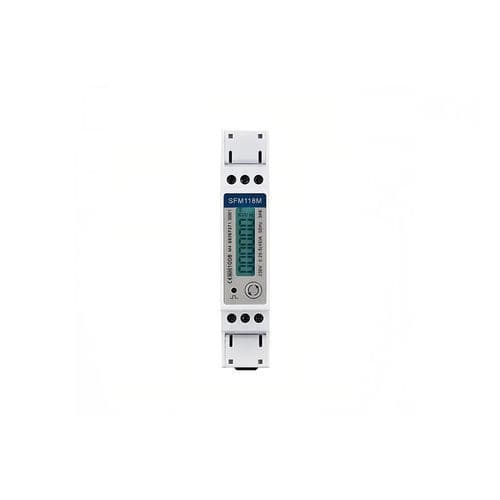

Einphasiger elektrischer Energiezähler SFM118

für DIN-SchieneRS-485Multifunktion

Erweiterte technische Beschreibung
Die SFM118 Series ist ein einphasiger Multifunktionszähler für Hutschienenmontage, ausgelegt für den Einsatz in 1P2W-Netzsystemen. Er liefert hochpräzise Messwerte wichtiger elektrischer Parameter für Wohn-, Gewerbe- und leichte Industrieanwendungen. Das kompakte Design und die RS485-Schnittstelle (Modbus RTU) ermöglichen die Einbindung in zentrale Energiemonitoring- und Automatisierungslösungen.

Gemessene Parameter

• RMS-Spannung und RMS-Strom
• Wirkleistung, Blindleistung und Scheinleistung
• Netzfrequenz
• Importierte (verbrauchte) und exportierte (eingespeiste) Wirkleistung/Blindleistung

Kommunikation & Überwachung
RS485-Schnittstelle mit Modbus RTU für Anbindung an SPS, Gebäudemanagementsysteme und Energieüberwachungssoftware. Unterstützt Fernwerterfassung, Lastanalyse, Verbrauchsstatistiken und automatisiertes Energiemanagement.

Anzeige & Genauigkeit
LCD mit weißer Hintergrundbeleuchtung. Maximalanzeige 99999.9 kWh. Genauigkeit Wirkleistung: Klasse 1 / Klasse B.

Technische Parameter

• Modell/Serie: SFM118 Series
• Nennspannung (Un): 230 VAC; Spannungsbereich: 176–276 VAC
• Nennstrom (Direktanschluss): 0,25–5(45) A; kurzzeitige Überstromfestigkeit: 30 Imax für 0,01 s
• Frequenz: 50 Hz
• Anschlussquerschnitt: 0,5–10 mm²
• Anzeige: LCD mit weißer Hintergrundbeleuchtung; Maximalanzeige 99999.9 kWh
• Genauigkeit Wirkleistung: Klasse 1 / Klasse B
• Kommunikation: RS485, Modbus RTU
• Pulszahl: 1000 imp/kWh
• Leistungsaufnahme: < 2 W / 25 VA
• AC-Prüfspannung: 4 kV / 1 min
• DC-Impuls: 6 kV (1,2 µs)
• Betriebstemperatur: -25 °C bis +55 °C
• Lagerungstemperatur: -40 °C bis +70 °C
• Feuchte: ≤ 95% (ohne Kondensation)
• Höhe: ≤ 2000 m
• Mechanische Umgebung: M1
• Elektromagnetische Umgebung: E2
