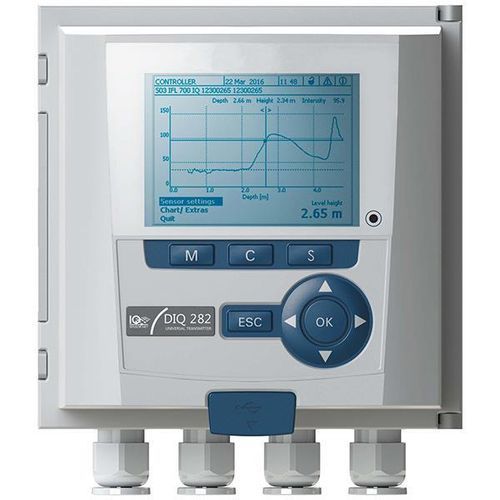

Mehrfachparameter-Kontrollgerät / Salzgehalt IQ SensorNet 284

TemperaturpHRedox

Übersicht
Die IQ SensorNet 282- und 284-Controller sind ein modulares Plug-and-Play-System für vollständige Sensornetzwerke, ausgelegt für die kontinuierliche Überwachung und Steuerung von Wasser- und Abwasserprozessen. Sie bieten netzwerkweite Sichtbarkeit, frühzeitige Fehlererkennung, verbesserte Einhaltung von Vorschriften und betriebliche Kosteneinsparungen. Die Controller verfügen über ein farbiges Grafikdisplay, USB-Schnittstelle und interne Datenprotokollierung zur Analyse und Fehlerbehebung.

Hauptfunktionen

• Modulare Controller-Architektur mit stapelbarer Modulerweiterung (mechanische + elektrische Kupplung).
• Modelle 282: 2 Sensoranschlüsse; Modelle 284: 4 Sensoranschlüsse; vernetzte Systeme unterstützen bis zu 20 Parameter.
• Kompatibel mit allen IQ SensorNet-Sensoren und IQ-Ein-Kabel-Sensorleitungen (Strom + Kommunikation).
• Unterstützt industrielle Kommunikationsprotokolle: MODBUS TCP, MODBUS RTU, PROFIBUS, PROFINET; Ethernet/RJ45- und Feldbusoptionen verfügbar.
• USB-Schnittstelle und interne Datenprotokollierung (bis zu 520.000 Datensätze) für Export und Fehlerbehebung.

Messgrößen (Beispiele)

• Sauerstoff gelöst (optisch oder elektrochemisch)
• pH
• ORP
• Leitfähigkeit / spezifische Leitfähigkeit
• Temperatur
• Orthophosphat
• Trübung (mit Ultraschallreinigung)
• Schwebstoffe (TSS) (mit Ultraschallreinigung)
• Ammonium
• Nitrat
• Nitrit (mit Ultraschallreinigung)
• NOx (mit Ultraschallreinigung)
• Kalium
• Chlorid* (nur Menü; letzter Wert angezeigt bei einigen Sensoren, keine Echtzeitsteuerung)
• COD / BOD (mit Ultraschallreinigung)
• TOC / DOC (mit Ultraschallreinigung)
• SAC (spektraler Absorptionskoeffizient) (mit Ultraschallreinigung)
• UVT-254 (mit Ultraschallreinigung)
• Salinität
• Schlammschichthöhe

Typische Vorteile

• Verbesserte Netzwerksichtbarkeit und zentrale Verwaltung.
• Früherkennung von Ausfällen und reduzierte ungeplante Ausfallzeiten.
• Verbesserte Einhaltung gesetzlicher Vorgaben.
• Betriebliche Kosteneinsparungen: Energie, Pumpen/Blower-Wartung und Arbeitsaufwand.

Systemmerkmale & Optionen

• Modell-/Konfigurationsoptionen: 282 (2 Sensoranschlüsse) und 284 (4 Sensoranschlüsse); Varianten mit PROFIBUS, MODBUS, Ethernet/Fieldbus, RJ45-Fernsteuerung und 24 V AC/DC Varianten.
• Modulare Erweiterung: Nachrüsten von MIQ/DIQ-Modulen (bis zu 3 gestapelte Module pro Gerät) ohne zusätzliche Verkabelung.
• Dedizierte Module: Relaismodul, Ausgangsmodul, Analog-Eingangsmodul, Netzteilmodul, Junction/Extension-Modul, Wireless-Modul, etc.
• Zubehör: großes Sortiment an IQ SensorNet-Sensoren (FDO, TriOxmatic, VisoTurb, ViSolid, VARiON, NitraVis, NiCaVis, CarboVis, UVT-Sonden) und Sensorkabeln.

Hinweise
Chlorid kann im Terminalmenü erscheinen, wird bei bestimmten Sensoren (z. B. NitraLyt oder VARiON) jedoch nur als letzter Wert angezeigt und bietet keine Echtzeit-Überwachung/-Steuerung oder Kompensation als Prozesssteuerfunktion für diese Sensoren.

Spezifikationen

• Kabeleinführungen: 4 Schraubkabelverschraubungen M16 × 105.
• Kabeloptionen: 2‑adrig mit Schirm für Stromversorgung und Kommunikation; gegen Polungsumkehr geschützt; umfassende EMV-Abschirmung; Kabeltopologie: Linie, Baum, Stern oder Mehrfachstern; maximale Gesamtkabellänge = 250 m (820 ft).
• Zertifizierungen: ETL, cETL (konform mit relevanten UL- und kanadischen Normen), CE.
• Anschluss: Schraubklemmen; Anschlussbereich für starre Leiter 0,2–4,0 mm² und für flexible Leiter 0,2–2,5 mm²; zugänglich über Abdeckung; verwendet zum Anschluss von Sensoren oder als I/O bzw. zum Durchschleifen/Verzweigen des IQ SensorNet-Kabels.
• Anzeige: Grafik-Farbdisplay; 320 × 240 Pixel; sichtbare Fläche 77 × 64 mm; hintergrundbeleuchtet.
• Gehäuse: Material PC-20% (Polycarbonat mit 20% Glasfaser); Schutzart IP66 (nicht geeignet für Leitungsanschluss).
• Abmessungen (282/284): 144 B × 144 H × 120,2 T mm (5,67 × 5,67 × 4,73 in).
• Gewicht: 282/284: 1,2 kg (2,6 lb); DIQ/S 284-CR6 Version: 1,7 kg (3,7 lb).
• Integrierter Blitzschutz: Nach EN 61326 verbesserter Überspannungsschutz in jeder Komponente implementiert.
• Tastatur: 5 Bedientasten — Messung (M), Kalibrierung (C), Set/System (S); OK und ESC; 4 Richtungstasten zur schnellen Software-Auswahl.
• Speicher: Daten-Speicher bis zu 520.000 Datensätzen.
• Modulkupplung (Rückseite): Kombinierte mechanische und elektrische Verbindung für schnelles Koppeln von Modulen; keine Verkabelung erforderlich; insgesamt 3 gestapelte Module.
• Betriebstemperatur: -20 bis 55 °C (-4 bis 131 °F).
• Stromversorgung: 100 bis 240 VAC (50/60 Hz) und 24 V AC/DC (modellabhängig).
• Funk (Wireless-Modul): Klasse-1-Funkübertragung mit nomineller Reichweite 100 m (328 ft); max. 300 m (984 ft) abhängig von Bedingungen.
• Lagertemperatur: -25 bis 65 °C (-13 bis 149 °F).
• Gewährleistung: 3 Jahre.
