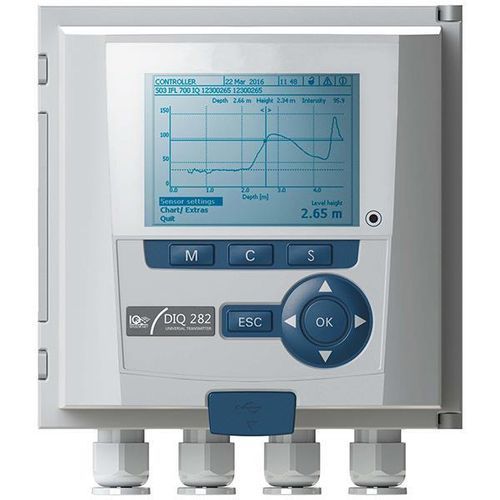

Sensor-Controller / Konzentration IQ SensorNet 282

TemperaturRedoxfür Industrieanwendungen

Übersicht Die Steuerungen IQ SensorNet 282 und 284 bilden ein modulares Plug-and-Play-System für ein komplettes Sensornetzwerk zur kontinuierlichen Prozessüberwachung und -steuerung. Das System misst Wasserqualitätsparameter an beliebigen Stellen innerhalb einer Anlage und bietet eine verbesserte Netzwerktransparenz, die frühzeitige Erkennung von Netzwerkausfällen sowie Unterstützung bei der Einhaltung gesetzlicher Vorschriften. Die Steuerungen verfügen über ein gut lesbares Farbdisplay, eine USB-Schnittstelle sowie eine Datenprotokollierung zur Analyse und Fehlerbehebung. Die Modelle 282 und 284 unterstützen gängige Kommunikationsprotokolle wie MODBUS TCP, MODBUS RTU, PROFIBUS und PROFINET. Wichtigste Merkmale

• Modulare IQ SensorNet-Architektur: austauschbare IQ-Sensoren, IQ-Kabel und IQ-Module
• Skalierbar: Die Steuerungen können 1–4 Sensoren aufnehmen, sodass bei Erweiterung im Netzwerk bis zu 20 Parameter gemessen werden können
• Datenaufzeichnung und USB-Schnittstelle für den Export und die Fehlerbehebung
• Vielfältige Kommunikationsoptionen: MODBUS TCP, MODBUS RTU, PROFIBUS, PROFINET sowie Feldbus-/Ethernet-Optionen
• Integrierter Blitzschutz und ETL-/cETL-/CE-Zertifizierungen
• Erhältlich in Ausführungen mit Wechselstrom- oder 24-V-Wechselstrom-/Gleichstrom-Stromversorgung
• Optionen für zusätzliche Module (Relais, Analogausgang, Stromversorgung, Erweiterung, Funk usw.)

Gemessene Parameter (Beispiele)

• Gelöster Sauerstoff (optisch oder elektrochemisch)
• pH-Wert
• ORP
• Leitfähigkeit / Spezifische Leitfähigkeit
• Temperatur
• Orthophosphat
• Trübung (mit Ultraschallreinigung)
• TSS (Gesamtgehalt an suspendierten Feststoffen) (mit Ultraschallreinigung)
• Ammonium
• Nitrat
• Nitrit (Ultraschallreinigung)
• NOx (Ultraschallreinigung)
• Kalium
• Chlorid (Menüwert nur bei einigen Konfigurationen)
• CSB / BSB (Ultraschallreinigung)
• TOC / DOC (Ultraschallreinigung)
• SAC (spektraler Absorptionskoeffizient) (Ultraschallreinigung)
• Salzgehalt
• Schlammpegel
• UVT-254 (Ultraschallreinigung)

Systemkonfigurationen und Optionen Die Modelle 282 und 284 werden in verschiedenen Steuerungskonfigurationen angeboten, um den Anforderungen der Anlage gerecht zu werden (Beispiele für konfigurierbare Merkmale: Anzahl der Sensoranschlüsse, Anzahl der Stromausgänge, Anzahl der Relais, PROFIBUS- oder MODBUS-Anbindung, Fernsteuerung über Ethernet/RJ45, Versionen mit 24-V-AC/DC-Stromversorgung sowie erweiterte Modulstapelung). Die Plattform unterstützt das Andocken von bis zu drei gestapelten Modulen zur Erweiterung. Zubehör (Beispiele)

• IQ SensorNet FDO®-Sonden für gelösten Sauerstoff
• IQ SensorNet TriOxmatic-Sonden
• IQ SensorNet VisoTurb®-Sensoren
• IQ SensorNet ViSolid®-Sonden für Schwebstoffe
• IQ SensorNet VARiON® Plus-Sensoren (Ammonium, Nitrat, Kalium, Chlorid)
• IQ SensorNet NitraLyt® Plus-, AmmoLyt® Plus- und SensoLyt®-Sensoren
• IQ SensorNet-Sensorkabel, Relais- und Ausgangsmodule, Netzteilmodule, Erweiterungs-/Verbindungsmodule, Funkmodul

Preis / Bestellung Preis: Preis auf Anfrage (das Produkt wird in konfigurierbaren Artikelnummern und Systemkonfigurationen verkauft). Technische Daten / Spezifikationen

• Kabelanschlüsse: 4 Schraubkabelverschraubungen M16 x 105
• Kabeloptionen: 2-adrig mit Abschirmung für Stromversorgung und Kommunikation; verpolungssicher; umfassende EMV-Abschirmungskontrolle; Kabeltopologie kann als Linie, Baum, Stern oder Mehrfachstern ausgeführt werden; Gesamtkabellänge max. = 250 m (820 ft)
• Zertifizierung: ETL, cETL, CE
• Steckverbinder: Schraubklemmenleisten; Anschlussbereich für Massivleiter 0,2 bis 4,0 mm², für flexible Leiter 0,2 bis 2,5 mm²; über die Abdeckung zugänglich; dient zum Anschluss von Sensoren oder als Ein-/Ausgang bzw. zur Durchschleifung/Abzweigung des IQ SensorNet-Kabels
• Display: Grafisches Farbdisplay; Auflösung 320 x 240 Pixel; sichtbarer Bereich 77 x 64 mm (3,03 x 2,52 in); hintergrundbeleuchtet
• Gehäuse: Material PC-20 % (Polycarbonat mit 20 % Glasfaser); Schutzart IP-66 (nicht für den Anschluss an Schutzrohre geeignet)
• Abmessungen (282/284): 144 B x 144 H x 120,2 T mm (5,67 B x 5,67 H x 4,73 T Zoll)
• Gewicht: 282/284: 1,2 kg (2,6 lbs); DIQ/S 284-CR6: 1,7 kg (3,7 lbs)
• Integrierter Blitzschutz: gemäß EN 61326, erweiterter Überspannungsschutz in jeder Komponente implementiert
• Tastatur: 5 Bedientasten (Messung (M), Kalibrierung (C), Set/System (S), OK und ESC) sowie 4 Richtungstasten
• Speicher: Datenspeicher für bis zu 520.000 Datensätze
• Modulkupplung an der Rückseite: Kombinierte mechanische und elektrische Verbindung zum schnellen Zusammenstecken von Modulen; keine Verkabelung erforderlich; bis zu 3 Module stapelbar
• Betriebstemperatur: -4 bis 131 °F (-20 bis 55 °C)
• Stromversorgung: 100 bis 240 VAC (50/60 Hz) oder 24 V AC/DC, je nach Modell
• Funk (optionaler Funkmodul): Funkübertragung der Klasse 1 mit einer typischen Reichweite von 100 m (328 ft); max. 300 m (984 ft)
• Lagertemperatur: -13 bis 149 °F (-25 bis 65 °C)
• Garantie: 3 Jahre
