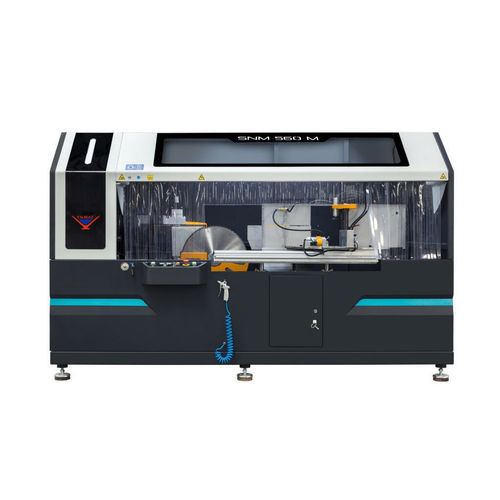

Ausklinkmaschine mit variablem Winkel SNM 560 M

pneumatischhydraulischmanuell

Produktinformation
Die Sägen-Nutmaschinen SNM 560 M und SNM 560 SRV ermöglichen variable Nutausführungen an Flügel-, Rahmen-, Pfosten- und Riegelprofilen für Vorhangfassaden, Wintergärten, Lichtkuppeln und Sonderkonstruktionen. Das Werkstück bleibt fixiert auf dem Tisch, während eine hydro-pneumatische Sägeeinheit mit zwei Blattträgern auf Linearschienen gleitet und präzise Nuten und Winkelzuschnitte ausführt.

Allgemeine Merkmale

• Unteres (vertikales) Sägeaggregat Ø550 mm und oberes (horizontales) Sägeaggregat Ø500 mm
• Halbautomatische Sägeeinheit mit einstellbarer Vorschubgeschwindigkeit über Hydro-Check-Zylinder
• Winkelverstellung der Sägeeinheiten und Gehrungsverstellung des Tischs über Handräder mit digitalen Anzeigen
• Höhenverstellung des Profilaufbautisches über Handrad mit Bandmaß
• Tiefenanschlag verstellbar per Handrad mit numerischer Anzeige
• 4 pneumatische Spannbacken für sichere Fixierung der Profile in jedem Winkel
• Gehäuse aus Gusseisen und Stahl für industrielle Beanspruchung
• Pneumatisch betätigte Schutzabdeckung und Zweihand-Sicherheitsmodul
• Einfache Einstellung des Sägeblattverschleißes und LED-Innenbeleuchtung

Standardzubehör

• 1 x Ø500 mm und 1 x Ø550 mm Sägeblatt (geliefert)
• 2 x Sprühschmiersysteme für Sägeblätter
• 3 x digitale Anzeigen für Sägeblattwinkel und Tischgehrungswinkel
• 1 x numerische Anzeige für Tiefenposition des Profils
• 2 x pneumatische horizontale und 2 x pneumatische vertikale Spannbacken
• Späneauffangwanne

Optionales Zubehör

• Laser-Markierer zur Anzeige der vertikalen Profilinie
• Profilauflagearm RS 1000
• Ersatzsägeblatt Ø500 mm
• Ersatzsägeblatt Ø550 mm

Technische Daten
Elektrisch: 3 kW / 400V AC 3P+PE / 50/60 Hz
Umdrehung / Sägeschwindigkeit: ---
Sägeblattdurchmesser: D1 Ø550 / D2 Ø500 / Bohrung d: 30 mm
Hydraulik/Luftdurchsatz: 160 L/min
Betriebsdruck: 6-8 bar
Abmessungen (LxBxH): 160x300x190 mm
Gewicht: 1.350 kg / 1.180 kg

Eigenschaften / Technische Daten

• Modell: SNM 560 M
• Leistungsversorgung: 3 kW / 400V AC 3P+PE / 50/60 Hz
• Gelieferte Sägeblätter: Ø500 mm und Ø550 mm
• Hydropneumatische Sägeeinheit mit zwei Sägeblättern
• Pneumatische Spannvorrichtungen: 4 (winkelverstellbar)
• Einstellungen: Winkel, Gehrung, Höhe und Tiefe über Handräder mit digitalen Anzeigen
• Luftbedarf: 160 L/min bei 6-8 bar
• Industrielle Gusseisen-/Stahlkonstruktion; pneumatische Schutzabdeckung und Zweihandsteuerung
• LED-Innenbeleuchtung; Späneauffangwanne inklusive
