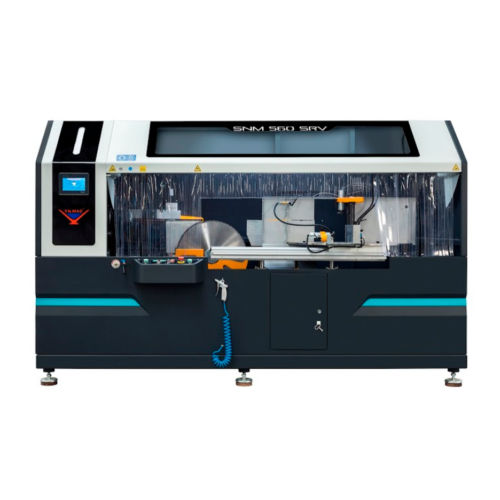

Ausklinkmaschine mit variablem Winkel SNM 560 SRV

pneumatischhydraulischelektrisch

Produktinfo
Die Schneid-/Ausklinkmaschinen SNM 560 M und SNM 560 SRV sind für variable Ausklinkarbeiten an Flügel-, Rahmen-, Pfosten- und Riegelprofilen vorgesehen, wie sie bei Vorhangfassaden, Wintergärten, Lichtkuppeln und speziellen Design-Elementen verwendet werden. Das Werkstück bleibt auf dem Tisch fixiert, während die hydropneumatische Sägeeinheit mit zwei Blattwerkzeugen auf Linearführungen gleitet und präzise Ausklinkungen ausführt.

Technische Daten
Leistung: 10.2 kW / 400V AC 3P+PE / 50/60 Hz
Sägeblattdurchmesser: D1 Ø550 mm / D2 Ø500 mm; Bohrung d 30 mm
Volumenstrom (Luft): 160 L/min
Luftdruck: 6-8 bar
Abmessungen (mm): 160 x 300 x 190
Gewicht: 1.350 kg / 1.200 kg

Allgemeine Merkmale

• Unteres (vertikales) Sägeaggregat Ø550 mm und oberes (horizontales) Ø500 mm
• Halbautomatische, auf Linearführungen gleitende Sägeeinheit mit einstellbarer Vorschubgeschwindigkeit über Hydro-Check-Zylinder
• Werteingabe über Tastatur für reproduzierbare Einstellungen
• 4-Achsen-Servoantriebe für automatische Positionierung der horizontalen/vertikalen Blätter, Winkelschnitte sowie Höhen-/Tiefeneinstellung der Ausklinkung
• Manuelle Gehrungseinstellung mit digitaler Anzeige
• 4 pneumatische Spannelemente zur sicheren Fixierung des Profils in jedem Winkel
• Gehäuse aus Gusseisen und Stahl
• Pneumatisch betätigte Schutzhaube und Zwei-Hand-Sicherheitsmodul
• Einfache Einstellung des Sägeblattverschleißes; LED-Innenbeleuchtung

Standardzubehör

• 1 x Sägeblatt Ø500 mm und 1 x Sägeblatt Ø550 mm
• 2 x Sprüh-Schmieranlagen für Sägeblatt
• 2 x pneumatische horizontale Spannvorrichtungen
• 2 x pneumatische vertikale Spannvorrichtungen
• Späneauffangwanne

Optionales Zubehör

• Lasermarker zur Anzeige der vertikalen Profilachse
• Profilauflagearm RS 1000
• Ersatz-Sägeblatt Ø500 mm
• Ersatz-Sägeblatt Ø550 mm

Technische Merkmale / Spezifikationen

• Modell: SNM 560 SRV
• Stromversorgung: 10.2 kW / 400V AC 3P+PE / 50/60 Hz
• Sägekonfiguration: Ø550 mm (unten) / Ø500 mm (oben), Bohrung 30 mm
• Luftbedarf: 6-8 bar; 160 L/min
• Abmessungen (mm): 160 x 300 x 190
• Gewicht: 1.350 kg / 1.200 kg
• Steuerung: Tastatureingabe, digitale Gehrungsanzeige, 4-Achsen-Servos
• Spannsystem: 4 pneumatische Spannbacken
• Bauweise: Gusseisen und Stahl
