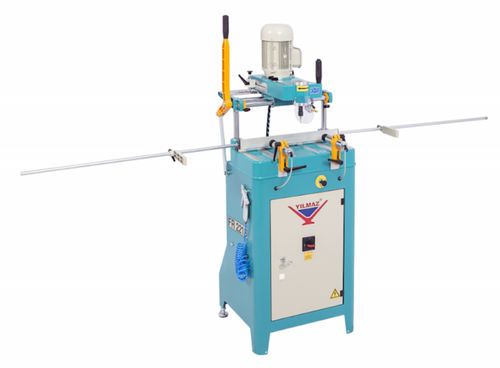

Handbediente Kopierfräsmaschine FR 221 S

Einspindelfür Aluminiumfür PVC

Produktübersicht
Die pneumatische Kopierfräsmaschine FR 221 S ist ausgelegt für die Bearbeitung von Schlossnutten, das Bohren von Griff- und Scharnierlöchern, Espagnolette‑Bohrungen und das Öffnen von Wasserablaufnuten an Aluminium‑ und PVC‑Profilen bis 3 mm Materialstärke. Sie kombiniert einen gegossenen Aluminiumaufbau mit pneumatischer Spanntechnik für reproduzierbare Produktionsarbeiten.

Allgemeine Merkmale

• Bearbeitung von Schlossnuten, Griff‑ und Scharnierbohrungen sowie Espagnolette‑Löchern an PVC‑ und Aluminiumprofilen bis 3 mm
• Gegossene Aluminiumkonstruktion mit korrosionsbeständiger Lagerwelle
• Robuster Gestellaufbau aus Stahlblech
• Elektroplattierte Kopiervorlage und 2 Spurbolzen für genaue Führung
• Pneumatische horizontale Spannvorrichtungen für schnelles Spannen
• Spannbereich: B max 130 mm / B min 10 mm; H max 130 mm / H min 20 mm
• Fräser Ø5 x L60 mm im Lieferumfang

Standardzubehör

• Sprühlubrifikation für Werkzeuge
• Fräser Ø5xL60 mm
• Druckluftpistole
• Profilanschläge links und rechts (2)
• 2 pneumatische horizontale Spannbacken

Optionale Zubehörteile

• Ersatzfräser Ø5xL60 mm
• Spezielle Kopiervorlagen
• MA 240 Zentriergerät
• MKN 150 Röllchenförderer
• MKN 300 Röllchenförderer

Technische Daten
Elektrisch: 750 W / 400 V AC 3P+PE / 50/60 Hz.
Spindel / Fräser: Ø5 x L60 mm — 14.000 U/min.
Luftverbrauch: 5 L/min · Betriebsdruck: 6–8 bar.
Abmessungen (B x T x H): 55 x 58 x 133.5 (wie angegeben).
Gewicht: 103 Kg / 77 Kg.

Anwendung & Kapazität

• Modell: FR 221 S
• Verwendungszweck: Serienbearbeitung von Schloss‑ und Griffausklinkungen sowie Ablaufnuten an Aluminium‑ und PVC‑Profilen
• Geeignet für Profilstärken bis 3 mm
• Lieferumfang: 2 Spurbolzen und Fräser Ø5xL60 mm
• Konzipiert für den industriellen Werkstattbetrieb und wiederholte Arbeitszyklen
