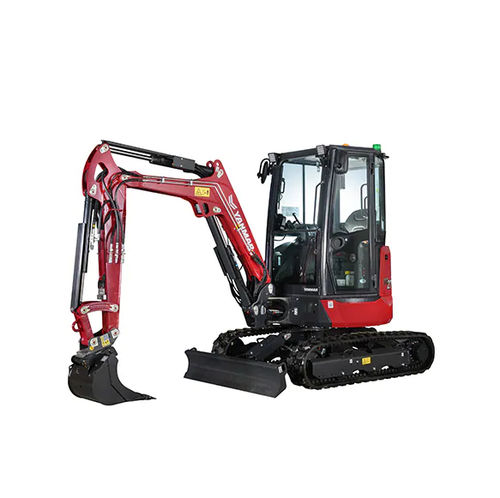

Minibagger ViO27-7

auf RaupenDieselfür Baustellen

Übersicht
Der ViO27-7 ist ein Zero-Tail-Kompaktbagger für den sicheren Einsatz in unmittelbarer Nähe von Gebäuden, Gehwegen und Verkehrsbereichen. Geeignet für städtische Fundamente, Landschaftsbau und beengte Baustellen, vereint er schmales Fahrwerk, gute Sicht und VIPPS-Hydraulik für gleichzeitige, ruhige Bewegungen während der Fahrt.

Hauptmerkmale
Echte Zero-Tail-Konfiguration ermöglicht Arbeiten neben Bauwerken in engen Bereichen. Gesamtbreite 1.500 mm (Kabine und Gummiket­ten) und Transportgewicht im Rahmen der 3,5-t-Regelung erleichtern Transport, Manövrierbarkeit und Einsatz in Mietflotten.

Funktionen

• Kleiner Rahmen, volle Leistung: kompakte Abmessungen bei zuverlässigem Einsatz auf Baustellen; Ausleger-Schwenkbereich 75° links / 60° rechts.
• Zero-Tail: verringert das Risiko von Kontakt oder Beschädigung in engen innerstädtischen Bereichen.
• Transportgerecht: Maschine, Schnellkupplung und Standardpaket mit zwei Schaufeln entsprechen der 3,5-t-Transportregel; vier integrierte Verzurrpunkte am Unterrahmen.
• Bedienerorientiertes Design: geräumige Kabine mit 425 mm Einstieg, großen Fenstern, 4,3 in LCD-Anzeige und ergonomischen Bedienelementen.
• Vereinfachte Wartung: groß öffnende Motorhauben für bodennahen Zugang zu Motor, Filtern, Batterie, Kühler und Hydraulikflüssigkeit; lange Serviceintervalle.

Optionen (Ausstattung)

• Speziallack
• Zusätzliches Gegengewicht
• 2. Zusatzkreis mit proportionaler Steuerung
• 1/2 Kreis
• Bio-Öl
• 2 LED-Scheinwerfer vorne am Gerät
• Flachdicht-Hydraulik-Schnellkupplung AUX1 und AUX2
• Unabhängige Powertilt-Versorgungsleitung
• 1 LED-Leuchte + Warnblinklicht hinten am Gerät
• Automatische Abschaltung

Komfort

• Premium-Sitz mit mechanischer Federung, beheizbar (opt.)
• Radio FM/DAB
• Zentralisierte Schmierung
• Smartphone-Halter

Sicherheit

• GPS-Tracking-Einheit (TU700I) / Diebstahlschutz (Schlüssel/Tastatur/LCD-PIN)
• Fahrt-Alarm Weißes Rauschen
• Smart Assist Remote (SAR) Telematik
• FOPS
• Vorderer Operatorschutz für Kabine

Anbaugeräte (Beispiele)

• Schnellkuppler
• Powertilt-Kuppler
• Schaufeln
• Hydraulikhämmer

Schnellübersicht Spezifikationen
Typ: Zero Tail
Betriebsgewicht: 2 745 - 2 845 kg (Gummi- / Stahlkettenvarianten)
Breite: 1 500 - 1 550 mm
Max. Grabtiefe: 2 590 - 2 835 mm

Technische Daten

• Modell: ViO27-7
• Typ: Zero Tail
• Transportgewicht: 2 565 kg (Gummiketten) / 2 665 kg (Stahlketten)
• Betriebsgewicht: 2 745 kg (Gummiketten) / 2 845 kg (Stahlketten)
• Gesamtlänge (A): 4 165 / 4 180 mm*
• Gesamthöhe (B): 4 525 / 4 540 mm*
• Gesamtbreite (C): 1 500 / 1 550 mm**
• Länge der Kette auf dem Boden (D): 1 570 mm
• Unterwagenlänge (E): 2 020 mm
• Spur (F): 1 250 mm
• Kettenbreite (G): 250 / 300 mm**
• Gesamtbreite des Schilds (H): 1 500 mm
• Gesamthöhe des Schilds (I): 300 mm
• Schildabstand (J): 1 380 mm
• Max. Schildhöhe über Boden (K): 330 mm
• Max. Schildabsenkungstiefe (L): 355 mm
• Mindestbodenfreiheit (M): 325 mm
• Max. Grabtiefe - Schild oben: 2 590 / 2 835* mm
• Max. Grabtiefe - Schild unten: 2 775 / 3 025* mm
• Max. Grabreichweite am Boden: 4 470 / 4 720* mm
• Max. Grabreichweite: 4 595 / 4 835* mm
• Max. senkrechte Wand: 1 195 / 1 400* mm
• Max. Schütthöhe: 2 770 / 2 930* mm
• Max. Angriffshöhe: 4 190 / 4 345* mm
• Ausleger-Schwenkung links: 75°
• Ausleger-Schwenkung rechts: 60°
• Armlänge: 1 150 / 1 400* mm
• Mindestvorderer Schwenkradius: 1 985 / 2 025* mm
• Mindestvorderer Schwenkradius mit Auslegerschwenkung: 1 105 / 1 115* mm
• Heckdrehradius: 750 mm
• Motortyp: Stage V 3TNV80F-ZXKBVA
• Kraftstoff: Diesel
• Nennleistung: 17.7 kW bei 2400 rpm
• Bruttoleistung: 18.4 kW bei 2400 rpm
• Hubraum: 1.267 l
• Max. Drehmoment: 74.5 Nm (1900 rpm)
• Anlasser: 12 V - 1.4 kW
• Batterie: 12 V - 55 Ah
• Lichtmaschine: 12 V - 55 A
• Hydraulischer Maximaldruck: 210 bar
• Arbeits-Pumpe: 1 Zahnradpumpe
• Max. Volumenstrom: 2 x 32,4 l/min
• Hydrauliktankvolumen: 32 l
• Fahrgeschwindigkeit: 2.5 / 4.4 km/h
• Drehzahl: 9.7 rpm
• Grabkraft (Arm): 16.5 kN / 13.6 kN mit langem Arm
• Grabkraft (Schaufel): 21.4 kN
• Zugkraft: 23.5 kN / 12.1 kN
• Schallpegel (2000/14/CE & 2005/88/CE): NA
• Kraftstofftankvolumen: 39 l
• Hinweise: Kurzarm / Langarm Varianten und erweiterte Ketten mit * und ** gekennzeichnet
