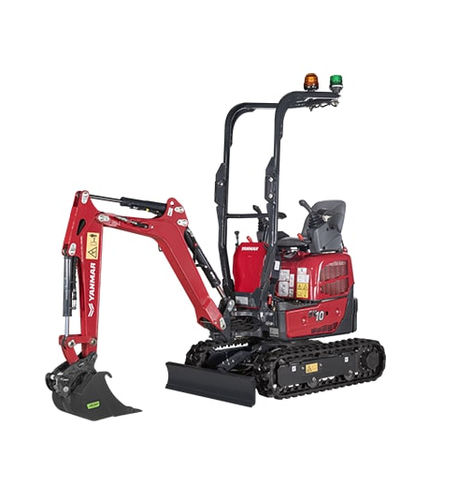

Minibagger SV10

auf RaupenTier 4 FinalDiesel

Präsentation
Der kompakte Minibagger SV10 bietet starke Leistung in beengten Bereichen. Leicht zu transportieren, schnell einsatzbereit und auf hohe Verfügbarkeit ausgelegt, unterstützt er Fachkräfte dabei, die Effizienz zu steigern und die Betriebskosten zu senken.

Übersichtstabelle
Series: Konventioneller Radius
Betriebsgewicht: 1.180 kg
Breite: 740 - 990 mm
Grabtiefe: 1.800 - 1.955 mm

Technische Daten (detailliert)
Gewicht - Transportgewicht: 1.055 kg (Gummiketten)
Gewicht - Betriebsgewicht: 1.180 kg (Gummiketten)

Motor
Typ: Stage V 3TNV70-WBVB1
Kraftstoff: Diesel
Nennleistung: 9.2 kW (bei 2.000 U/min)
Bruttoleistung: 9.3 kW (bei 2.000 U/min)
Hubraum: 0.854 l
Max. Drehmoment: 51.8 N.m / 1.500 U/min
Anlasser: 12 V - 1.1 kW
Batterie: 12 V - 36 Ah
Generator: 12 V - 8.5 A

Hydrauliksystem
Maximaldruck: 190 bar
Arbeitsölpumpe: 1 doppelte verstellbare Kolbenpumpe / 1 Zahnradpumpe
Max. Durchfluss: 2 x 11.14 l/min / 6.79 l/min
Hydrauliktank: 7.5 l

Leistung
Fahrgeschwindigkeit: 1.8 - 3.6 km/h
Drehgeschwindigkeit: 9.1 U/min
Eindringkraft (Ausleger): 5.2 kN
Schaufelausrisskraft: 7.6 kN
Zugkraft: 9.39 kN
Schalldruckwert (2000/14/EG & 2005/88/EG): LwA: 92 dBA / Lpag: 76 dBA
Kraftstofftank: 10.84 l

Hauptabmessungen
Gesamtlänge (A): 2.810 mm
Gesamthöhe (B): 2.300 mm
Gesamtbreite (C): 740 / 990 mm
Laufrolllänge auf Boden (D): 970 mm
Länge des Kettenlaufs (E): 1.290 mm
Spurweite (F): 560 / 810 mm
Kettenbreite (G): 180 mm
Gesamtbreite des Blatt (H): 740 / 990 mm
Gesamthöhe des Blatt (I): 205 mm
Abstand zum Blatt (J): 840 mm
Max. Blatt-Hubhöhe über Boden (K): 185 mm
Max. Blatt-Senkentiefe vom Boden (L): 230 mm
Mindestbodenfreiheit (M): 125 mm

Grabtiefe und Reichweite
Max. Grabtiefe – Blatt oben (N): 1.800 mm
Max. Grabtiefe – Blatt unten (O): 1.955 mm
Max. Reichweite am Boden (P): 3.130 mm
Max. Reichweite (Q): 3.180 mm
Max. senkrechte Wand (R): 1.010 mm
Max. Auswurfhöhe (S): 2.010 mm
Max. Arbeitshöhe (T): 2.830 mm
Auslegerversatz links (U): 60°
Auslegerversatz rechts (V): 60°
Armlänge (W): 905 mm
Vorderer Schwenkradius (X): 1.265 mm
Vorderer Schwenkradius mit versetztem Ausleger (Y): 935 mm
Hinterer Schwenkradius (Z): 590 mm
Hinweis: ROPS-Bügel eingeklappt / ROPS-Bügel ausgeklappt

Eigenschaften & Stärken

• Für beengte Einsatzbereiche konzipiert: Maschinenbreite 740 mm, passt durch gängige europäische Türen, Hecküberstand 540 mm.
• Verstellbares Fahrwerk: 740 mm → 990 mm.
• Geringes Gewicht und einfacher Transport: Transportgewicht 1.055 kg, transportierbar mit gängigem Kleintransporter.
• Hervorragende Grabtiefe für die 1-Tonnen-Klasse: bis zu 1.800 mm (Blatt oben) oder 1.955 mm (Blatt unten).
• 3-Zylinder Stage V-Motor mit führender Leistung in der 1-Tonnen-Kategorie.
• Bedienerfreundliche, ergonomische Benutzeroberfläche: intuitive Bedienelemente, einstellbarer Abstand der Joystick-Konsolen.
• Vielseitigkeit: kompatibel mit zahlreichen Anbaugeräten (Bohrer, Greifer, Hydraulikhämmer, Daumen, Schaufeln, Schnellwechsler, Powertilt, Tiltrotatoren).

Technische Daten

• Modell: SV10
• Marke: YANMAR
• Betriebsgewicht: 1.180 kg
• Transportgewicht: 1.055 kg (Gummiketten)
• Min. / Max. Breite: 740 / 990 mm
• Gesamtlänge: 2.810 mm
• Gesamthöhe: 2.300 mm
• Grabtiefe: 1.800 - 1.955 mm
• Grabreichweite: 3.130 - 3.180 mm
• Motor: Stage V 3TNV70-WBVB1, Diesel, 9.2 kW netto
• Hubraum: 0.854 l
• Max. Drehmoment: 51.8 N.m / 1.500 U/min
• Kraftstofftank: 10.84 l
• Hydrauliksystem: max. Druck 190 bar, Tank 7.5 l
• Fahrgeschwindigkeit: 1.8 - 3.6 km/h
• Schaufelausrisskraft: 7.6 kN
• Schallpegel: LwA 92 dBA / Lpag 76 dBA
