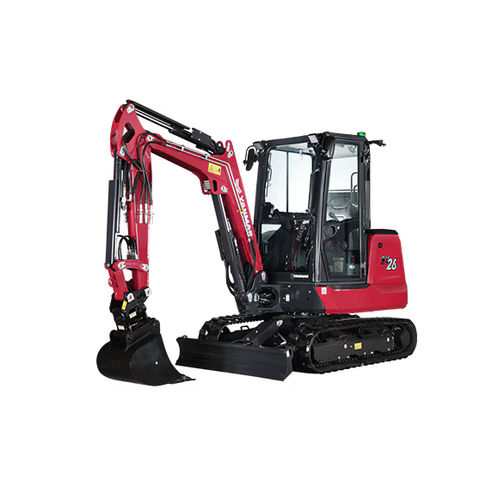

Minibagger SV26-7

auf RaupenDieselfür Baustellen

Übersicht
Kraftvolle Leistung in einem kompakten, wendigen Gerät. Der YANMAR SV26-7 ist ein Kompaktbagger mit konventionellem Heck, entwickelt für beengte Baustellen, städtische Fundamente und Landschaftsbauprojekte. Intuitive Bedienelemente, stabiler Unterwagen und hohe Grabkräfte ermöglichen das Arbeiten in engen Bereichen bei gleichzeitigem Bedienerkomfort und Sicherheit.

Schnellübersicht
Series: Konventioneller Heckradius
Betriebsgewicht: 2 735 - 2 835 kg
Gesamtbreite: 1 550 mm
Max. Grabtiefe: 2 590 - 2 835 mm

Spezifikationen (Zusammenfassung)
Transportgewicht: 2 555 kg (Gummiketten) / 2 655 kg (Stahlketten)
Betriebsgewicht: 2 735 kg (Gummiketten) / 2 835 kg (Stahlketten)

Motor
Typ: Phase V 3TNV80F-ZXKBVA
Kraftstoff: Diesel
Nennleistung: 17,7 kW bei 2.430 1/min
Bruttoleistung: 18,4 kW bei 2.430 1/min
Hubraum: 1,267 l
Max. Drehmoment: 74,5 Nm bei 1.900 1/min
Anlasser: 12 V - 1,4 kW
Batterie: 12 V - 55 Ah
Generator: 12 V - 55 A

Hydrauliksystem
Max. Druck: 210 bar
Servicepumpen: 1 doppelte Verstellkolbenpumpe / 1 Zahnradpumpe / 1 Zahnradpumpe
Max. Fördermenge: 2 x 32,4 l/min / 21,6 l/min / 10,8 l/min
Hydraulikbehälter: 32 l

Leistung
Fahrgeschwindigkeit: 2,5 / 4,4 km/h
Drehzahl: 9,7 1/min
Stangenstoßkraft: 16,5 kN / 13,6 kN (langer Arm)
Schaufelabrisskraft: 21,4 kN
Zugkraft: 23,5 kN / 12,1 kN
Kraftstofftank: 39 l

Abmessungen
Gesamtlänge: 4 310 / 4 325 mm*
Gesamthöhe: 2 470 / 2 465 mm**
Gesamtbreite: 1 550 mm
Spurplattenlänge auf Boden: 1 570 mm
Spurweite: 1 250 mm
Gleitplattenbreite: 300 mm**
Baggerschieberbreite: 1 500 mm
Baggerschieberhöhe: 300 mm
Max. Schieberhub über Boden: 330 mm
Max. Schieberabsenkung vom Boden: 355 mm
Mindestbodenfreiheit: 325 mm

Grabreichweite und Kapazitäten
Max. Grabtiefe (Schild oben): 2 590 / 2 835 mm
Max. Grabtiefe (Schild unten): 2 775 / 3 025 mm
Max. Reichweite auf Bodenhöhe: 4 470 / 4 720 mm
Max. Reichweite: 4 595 / 4 835 mm
Max. senkrechte Wand: 1 195 / 1 400 mm
Max. Auswurfhöhe: 2 770 / 2 930 mm
Max. Schneidhöhe: 4 190 / 4 345 mm
Auslegerversatz links: 75°
Auslegerversatz rechts: 60°
Armlänge: 1 150 / 1 400 mm
Front-Radius: 1 985 / 2 025 mm
Front-Radius mit versetztem Ausleger: 1 105 / 1 115 mm
Heckradius: 1 165 mm
* mit langem Arm
** mit ausgefahrenen Ketten

Betriebsraumgestaltung und Komfort
Geräumige Kabine mit großer Tür, großzügigen Verglasungen, Rückfahrkamera und 4,3"-Display. Ergonomisches Layout mit leicht erreichbaren Bedienelementen. Mechanische und hydraulische Schnellkuppler mit voreinstellbarem Durchfluss und Speicher für bis zu 5 Anbaugeräte über das Display.

Wartung und Zuverlässigkeit
Robustes Fahrgestell und Stahlhauben, massiver Gegengewicht. Hydraulikschläuche geschützt und innerhalb des Auslegers geführt. Wartungspunkte über Heck-/Seitenhauben, Sitzplatte und abnehmbarem Boden zugänglich. Zweiteiliger Schiebzylinder für schnellen Austausch.

Optionen und Ausstattung

• Speziallackierung
• Zusätzliches Gegengewicht
• 2. Hilfskreis mit proportionaler Steuerung
• 1/2-Kreis
• Biologisch abbaubares Hydrauliköl
• 2 LED-Arbeitsscheinwerfer vorne
• Flachkupplungen AUX1 und AUX2
• Unabhängige Powertilt-Versorgungsleitung I
• 1 LED-Leuchte + Warnleuchte hinten
• Automatische Leerlaufabschaltung

Komfort (Optionen)

• Premium-Heizsitz mit mechanischer Federung
• FM/DAB-Radio
• Zentralschmierung
• Smartphone-Halter

Sicherheit (Optionen)

• GPS-Tracking-Einheit (TU700I)
• Diebstahlschutz (Schlüssel/Tastatur/LCD-PIN)
• Fahrtwarnung mit Weißrauschen
• Telematik Smart Assist Remote (SAR)
• Frontschutz für Bediener (FOPS) für Kabine

Kompatible Anbaugeräte

• Schnellkuppler
• Neigbare Kuppler (Powertilts)
• Eimer
• Hydraulikhämmer
• Tiltrotatoren

Technische Daten

• Modell: SV26-7
• Marke: YANMAR
• Transportgewicht: 2 555 kg (Gummiketten) / 2 655 kg (Stahlketten)
• Betriebsgewicht: 2 735 kg (Gummiketten) / 2 835 kg (Stahlketten)
• Gesamtbreite: 1 550 mm
• Gesamtlänge: 4 310 / 4 325 mm (je nach Konfiguration)
• Gesamthöhe: 2 470 / 2 465 mm (je nach Konfiguration)
• Motor: Phase V 3TNV80F-ZXKBVA
• Kraftstoff: Diesel
• Nennleistung: 17,7 kW bei 2.430 1/min
• Max. Drehmoment: 74,5 Nm bei 1.900 1/min
• Hubraum: 1,267 l
• Max. Hydraulikdurchfluss: 2 x 32,4 l/min / 21,6 l/min / 10,8 l/min
• Max. Hydraulikdruck: 210 bar
• Hydraulikbehälter: 32 l
• Kraftstofftank: 39 l
• Fahrgeschwindigkeit: 2,5 / 4,4 km/h
• Drehgeschwindigkeit: 9,7 1/min
• Schaufelabrisskraft: 21,4 kN
• Zugkraft: 23,5 kN / 12,1 kN
• Front-Radius: 1 985 / 2 025 mm
• Heckradius: 1 165 mm
