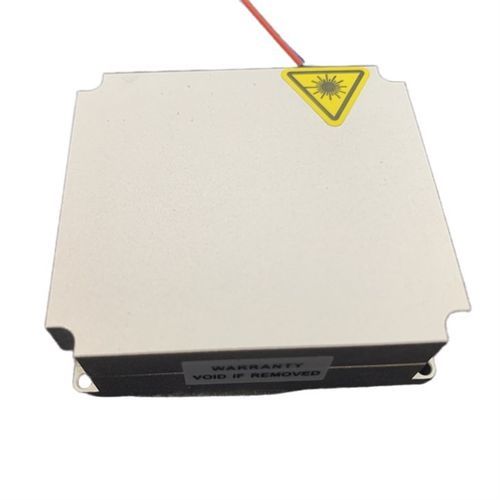

Puls-Lasermodul

NanosekundenFaserfaseroptisch

Produktbeschreibung
Gepulster Faserlaser bei 1550 nm mit schmaler Linienbreite, ausgelegt unter Berücksichtigung der Augensicherheit. Das Modul verwendet eine MOPA-Architektur (Master Oscillator Power Amplifier) mit einem DFB-Halbleiterlaser als Seed-Quelle. Die optimierte Verstärkerstufe erzielt kilowattstarke Spitzenleistungen und Nanosekunden-Impulsdauern. Ein Überwachungsausgang ist integriert. Der Laser eignet sich als Emissionsquelle für Festkörper-LiDAR sowie für faseroptische Sensorik und Freiraum-Optikverbindungen.

Anwendungen

• Faseroptische Sensorik
• Freiraum-Optische Kommunikation
• LiDAR (Festkörper)

Eigenschaften

• Kilowattartige Spitzenleistung (gepulst)
• Hohe elektro-optische Effizienz
• Konstruktion für stabilen Betrieb und zuverlässige Überwachung

Typische Spezifikationen (Tabelle)
Merkmal | Einheit | Minimum | Typisch | Maximum
Zentrale Wellenlänge | nm | - | 1550 | -
Impulsbreite | ns | 1 | - | 10
Impulswiederholfrequenz | KHz | 100 | - | 2000
Überwachungslicht | µW | - | 0,5 @ 100KHz, 5ns | -
Seitliche Moden-Unterdrückung | dB | - | 25 | -
Spitzenleistung Ausgangsimpuls | KW | - | 1 | -
Maximale mittlere Ausgangsleistung | W | - | 1 | -
Ausgangslicht-Isolation | dB | - | 40 | -
Trigger-Art | - | - | Externer Trigger | -
Ausgangsfaser-Typ | - | - | SMF-28e | -
Ausgangsfaser-Länge | m | - | >0,8 (Arbeitslicht/Überwachungslicht) | -
Ausgangsfaser-Stecker | - | - | FC/APC | -
Betriebstemperatur | °C | -40 | - | 85
Lagertemperatur | °C | -40 | - | 85
Abmessungen | mm | - | 55*50*19 | -
Betriebsspannung | VDC | - | 12 | -

Merkmale / technische Spezifikationen

• Zentrale Wellenlänge: 1550 nm
• Impulsbreite: 1 ns (min) — 10 ns (max)
• Impulswiederholfrequenz: 100 KHz (min) — 2000 KHz (max)
• Überwachungslicht: 0,5 µW @ 100 KHz, 5 ns
• Seitliche Moden-Unterdrückung: 25 dB
• Spitzenleistung Ausgangsimpuls: 1 KW
• Maximale mittlere Ausgangsleistung: 1 W
• Ausgangslicht-Isolation: 40 dB
• Trigger-Art: Externer Trigger
• Ausgangsfaser-Typ: SMF-28e
• Ausgangsfaser-Länge: >0,8 m (Arbeitslicht/Überwachungslicht)
• Ausgangsfaser-Stecker: FC/APC
• Betriebstemperatur: -40 bis 85 °C
• Lagertemperatur: -40 bis 85 °C
• Abmessungen: 55 × 50 × 19 mm
• Betriebsspannung: 12 VDC
