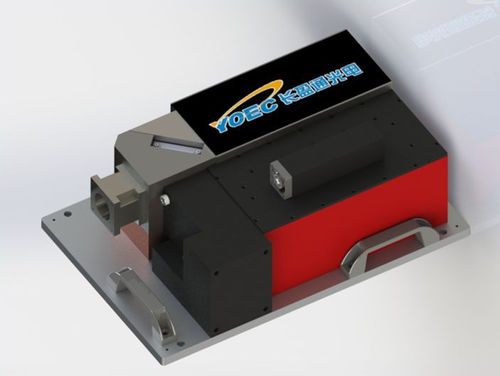

Laserstrahl-Analysegerät / Kamera

Produktübersicht
Die Beam Quality Analyzer Serie ist zur Erfassung und Bewertung des M²‑Faktors und der Homogenisierung von Laserstrahlen entwickelt worden. Sie misst die räumliche und homogenisierte Energiedistribution von Faserlasern und ist in zwei Hauptvarianten erhältlich: Single‑CCD‑Kamera‑Typ zur Strahlbeobachtung und Profilbildung sowie Hochleistungs‑M²‑Messgerät zur Bewertung leistungsstarker Laserquellen.

Anwendungsbereiche

• Qualitätskontrolle in der Laserfertigung und -montage
• Prozessbewertung für Schneiden, Schweißen und Laseroberflächenbearbeitung
• Optische Pfadjustierung und Optimierung der Strahlführung
• Charakterisierung in F&E und Laboren für Faserlaser
• Prüfung der Homogenisierung für Bearbeitungssysteme

Hauptfunktionen

• Direkte Messung der Laserleistung
• Messung der Strahlgröße
• Messung des Divergenzwinkels
• M²‑Faktor Messung
• Mode‑Identifikation
• Energieverteilungs‑Mapping und Homogenitätsbewertung

Gebrauchshinweise / Aufbau

• Single‑CCD‑Typ: Echtzeit‑Beobachtung, Profilanpassung und Messung elliptischer Achsen; Verwendung metallbeschichteter Abschwächungsfilter für Niedrigleistungs‑Laser.
• Hochleistungs‑M²‑Messgerät: Zur Bewertung der Strahlqualität und Waist‑Divergenz leistungsstarker Quellen (z. B. Faserlaser) mit geeigneter Abschwächung und thermischem Schutz konzipiert.
• Schnelle Detektion und Datenverarbeitung, benutzerfreundliche Bedienoberfläche und robuste Messroutinen für Produktions‑ und Prozessumgebungen.

Technische Daten

• Messbarer Strahldurchmesser: Single‑mode 14–16 mm; Multi‑mode 18–22 mm
• Wellenlängenbereich: 1030–1100 nm
• Maximale Leistung: Single‑mode 5 kW; Multi‑mode 20 kW
• Maximale Energiedichte: 3 J/cm² @ 10 ns
• Maximale Leistungsdichte (kontinuierlich): 10 kW/cm²
• Pulsbereich: 100 fs – CW
• Gemessene Parameter: Laserleistung, Strahlgröße, Divergenzwinkel, M²‑Faktor, Modenstruktur, Energiedistribution
