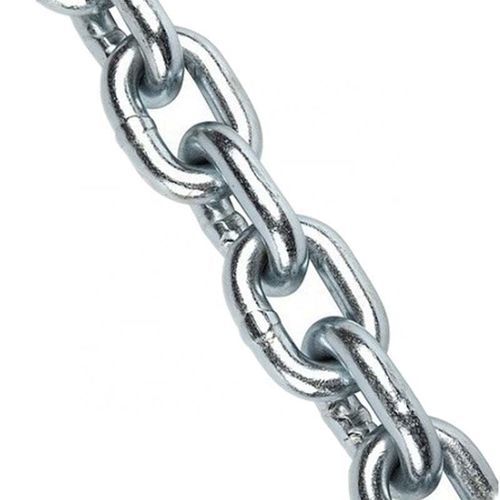

Ankerkette Grade 43

SchleppStahlverzinkter Stahl

Produktübersicht
Festmacherkette Grade 43 mit elektroverzinkter Oberfläche in Halbtrommel-Ausführung. Elektronisch geschweißte Kette, geliefert mit Clevis-Grabhaken an den Enden der Binderketten. Entspricht oder übertrifft NACM- und ASTM-Normen (A391 & A413). Prüft und zertifiziert. NICHT für Hubbetrieb über Kopf zugelassen. NIE die veröffentlichte Arbeitslastgrenze (WLL) überschreiten.

Einführung
Grade 43 ist eine hochfeste Binderkette mit etwa 50% höherer WLL als Proof Coil (Grade 30). Häufig eingesetzt für Festmachen, Abschleppen und Binder-Anwendungen, wo ein hohes Festigkeits-Gewicht-Verhältnis erforderlich ist. Nicht für Hebeoperationen über Kopf zugelassen. Binderketten werden typischerweise mit Clevis-Grabhaken an beiden Enden geliefert für schnelle Verbindungen.

Parameter / Definitionen

• Kettenklasse: Klassifizierung durch NACM und ASTM; höhere Klasse bedeutet höhere WLL bei gleicher Kettengröße.
• Working Load Limit (WLL): Maximal empfohlene Arbeitslast in direkter Zugbelastung für eine unbeschädigte, gerade Kettenlänge.
• Proof Test: Herstellungsprüfkraft zur Überprüfung der Integrität während der Produktion; kein Konstruktionskriterium.
• Mindestbruchkraft: Abnahmeprüfung, die die minimale Bruchkraft angibt; nicht für Konstruktionsberechnungen verwenden.
• Hebeoperationen über Kopf: Hebevorgänge, bei denen eine frei hängende Last so positioniert würde, dass ein Fall Verletzungen oder Schäden verursachen könnte; Grade 43 ist DAFÜR NICHT zugelassen.

Größen- / Mechanische Daten Tabelle
Header: Größe (mm) | D (mm +/-) | Innenlänge A (mm +/-) | Außenbreite B (mm +/-) | Arbeitslast (N) | Prüfload (N) | Bruchlast (N) | Gewicht pro m (kg)
3 | D:26 (+/-0.5) | A:12 (+/-1.2) | B:55 (+/-0.6) | 1050 | 3200 | 3200 | 0.15
4 | D:32 (+/-0.5) | A:16 (+/-1.5) | B:100 (+/-0.8) | 2000 | 6000 | 6000 | 0.27
5 | D:35 (+/-0.5) | A:20 (+/-1.8) | B:160 (+/-1.0) | 3150 | 10000 | 10000 | 0.43
6 | D:42 (+/-0.5) | A:24 (+/-2.0) | B:224 (+/-1.2) | 4500 | 14000 | 14000 | 0.63
7 | D:49 (+/-0.5) | A:28 (+/-2.5) | B:300 (+/-1.4) | 6000 | 18000 | 18000 | 0.86
8 | D:52 (+/-0.5) | A:32 (+/-2.5) | B:400 (+/-1.6) | 8000 | 25000 | 25000 | 1.1
9 | D:59 (+/-0.5) | A:36 (+/-3.0) | B:530 (+/-1.8) | 10500 | 32000 | 32000 | 1.41
10 | D:65 (+/-1.0) | A:40 (+/-3.2) | B:630 (+/-2.0) | 12500 | 40000 | 40000 | 1.75
11 | D:72 (+/-1.0) | A:44 (+/-3.4) | B:790 (+/-2.0) | 15800 | 47500 | 47500 | 2.11
12 | D:78 (+/-1.0) | A:48 (+/-3.6) | B:940 (+/-2.3) | 18800 | 56500 | 56500 | 2.55
13 | D:82 (+/-1.0) | A:52 (+/-4.0) | B:1000 (+/-2.5) | 21200 | 63000 | 63000 | 2.95
16 | D:100 (+/-1.0) | A:64 (+/-5.0) | B:1600 (+/-3.2) | 33000 | 100000 | 100000 | 4.45
18 | D:113 (+/-1.0) | A:70 (+/-5.2) | B:2120 (+/-3.2) | 42300 | 127000 | 127000 | 5.65
19 | D:119 (+/-1.0) | A:72 (+/-5.6) | B:2370 (+/-3.4) | 47300 | 142000 | 142000 | 6.25
20 | D:120 (+/-1.0) | A:75 (+/-6.0) | B:2500 (+/-3.8) | 50000 | 160000 | 160000 | 7.00
22 | D:127 (+/-1.0) | A:82 (+/-6.0) | B:3170 (+/-4.0) | 63300 | 190000 | 190000 | 8.55
25 | D:140 (+/-1.0) | A:88 (+/-6.6) | B:4090 (+/-4.2) | 81700 | 245000 | 245000 | 10.9
28 | D:152 (+/-1.0) | A:96 (+/-7.0) | B:6000 (+/-4.7) | 120000 | 300000 | 300000 | 13.9
32 | D:171 (+/-1.0) | A:108 (+/-7.8) | B:8000 (+/-5.2) | 160000 | 400000 | 400000 | 18.2

Normen & Verpackung

• Name: Grade 43 Chain Electro Galvanized Finish Half Drum
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette

Merkmale / Technische Daten

• Produktart: Grade 43 Binder- / Festmacherkette, Halbtrommel-Ausführung
• Herstellung: Elektronisch geschweißte Kette
• Oberfläche: Elektroverzinkt, Selbstfarbe
• Normen: Entspricht oder übertrifft NACM und ASTM (A391 & A413)
• Zertifizierung: Prüft und zertifiziert
• Einschränkungen: Nicht für Hebeoperationen über Kopf; WLL nicht überschreiten
• Typische Lieferung: Mit Clevis-Grabhaken an jedem Ende der Binderketten geliefert
• MOQ und Verpackung: 100 Meter; Karton + Stahlpalette
• Mechanische Daten: Detaillierte Größe vs D / A / B, Arbeitslast, Prüf- und Bruchlast sowie Gewicht pro Meter in der obigen Tabelle
