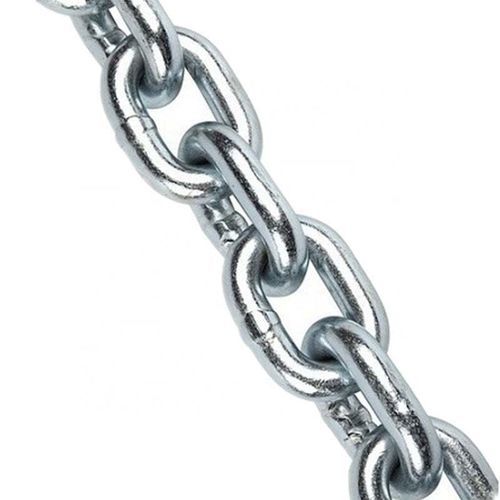

Ankerkette 43

SchleppStahlverzinkter Stahl

Beschreibung
Festmacherkette Grade 43, geliefert in Halbtrommeln mit elektroverzinkter Oberfläche.

• Elektronisch geschweißte Kette
• Oberfläche: elektroverzinkt (Naturfarbe)
• Erfüllt oder übertrifft NACM- und ASTM-Normen (A391 & A413)
• Gutes Verhältnis von Festigkeit zu Gewicht
• NICHT zur Verwendung für Hubarbeiten über Kopf
• Veröffentlichtes Arbeitslastlimit (WLL) nicht überschreiten
• Proof getestet und zertifiziert

Einführung
Grade 43 Kette ist eine hochfeste Stahlkette, die häufig für Festmachung, Abschlepp- und Bindanwendungen verwendet wird. Sie bietet höhere Zugfestigkeit und WLL als Proof Coil (Grade 30). Binderketten werden üblicherweise mit einem Clevis-Grabhaken an jedem Ende geliefert. Grade 43 ist NICHT für Hubarbeiten über Kopf zugelassen; nur innerhalb der veröffentlichten WLL verwenden.

Parameter
Kettenklasse: NACM (National Association of Chain Manufacturers) & ASTM (American Society for Testing and Materials) Klassifizierung; eine höhere Klasse bedeutet höhere WLL bei gleicher Kettengröße.
Arbeitslastgrenze (WLL): Nennkapazität — maximale Arbeitslast in direkter Zugbeanspruchung für eine unbeschädigte gerade Kettenlänge.
Proof-Test: Minimale Zugkraft, die während der Herstellung als Integritätstest aufgebracht wird; nicht als Kriterium für Auslegung oder Betrieb verwenden.
Mindestbruchkraft: Minimale Kraft, bei der die Kette im Herstellungsverfahren beim Testen in direkter Zugbeanspruchung bricht; keine Garantie für alle Kettenglieder unter Betriebsbedingungen.
Überkopflasten: Heben, das eine Last so anhebt, dass ein Herabfallen Verletzungen oder Schäden verursachen könnte. Grade 43 Ketten SIND NICHT für Überkopflasten zugelassen.

Abmessungen & mechanische Daten (Tabelle)
Größe (mm) | D +/- (mm) | Innenlänge A (mm) | A +/- (mm) | Außenbreite B (mm) | B +/- (mm) | Arbeitslast (kg) | Prüflast (N) | Bruchlast (N) | Gewicht pro m (kg)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normen
Name: Grade 43 Chain Electro Galvanized Finish Half Drum
MOQ: 100 Meter
Verpackung: Karton + Stahlpalette

Eigenschaften / Technische Daten

• Grad: Grade 43 (High Test / Binder chain)
• Oberfläche: elektroverzinkt (Naturfarbe)
• Herstellung: elektronisch geschweißt; geprüft und zertifiziert
• Normenkonformität: Erfüllt oder übertrifft NACM & ASTM (A391 & A413)
• Einschränkung der Verwendung: Nicht für Überkopflasten; veröffentlichte WLL nicht überschreiten
• Verfügbare Größen: 3 mm bis 32 mm (siehe Abmessungen & mechanische Daten)
• Mindestbestellmenge: 100 Meter
• Verpackung: Karton plus Stahlpalette
