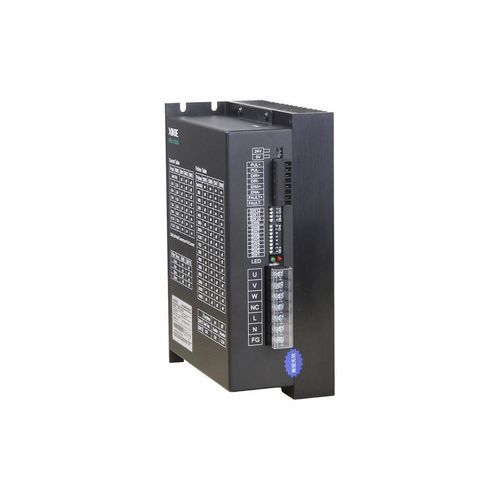

Schrittmotorantrieb DP3L

Produktübersicht
Die DP3L‑Serie ist ein hochspannungs‑Offenregelkreis‑Impuls‑Schrittmotortreiber für eine Versorgungsspannung von 200–240 VAC. Er verwendet einen aktualisierten Regelalgorithmus, der das Drehmoment und die Drehzahlleistung bei mittleren und hohen Geschwindigkeiten im Vergleich zum Vorgängermodell um ca. 10–30 % erhöht. Impuls‑ und Richtungseingänge unterstützen 5 V und 24 V.

Hauptmerkmale

• Aktualisierter Regelalgorithmus mit 10–30 % höherem Drehmoment bei mittleren/hohen Drehzahlen gegenüber dem Vorgängermodell.
• Verbesserte Motorleistung und geringere Temperaturerhöhung.
• 3‑stellige Einstellung zur Auswahl von 8 Stromstufen.
• 4‑stellige Einstellung zur Auswahl von 16 Unterteilungsebenen (Microstep).
• Automatische Einschalt‑Selbstabstimmfunktion (power‑on self‑tuning).
• Optionale automatische Halbstromfunktion im Stillstand zur Reduzierung von Wärme und Verbrauch.
• Impuls‑Ansprechfrequenz bis zu 200 kHz.
• Schutzfunktionen: Überstrom, Überspannung und Kurzschluss.
• Externer Alarmausgang: max. Ausgangsstrom 50 mA, Spannungsfestigkeit 24 VDC.

Typische Anwendungen

• Schnittmaschinen
• Bekleidungsverpackungsmaschinen
• Maschinen zur Herstellung von Vliesstofftaschen
• Handschuhfertigungsmaschinen

Technische Daten

• Versorgungsspannung: 200–240 VAC
• Steuerung: Offener Regelkreis, Impuls‑Typ mit aktualisiertem Regelalgorithmus
• Drehmoment/Geschwindigkeit: 10–30 % Steigerung bei mittleren und hohen Geschwindigkeiten vs. Vorgängermodell
• Impuls‑ & Richtungseingänge: unterstützen 5 V und 24 V
• Impuls‑Ansprechfrequenz: bis zu 200 kHz
• Strom‑Einstellung: 3‑stellige Wahl (8 Stromstufen)
• Unterteilungs‑Einstellung: 4‑stellige Wahl (16 Unterteilungsstufen)
• Automatische Funktionen: Einschalt‑Selbstabstimmung; optionale Halbstromfunktion im Stillstand
• Schutzfunktionen: Überstrom, Überspannung, Kurzschluss
• Externer Alarmausgang: max. 50 mA, Spannungsfestigkeit 24 VDC
