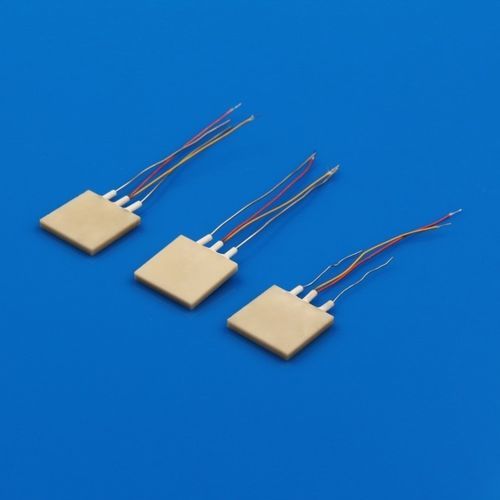

Flachheizelement Aluminum Nitride Ceramic Heater

PlatteKeramikAluminiumnitrid

Übersicht
Das von INNOVACERA entwickelte keramische Heizelement aus Aluminium-Nitrid (AlN) ermöglicht sehr schnelles Aufheizen durch AlN-Keramik und bietet eine Lebensdauer, die für unterschiedliche Einsatzumgebungen geeignet ist. Es ist zur Integration als wertsteigernde Heizungskomponente in Industriensysteme und -geräte konzipiert.

Produkteigenschaften

• Thermische Eigenschaften: Wärmeleitfähigkeit 150 W/mK; Wärmeausdehnungskoeffizient 4,5 ppm/°C
• Physikalische Eigenschaften: Dichte 3,2 g/cm³; Härte 1050 Hv@500g; Biegefestigkeit >250 MPa
• Elektrische Kennwerte: Nennspannung 12–240 V; Kapazität 8.9; Isolationsfestigkeit 15 kV/mm

Charakteristika
Der Heizer kann optional mit einem eingebauten K-Typ Thermoelement geliefert werden, um die Temperatur direkt zu messen, die Reaktionsfähigkeit bei schnellen Thermzyklen zu verbessern und eine sichere Steuerung und Überwachung zu ermöglichen.

Schnelles Aufheizen und Abkühlen
Die hohe Wärmeleitfähigkeit des AlN-Substrats ermöglicht schnelle Temperaturwechsel. Materialeigenschaften und ein Design mit hoher Leistungsdichte unterstützen Temperaturanstiegsraten bis zu 150°C/s.

Gute elektrische Eigenschaften
Starke Isoliereigenschaften und Spannungsfestigkeit bleiben bei hohen Temperaturen erhalten und ermöglichen einen zuverlässigen Betrieb in anspruchsvollen elektrischen Umgebungen.

Spezifikation
Abmessungen (L×T) [mm] | Spannung [V] | Leistung [W] | Leistungsdichte [W/cm²] | Widerstandswert [Ω]
12.0 × 2.5 | 100-200 | 45/100 | 31/69 | 222/400
19 × 2.5 | 110-200 | 155 ±10% | – | 78
20.0 × 2.5 | 100-200 | 100 | 25 | 100/400
25.0 × 2.5 | 100-200 | 150-600 | 24-96 | 67
50.0 × 2.5 | 100-200 | 400-1600 | 16-64 | 25
Maßanfertigung | – | – | – | –

Anwendungen

• Halbleiterfertigung
• Automobilindustrie
• Medizintechnik
• Verpackungsmaschinen
• Eisenbahnindustrie

Technische Daten

• Material: Aluminium-Nitrid (AlN)
• Wärmeleitfähigkeit: 150 W/mK
• Wärmeausdehnungskoeffizient: 4,5 ppm/°C
• Dichte: 3,2 g/cm³
• Härte: 1050 Hv@500g
• Biegefestigkeit: >250 MPa
• Nennspannungsbereich: 12–240 V
• Kapazität: 8.9
• Isolationsfestigkeit: 15 kV/mm
• Fähigkeit zu schnellem Aufheizen/Abkühlen: bis zu 150°C/s
• Optional integriertes K-Typ Thermoelement zur Temperaturmessung
• Mehrere Standardoptionen für Abmessungen/Leistung/Widerstand (siehe Spezifikation)
