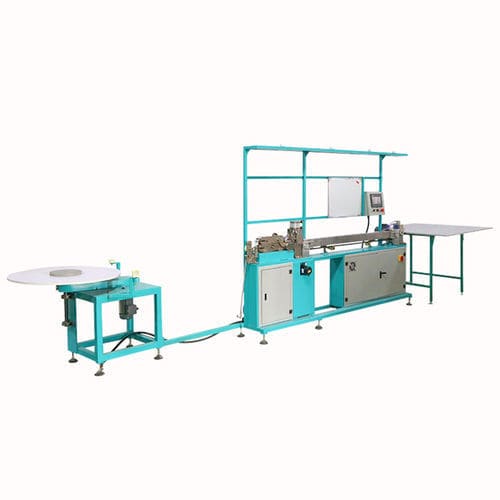

Kuvertiermaschine Magnet strip inserting machine

Die Magnetstreifen-Einsetzmaschine ist eine servogesteuerte Produktionsmaschine, die zum Einsetzen von Magnetstreifen in Weich‑PVC-Dichtungen für Kühlschranktüren ausgelegt ist. Sie verfügt über ein Mitsubishi-Servocontrol-System mit Touchscreen zur Parametereingabe. Der Antrieb erfolgt über einen Servomotor und einen Zylinder. Der Magnetstreifen wird von einem Abwickler/Zu­führgerät zugeführt und kann im 45°-Winkel in die Dichtung eingesetzt werden.

Hauptkomponenten

• Magnetstreifen-Glätter (spreading device)
• Magnetstreifen-Spannvorrichtung
• Magnetische Detektionsvorrichtung
• Magnetstreifen-Übernahme-/Haul-off-Vorrichtung
• Magnetstreifen-Schneidevorrichtung
• Magnetstreifen-Einsetzzvorrichtung

Technische Daten

• Steuerungssystem: Mitsubishi-Servosteuerung; Touchscreen zur Eingabe von Größe/Parametern
• Funktion: Einsetzen von Magnetstreifen in Weich‑PVC-Dichtung (Kühlschranktürdichtung), Einfügung bei 45°
• Stromversorgung (Tabelle): 380V 50Hz
• Elektrische Versorgung (Zusammenfassung): 380V/50Hz/16A (Auslegung nach Kundenanforderungen)
• Strom: 16A
• Max. Leistung: 1,6 KW (Produktübersicht) / 3,5 KW (Technische Tabelle)
• Genauigkeit: <±0,1 mm
• Produktionsrate: 1–20 m/min
• Abwicklereinheit Abmessung: 1200 × 1200 × 1200 mm
• Abwicklereinheit Gewicht: 120 Kg
• Gesamtmasse Maschine: 4200 × 650 × 1450 mm
• Gesamtgewicht: 540 Kg
• Bearbeitbarer Bereich (Maße): 1300 × 1200 × 1100 mm
• Bearbeitbares Gewicht: 45 Kg
• Abmessung Schaltschrank/Bedienpult: 500 × 600 × 1100 mm
• Ausstoß (ca.): 10.000 m / 12 Stunden
