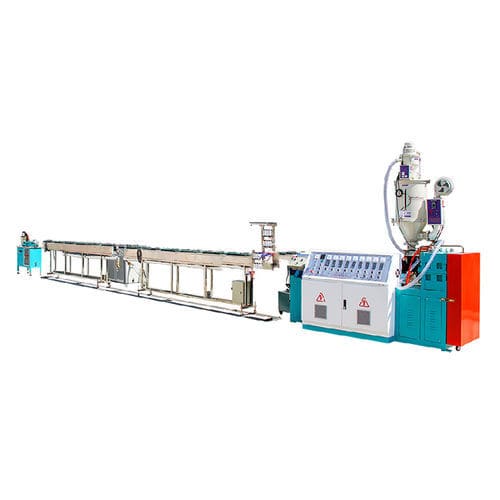

PLC-gesteuerte Extrusionsanlage Door Gasket Production Linemit WasserkühlungProfilfür PVC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Weitere Eigenschaften
- PLC-gesteuert, mit Wasserkühlung
- Typ
- Profil
- Verarbeitetes Material
- für PVC
Beschreibung
Übersicht:
Anwendungen:
Verfahrensablauf:
Hauptkomponenten / mitgelieferte Ausrüstung (Zusammenfassung):
Detaillierte Komponenten und technische Positionen:
Hinweise & Highlights:
Technische Daten:
- Die Produktionslinie für Türdichtungen ist eine automatisierte PVC-Extrusions- und Endbearbeitungslinie zur Herstellung von Türdichtungen für Kühlgeräte und Haushaltsgeräte in verschiedenen Profilen und Ausführungen, mit integriertem Trocknen, Extrudieren, Kühlen, Schneiden, Stanzen und Roboterhandling.
Anwendungen:
- Dichtungen für Kühlschränke, Kühlboxen und Getränkeschränke
- Dichtungen für Wasserspender, Sterilisationsschränke, Küchengeräte und andere Haushalts- oder Industrieanwendungen
Verfahrensablauf:
- Manuelles Vormischen von PVC-modifiziertem Material (≤3%–5% zerkleinertes Material)
- Automatisches Trocknen und Beschicken
- Plastifizierung im Extrudereinfülltrichter und Extrusion durch Düse
- Formkühlung und Profilabschluss
- Zirkulierende Wassertankkühlung
- Druckluft-Ausblasung zur Wasserentfernung
- Zieh-/Tractionmaschine (Haul-off) zieht das Profil
- Automatisches Bohren/Stanztätigkeit mittels Stanzmaschine und Stanzform
- Hilfstraktionseinheit
- 45° Präzisionswinkelschnitt (Winkelschneidemaschine)
- Roboter entnimmt automatisch die Schnittteile
- Fertige Türdichtungen werden manuell entnommen und geprüft
Hauptkomponenten / mitgelieferte Ausrüstung (Zusammenfassung):
- Weiche PVC-Extruder — 1 Satz
- Haupt-Elektrokomponenten für den Extruder (Frequenzumrichter, Schütze, Temperaturregler, Voltmeter, Überlastschutzschalter, etc.)
- Düse und Form — 1 Satz (Material 4Cr13)
- Kühltanks — 2 Sätze (Edelstahl, mit Schaumschicht beschichtet)
- Kältemaschine (Chiller) — 1 Satz
- Haul-off (Zugvorrichtung) — 1 Satz
- Automatische Stanzmaschine — 1 Satz
- 45° Schneidemaschine — 1 Satz (PLC-gesteuert)
- Mechanische Greifer / Roboter — 1 Satz
Detaillierte Komponenten und technische Positionen:
- Weiche PVC-Extruder — 1 Satz mit Schrauben- & Zylinderdetails:
- Schraubendurchmesser: Φ75 mm
- Anzahl der Schrauben: 1
- Zylinderheizleistung: 12 KW
- Zylinder-Luftkühlleistung: 180 W × 4
- Düsenleistung: 2–4 KW
- Nitrierungstiefe: 0,40–0,70 mm
- Nitrierungshärte (HV): 890–980
- Oberflächenrauheit: Ra0.8–Ra1.6
- Linearitätstoleranz: ≤0.015
- Durchsatz: 60–80 kg/h
- Heizungsart/Material: Elektrisch, Aluminiumheizring
- Material Schraube & Zylinder: 38CrMoALA mit Tiefen-Nitrierung
- Hauptmaschine (mechanisches Zentrum):
- Zentrumshöhe: 1000 mm (abgestimmt auf die Form)
- Zuführung/Trockner: Automatischer Trockner & Beschicker (Kapazität 50 kg)
- Hydraulische Siebwechselmaschine Material: 38CrMoAL
- Düsenkontakt: Flanschtyp verschraubt
- Gesamtleistung (ca.): ≈38 KW
- Haupt-Elektrokomponenten (Marken & Stückzahlen):
- Frequenzumrichter: Easy drive — 1
- Digitales Frequenzmessgerät: Xiamen — 1
- Schütze: SIEMENS — 13
- Temperaturregler: RKC — 8
- Voltmeter: CHINT — 1
- Überlastschutzschalter: CHINT — 1
- Düse und Form: 1 Satz — Material: 4Cr13
- Kühltanks (2 Sätze):
- Material: Edelstahl mit Schaumplattenbeschichtung
- Kühlform: Spritzkühlung, Düsen: 25 pro Satz × 2 Sätze = 50
- Länge: 4 m/Satz × 2 = 8 m Gesamt
- Wasserversorgung: automatische Recycling-Wasserversorgung
- Chiller: 1 Satz (unterstützt Zirkulationskühlung)
- Haul-off (Traction)-Maschine Komponenten:
- Motor: führende chinesische Marke
- Frequenzumrichter: Easy drive
- Zeitschaltglied: aus China
- Automatische Stanzmaschine Komponenten/Specs:
- Motor: 120 W, 50 Hz, 380 V
- Lichtschranke: OMRON
- Magnetische pneumatische Elemente: aus China
- 45° Schneidemaschine Komponenten/Specs:
- PLC-Steuerungssystem: OMRON (Japan)
- Pneumatische Elemente: SXPC (China)
- Servomotor: Delta
- Schütz: Schneider
- Endschalter: OMRON (Japan)
- Mechanische Greifer / Roboter Komponenten/Specs:
- Fotoschalter: OMRON
- Motor: führende chinesische Marke
Hinweise & Highlights:
- Die Linie ist für hohen Automatisierungsgrad und Umweltaspekte ausgelegt und passt zu gängigen Prozessen der Kühlschrankdichtungsproduktion.
- Der Hersteller gibt eine Lieferhistorie an große chinesische Haushaltsgerätehersteller an (Beispiele vom Hersteller genannt).
Technische Daten:
- Produktname: Door Gasket Production Line
- Handelsbezeichnung (Modell/Serie): Door Gasket Production Line
- Extruderschraubendurchmesser: Φ75 mm
- Extruderleistung: 60–80 kg/h
- Extruder Zylinderheizleistung: 12 KW
- Düsenleistung: 2–4 KW
- Gesamtinstallierte Leistung: ≈38 KW
- Zylinderkühlventilatoren: 180 W × 4
- Nitrierungstiefe: 0,40–0,70 mm
- Nitrierungshärte (HV): 890–980
- Oberflächenrauheit: Ra0.8–Ra1.6
- Linearitätstoleranz: ≤0.015
- Höhe des Maschinenzentrums: 1000 mm (auf die Form abgestimmt)
- Kühltanks: 2 Sätze, je 4 m (insgesamt 8 m), Düsen 25/Satz × 2
- Zuführungs-Trocknerkapazität: 50 kg
- Wesentliche Elektro-Marken: SIEMENS, RKC, CHINT, OMRON, Schneider, Delta
