DC-Stromquelle DX series

programmierbar

Die programmierbare Stromquelle (DX-Serie) ist eine hochpräzise Gleichstrom-Stromversorgung mit breitem Spektrum, die eine schnelle Reaktion, einen hochpräzisen Konstantstrom und einen langzeitstabilen Betrieb für ohmsche, induktive und kapazitive Lasten bietet. Da der Ausgangsstrom einer Stromquelle fest ist, verhält sie sich in Reihe mit externen Schaltungselementen wie eine ideale Stromquelle; sie kann bei Standardschaltungstransformationen gleichwertig mit einer Spannungsquelle umgewandelt werden. Hauptmerkmale

• Programmierbarer Gleichstromausgang mit breitem Spektrum, schnellem Ansprechverhalten und hoher Stabilität.
• Hochpräzise Stromeinstellung und geringe Restwelligkeit/Rauschen für empfindliche Mess- und Steuerungsanwendungen.
• Geeignet für ohmsche, induktive und kapazitive Lasten (Elektromagnete, Spulen, LEDs, Präzisionsmesssysteme).
• Mehrere Kühl- und Konfigurationsoptionen in der DX-Produktfamilie (forcierte Luft, Wasserkühlung, echte bipolare Designs).

Anwendungsbereiche

• Magnetismus: Helmholtz-Spulen; Maxwell-Spulen; mittlere Elektromagnete; Hochleistungsmagnete.
• Elektrik: Echte Ohm-Messsysteme; niederohmige Präzisionsmessung; Multimeter-Strombereichskalibrierung (0.1-Pegel).
• Testsysteme: Hall-Testsysteme; Vibrationsproben-Magnetometer (VSM); magnetische Dünnschicht-Messsysteme; 3D-Spulen-Magnetfeldsysteme; rotierende Magnetfelder.
• Produktionslinien-Erkennung: Niederohmige Online-Präzisionsmessung; Erkennung der Betriebstemperatur von Transformatoren; Präzisionsmotorsteuerung und -erkennung.
• Halbleiterbeleuchtung: Alterungstests für Hochleistungs-LEDs; Alterungstests für Hochspannungs-LED-Lampen.
• Steuerungssysteme: Präzise Temperaturregelung; präzise elektrochemische Steuerung.

Karakteristika / technische Daten

• Serienname: DX-Serie.
• Allgemeine Eigenschaften: hohe Präzision, geringe Restwelligkeit und Rauschen, schnelles Ansprechverhalten; typische Werte für die Restwelligkeit und die Bandbreite sind für jedes Modell unten aufgeführt (Bandbreite 300 kHz, wo angegeben).
• DX-F2002 - Ausgangsstrom: ±105 mA; Schrittauflösung: 1 μA (1/105.000); Genauigkeit: ±(0,015% Sollwert + 2 μA); Effektive Rauschwelligkeit: 1,2 μA (BW 300 kHz); Ausgangsspannungsbereich: 0-105 V; Maximale Ausgangsleistung: 10 W; Ausgangsimpedanz >500 MΩ; Temperaturkoeffizient (25±10°C): ±2 ppm/°C (max).
• DX-F2005 - Ausgangsstrom: ±1200 mA; Schrittauflösung: 10 μA (1/120.000); Genauigkeit: ±(0,015% Sollwert + 20 μA); Effektive Rauschwelligkeit: 12 μA (BW 300 kHz); Ausgangsspannungsbereich: 0-42 V; Maximale Ausgangsleistung: 50 W; Ausgangsimpedanz >100 MΩ; Temperaturkoeffizient: ±2 ppm/°C (max).
• DX-F2030 - Ausgangsstrom: ±10 A; Schrittauflösung: 0.1 mA (1/100.000); Genauigkeit: ±(0,1% Sollwert + 2 mA); Effektive Rauschwelligkeit: 0.7 mA (BW 300 kHz); Ausgangsspannungsbereich: 0-100 V; Maximale Ausgangsleistung: 1000 W; Ausgangsimpedanz >300 kΩ; Temperaturkoeffizient: ±20 ppm/°C (max).

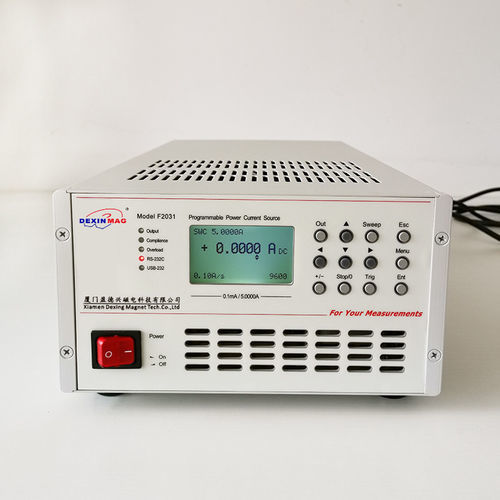

• DX-F2031 - Ausgangsstrom: ±5 A; Schrittauflösung: 0.05 mA (1/100.000); Genauigkeit: ±(0,1% Sollwert + 1 mA); Effektive Rauschwelligkeit: 0.2 mA (BW 300 kHz); Ausgangsspannungsbereich: 0-60 V; Maximale Ausgangsleistung: 300 W; Ausgangsimpedanz >2,5 MΩ; Temperaturkoeffizient: ±5 ppm/°C (max).
• DX-F2036 - Ausgangsstrom: ±10 A; Schrittauflösung: 0.1 mA (1/100.000); Genauigkeit: ±(0,1% Sollwert + 2 mA); Effektive Rauschwelligkeit: 0.5 mA (BW 300 kHz); Ausgangsspannungsbereich: 0-170 V; Maximale Ausgangsleistung: 1700 W; Ausgangsimpedanz >300 kΩ; Temperaturkoeffizient: ±20 ppm/°C (max).
• DX-F2070 (Wasserkühlung) - Ausgangsstrom: ±65 A; Schrittauflösung: 1 mA (1/65.000); Genauigkeit: ±(0,1% Sollwert + 10 mA); Effektive Rauschwelligkeit: 3.5 mA (BW 300 kHz); Ausgangsspannungsbereich: 0-120 V; Maximale Ausgangsleistung: 7800 W; Ausgangsimpedanz >500 kΩ; Temperaturkoeffizient: ±20 ppm/°C (max).
• DX-F2071 (Zwangsluftkühlung) - Ausgangsstrom: ±33 A; Schrittauflösung: 0.1 mA (1/330.000); Genauigkeit: ±(0,1% Sollwert + 5 mA); Effektive Rauschwelligkeit: 1,8 mA (BW 300 kHz); Ausgangsspannungsbereich: 0-120 V; Maximale Ausgangsleistung: 3960 W; Ausgangsimpedanz >500 kΩ; Temperaturkoeffizient: ±20 ppm/°C (max).
• DX-F2106 (echt bipolar) - Ausgangsstrom: ±2500 mA; Schrittauflösung: 10 μA (1/250.000); Genauigkeit: ±(0,015% Sollwert + 50 μA); Effektive Rauschwelligkeit: 70 μA (BW 300 kHz); Ausgangsspannungsbereich: 0-21 V; Maximale Ausgangsleistung: 50 W; Ausgangsimpedanz >100 MΩ; Temperaturkoeffizient: ±2 ppm/°C (max).
• DX-F2130 (echt bipolar) - Ausgangsstrom: ±10 A; Schrittauflösung: 10 μA (1/1.000.000); Genauigkeit: ±(0,05% Sollwert + 2 mA); Effektive Rauschwelligkeit: 1 mA (BW 300 kHz); Ausgangsspannungsbereich: 0-60 V; Maximale Ausgangsleistung: 600 W; Ausgangsimpedanz >1 MΩ; Temperaturkoeffizient: ±10 ppm/°C (max).
