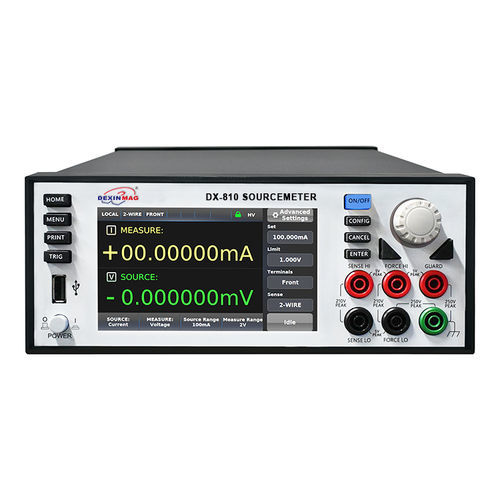

Ethernet-Quellmessgerät DX-810

mit DigitalausgangUSBGPIB

Ein hochpräzises Quellenmessgerät (SMU), das für eine Vielzahl von Anwendungen entwickelt wurde, darunter moderne Halbleiterbauelemente, Nanobauelemente, Batteriematerialien, organische Halbleiter und Präzisionssensoren. Es bietet geringes Rauschen, hohe Präzision und hohe Genauigkeit mit einem intuitiven kapazitiven Touchscreen und SCPI-kompatiblen digitalen Schnittstellen für automatisierte Tests. Features:

• Basismessgenauigkeit: 0,012%
• Strombereiche (I): 10 nA - 1 A
• Spannungsbereiche (V): 20 mV - 200 V
• Breitbandrauschen: 3 mVrms (typisch)
• Auflösung (I/V): 4 fA / 8 nV
• Schnittstellen: GPIB, USB, Ethernet (auch USB 2.0 Host und Digital I/O)
• Kompatibel mit KEITHLEY 2450 (Befehlskompatibilität)

Stromspezifikationen

• 10 nA - Quellenauflösung: 200 fA; Quellengenauigkeit (23° ± 5℃, 1 Jahr): 0.100% + 100 pA; Messauflösung: 4 fA; Spannungslast: <100 μV; Messgenauigkeit: 0,100% + 100 pA
• 100 nA - Quellenauflösung: 2 pA; Quellengenauigkeit (23° ± 5℃, 1 Jahr): 0.100% + 100 pA; Messauflösung: 4 fA; Spannungslast: <100 μV; Messgenauigkeit: 0,100% + 100 pA
• 1 μA - Quellenauflösung: 20 pA; Quellengenauigkeit: 0,025% + 200 pA; Messauflösung: 40 fA; Spannungslast: <100 μV; Messgenauigkeit: 0,022% + 200 pA
• 10 μA - Quellenauflösung: 200 pA; Quellengenauigkeit: 0,025% + 1 nA; Messauflösung: 400 fA; Spannungslast: <100 μV; Messgenauigkeit: 0,022% + 500 pA
• 100 μA - Quellenauflösung: 2 nA; Quellengenauigkeit: 0,025% + 10 nA; Messauflösung: 4 pA; Spannungslast: <100 μV; Messgenauigkeit: 0,022% + 5 nA
• 1 mA - Quellenauflösung: 20 nA; Quellengenauigkeit: 0,020% + 100 nA; Messauflösung: 40 pA; Spannungslast: <100 μV; Messgenauigkeit: 0,020% + 50 nA
• 10 mA - Quellenauflösung: 200 nA; Quellengenauigkeit: 0,025% + 1 μA; Messauflösung: 400 pA; Spannungslast: <100 μV; Messgenauigkeit: 0,025% + 500 nA
• 100 mA - Quellenauflösung: 2 μA; Quellengenauigkeit: 0,025% + 10 μA; Messauflösung: 4 nA; Spannungslast: <100 μV; Messgenauigkeit: 0,025% + 5 μA
• 1 A - Quellenauflösung: 20 μA; Quellengenauigkeit: 0,045% + 900 μA; Messauflösung: 400 nA; Spannungslast: <100 μV; Messgenauigkeit: 0,040% + 400 μA

Spannungsspezifikationen

• 20 mV - Auflösung: 400 nV; Messgenauigkeit (23° ± 5℃, 1 Jahr): 0.025% + 100 μV; Messauflösung: 8 nV; Eingangswiderstand: >10 GΩ; Messgenauigkeit: 0,020% + 100 μV
• 200 mV - Auflösung: 4 μV; Genauigkeit: 0,020% + 150 μV; Messauflösung: 80 nV; Eingangswiderstand: >10 GΩ; Messgenauigkeit: 0,012% + 150 μV
• 2 V - Auflösung: 40 μV; Genauigkeit: 0,015% + 150 μV; Messauflösung: 80 nV; Eingangswiderstand: >10 GΩ; Messgenauigkeit: 0,012% + 150 μV
• 20 V - Auflösung: 400 μV; Genauigkeit: 0,020% + 2,2 mV; Messauflösung: 800 nV; Eingangswiderstand: >10 GΩ; Messgenauigkeit: 0,018% + 1,5 mV
• 200 V - Auflösung: 4 mV; Genauigkeit: 0,020% + 24 mV; Messauflösung: 8 μV; Eingangswiderstand: >10 GΩ; Messgenauigkeit: 0,018% + 18 mV

Vierquadranten-Ausgang Das Gerät unterstützt echte Vier-Quadranten-Spannungs- und Stromquellen-/Lastmodi, die den Einsatz als Präzisionsquelle, Messgerät oder elektronische Last ermöglichen. Es kann im kapazitiven Lastmodus betrieben werden und unterstützt kapazitive Lasten bis zu 50 μF, was für Lade-Entlade-Tests von Batterien/Superkondensatoren nützlich ist. Benutzerschnittstelle und E/A

• Hochauflösender kapazitiver 5-Zoll-Touchscreen mit integrierten Tasten und Drehknopf für intuitive Steuerung, Scannen, Kurvendarstellung, Datenanalyse und Triggersteuerung
• Bananenbuchsen an der Vorderseite für bequeme Anschlüsse; Triax-Stecker (Guard) an der Rückseite für rauscharme, leckarme Messungen
• Digitale Kommunikation: USB seriell, GPIB, Gigabit Ethernet, USB 2.0 Host, Digital I/O; SCPI-kompatibel

Technische Merkmale/Spezifikationen:

• Maximale Ausgangsleistung: 20 W (Vier-Quadranten-Quelle oder Last)
• Spannungsstufen: 20 mV - 200 V in 5 Stufen
• Stromstufen: 10 nA - 1 A in 9 Stufen
• Genauigkeit des Überspannungsschutzes: 5%
• Stromversorgung: 100 Vac - 240 Vac RMS
• Ausgangsstabilisierungszeit: 500 μs (20 V Getriebe, 100 mA Stromgrenze)
• Ausgangsspannungsanstiegsrate: 0.25 V/μs (200-V-Schritte)
• Spannungsquellenrauschen: 2 mVrms typisch (10 Hz - 20 MHz)
• Abtastrate: bis zu 38,4 kS/s
• Datenspeicherkapazität: maximaler Cache 100000 × 100 Abtastpunkte
• Gesamtabmessungen (mm): 222 (B) × 426 (T) × 88 (H)
