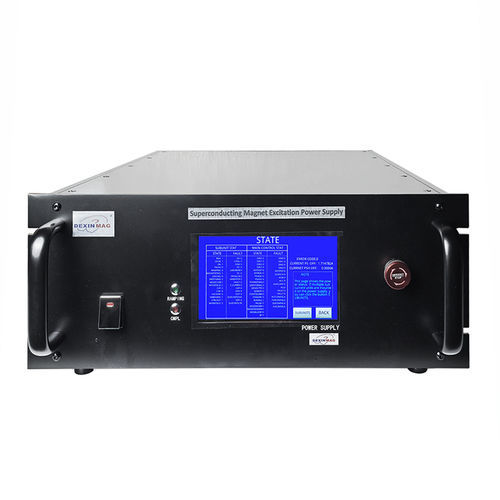

19"-Rack-Stromversorgung DXNT120-8-5Q

AC/DCgesteuertKonstantstrom

Übersicht

Die DXNT-Serie von Dexinmag sind vollständig digitale, hochstabile Stromquellen für supraleitende Magneten. Sie kombiniert eine schaltende Vorregelung mit einer linearen Endstufe, um hohe Effizienz und sehr geringe Restwelligkeit zu erzielen. Die Serie ist modular und deckt Strombereiche von 100 A bis 1000 A ab.

Hauptmerkmale

• Automatische Umschaltung zwischen Konstantstrom- und Konstantspannungsregelung, geeignet für Magneten mit hoher Induktivität.
• Erkennung des Zustands des Ausgangsumkehrschalters; bei Anschluss kann der Anwender negativen Strom einstellen, die interne Steuerung ermöglicht bipolare Ausgabe.
• Stufenweise einstellbare Lade-/Entladungsraten und Konstantstromspannungen zur flexiblen Definition von Stromprofilen.
• Vier-Quadranten-Ausgang, der positive/negative Ströme und Spannungen unterstützt für kontrolliertes Laden/Entladen.
• Automatische Quench-Erkennung mit Eingangsoption für externe Quench-Signale.
• Integrierte Quench-Entladesteuerung: passende Entladewiderstände können bei Quench automatisch in den Kreis geschaltet werden.
• Lokale Bedienung über 7-Zoll-Hochauflösungs-LCD-Touchscreen mit Menüführung.
• Fernsteuerung über USB (Typ B) und LAN (RJ45); RS-485 für Parallelschaltung mehrerer Geräte.
• Paralleler Betrieb zur Erhöhung des Gesamtstroms; einzelne Geräte über Bus ansteuerbar.
• Umfassende Schutzfunktionen zur Überwachung von Netz, Kühlung und Systemzustand; Fehleranzeige und Not-Aus mit automatischer Verbindung des Energieentladekreises.

Technische Daten (Zusammenfassung)

• Verfügbare DXNT-Modelle: DXNT 120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q.
• Eingang: Einphasen (220±10% VAC) für kleinere Modelle; Drehstrom fünfleiter (380±10% VAC) für größere Modelle.
• Eingangsleistung (pro Modell): 1500 VA (120), 3000 VA (240), 4500 VA (360), 7500 VA (500), 15000 VA (1000).
• Ausgangstyp: Bipolarer Konstantstrom, Vier-Quadranten.
• Ausgangsmodus: Digital einstellbare lineare Regelung.
• Strombereich (pro Modell): ±120 A (120), ±240 A (240), ±360 A (360), ±500 A (500), ±1000 A (1000).
• Ausgangsspannung: +8 / -5 V (modellübergreifend).
• Lastinduktivität: 0–100 H.
• Stabilität: ±15 ppm/h (nach 30 min Aufwärmzeit).
• Ripple (RMS): 2 mA (120), 4 mA (240), 6 mA (360), 8 mA (500), 15 mA (1000).
• Ausgangseinstellauflösung: 20 bit.
• Ausgangsgenauigkeit (pro Modell): 0.02% ± 3 mA (120), 0.02% ± 5 mA (240), 0.02% ± 8 mA (360), 0.01% ± 5 mA (500), 0.01% ± 10 mA (1000).
• Steigungsrate (Ramp): 0.0007–120 A/s (120), 0.0014–240 A/s (240), 0.0021–360 A/s (360), 0.003–500 A/s (500), 0.006–1000 A/s (1000).
• Klemmenspannungsauflösung: 0.1 V; Klemmenspannungsgenauigkeit: 0.5 ± 0.1 V.
• Anzeige – Stromauflösung: 24 bit; Stromgenauigkeit (Anzeige): modellabhängig (von 0.05%±5 mA bis 0.02%±10 mA).
• Spannungsauflösung (Anzeige): 24 bit; Spannungsgenauigkeit: 0.2% ± 100 mV.
• Update / Lese-Schreib-Raten: Display 1 Hz; Rechner Lese/Schreib 5 Hz.
• Computer-Schnittstellen: USB (Typ B) und LAN (RJ45); RS-485 für Parallelschaltung.
• Supraleitender Heizschalter (Option): Strom 10–1200 mA (12-bit DAC), Spannung 3–20 V, Stromgenauigkeit 2% ± 3 mA, Schnittstelle XS16J4A (Aviation).
• Betriebstemperatur: 0–40 °C.
• Kühlung: Zwangsbelüftung (Lüftergeschwindigkeit leistungsgeregelt); optionale Wasserkühlung 3 L/min.
• Elektrischer Anschluss: Netzleitungen je nach Modell (10 A, 16 A, 25 A, >4 mm², >10 mm²); empfohlene Ausgangsleiterquerschnitte steigen mit dem Modell (>25 mm² bis >300 mm²).
• Abmessungen (B×H×T) Beispiele: 482.6 × 177 × 530 mm; 482.6 × 444.5 × 53 mm; 482.6 × 666 × 530 mm; 482.6 × 533 × 530 mm; 482.6 × 1066 × 530 mm.
• Gewicht (pro Modell): ca. 30 kg (kleinstes) bis 300 kg (größtes).

Eigenschaften / technische Spezifikationen

• Marke: Dexinmag
• Hauptmodell vorgestellt: DXNT120-8-5Q
• Serie: DXNT (120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q)
• Ausgang: bipolarer Konstantstrom, Vier-Quadranten; digitale lineare Regelung.
• Nenn-Ausgangsspannungsbereich: +8 / -5 V; Lastinduktivität bis 100 H.
• Schnittstellen: USB (Typ B), LAN (RJ45), RS-485 für Parallelschaltung.
• Steuerung/Anzeige: 7" Touchscreen; 20-bit Ausgangseinstellung, 24-bit Anzeigeauflösung.
• Schutz & Quench-Handling: Quench-Erkennung, automatische Entladeschaltung mit passendem Widerstand, Not-Aus.
• Kühlung: Zwangsbelüftung mit optionaler Wasserkühlung (3 L/min).
