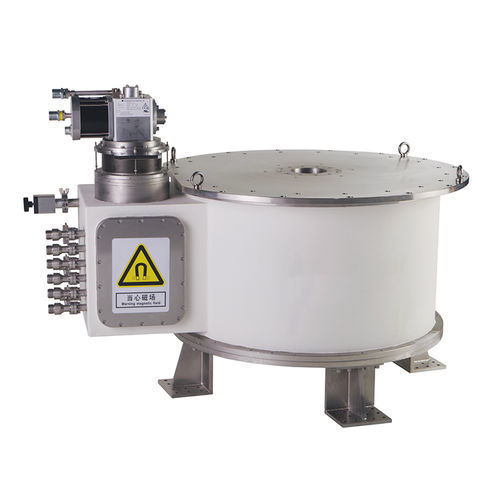

Supraleitender Vektormagnet Three-dimensional Superconducting Magnet

Übersicht

Der dreidimensionale supraleitende Magnet ist ein 3D-Vektorsystem, das die kontinuierliche Drehung der Magnetfeldrichtung in jede Richtung ermöglicht. Das System kann ohne Flüssighelium-Leitkühlung ausgelegt werden und bietet wählbare GM- oder Pulsrohrkühlung. Raumtemperatur-optische Zugänge sind horizontal oder vertikal realisierbar. Das System lässt sich an die Anforderungen der Anwendung anpassen.

Eigenschaften

• Magnetfeldrichtung frei drehbar in drei Dimensionen.
• Wählbare horizontale und vertikale optische Kanäle bei Raumtemperatur.
• Betrieb im Dauerstrommodus möglich.
• Schnelle Feldabtastung (<50 min); optional höhere Abtastgeschwindigkeiten verfügbar.
• Hohe Feldgleichmäßigkeit (Richtung Z) und Feldstabilität.
• Keine Flüssighelium-Leitkühlung erforderlich; wählbar: GM-Kühler oder Pulsrohrkühler.
• Konfiguration und Leistung an Kundenanforderungen anpassbar.

Standardkonfigurationen (Beispiele)

• 1T / 1T / 1T — Öffnung bei Raumtemperatur: 180 mm; Feldgleichmäßigkeit (Konstruktion): Z ±0,1% oder ≤10 ppm; X, Y ±0,5%; 1,8 W GM-Kühler (ohne Flüssighelium-Leitkühlung).
• 4T / 1T / 1T — Öffnung bei Raumtemperatur: 100 mm; Feldgleichmäßigkeit (Konstruktion): Z ±0,1%; X, Y ±0,5%; 1,8 W GM-Kühler (ohne Flüssighelium-Leitkühlung).
• 6T / 1T / 1T — Öffnung bei Raumtemperatur: 150 mm; Feldgleichmäßigkeit (Konstruktion): Z ±0,1%; X, Y ±0,5%; 1,5 W Split-Pulsrohrkühler (ohne Flüssighelium-Leitkühlung).
• 0,6T / 0,6T / 0,6T (mikroskopisches optisches Modell) — Öffnung bei Raumtemperatur: 70 mm; Feldstärke (beliebige Richtung): 0,6 T; Feldgleichmäßigkeit: Z ±0,5%; X, Y ±1%; 1,8 W GM-Kühler; Magnethöhe: 210 mm.
• Weitere Varianten in Entwicklung: 6T/2T/2T; 7T/2T/2T; 9T/2T/2T.

Technische Daten

• 3D-Vektorbetrieb: vollständige Rotation der Magnetfeldrichtung in drei Dimensionen.
• Optischer Zugang: wählbare horizontale oder vertikale Kanäle bei Raumtemperatur.
• Betriebsarten: Dauerstrommodus; schnelle Feldabtastung (<50 min) mit Optionen für schnellere Abtastung.
• Kühlungsoptionen: GM-Kühler oder Pulsrohrkühler; Konstruktionen benötigen keine Flüssighelium-Leitkühlung.
• Feldgleichmäßigkeit (modellabhängig): typischerweise Z ±0,1% (einige Konstruktionen ≤10 ppm), X/Y typischerweise ±0,5%; 0,6T-Modell: Z ±0,5%, X/Y ±1%.
• Typische Kühlleistungen in den Auslegungen: 1,8 W (GM) und 1,5 W (Split-Pulsrohr).
• Beispiele für Öffnungen bei Raumtemperatur nach Modell: 70 mm, 100 mm, 150 mm, 180 mm.

Anpassung

• Systemkonfigurationen, Feldbereiche und Öffnungen können an spezifische Anwendungs- und Integrationsanforderungen angepasst werden.
