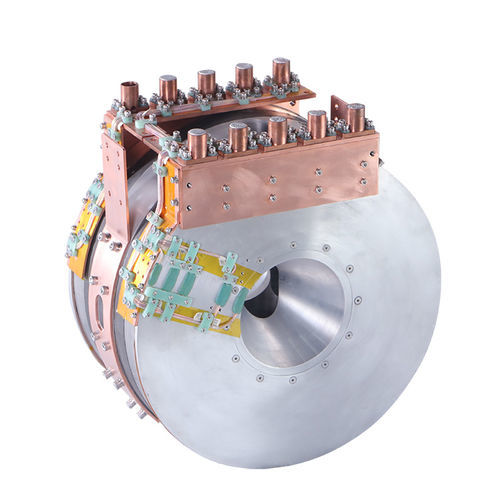

Supraleitender Magnet Solenoid Superconducting Magnet

Übersicht

Solenoidsupraleitermagnet in Trocken- (heliumfrei) oder Flüssigkeits- (in flüssigem Helium) Kühlkonfigurationen erhältlich. Entwickelt für präzise Felduniformität und zeitliche Stabilität. Magnetfeldstärke, Uniformität und Durchmesser der Kaltbohrung lassen sich an experimentelle Anforderungen anpassen; Integration mit Verdünnungskryostaten möglich.

Hauptmerkmale

• Trocken- und Flüssigkeitskühlungsoptionen
• Mehrere Durchmesser der Kaltbohrung pro Feldklasse
• Dauerstrom-Betriebsmodus verfügbar mit supraleitendem Schalter (optional)
• Schnelle Feldabtastung möglich
• Sphärische oder säulenförmige Uniformitätszonen mit hoher Stabilität
• Optionen mit niedrigem Betriebsstrom verfügbar
• Leiteroptionen NbTi und Nb3Sn für höhere Feldanforderungen
• Kompatibel mit verschiedenen Marken von Dilutionskühlschränken

Parameter

• Magnetfeldstärken: 6 T; 7 T; 9 T; 12 T; 14 T
• Kühlmethode: Trocken / Flüssig (für alle Feldstufen verfügbar)
• Durchmesser der Kaltbohrung: 6 T: 54 / 78 / 90 mm; 7 T: 54 / 78 / 90 mm; 9 T: 54 / 78 / 90 mm; 12 T: 54 / 78 mm; 14 T: 54 / 65 / 78 mm
• Felduniformität (@10 mm DSV): 6 T: ±0,1 %; 7 T: ±0,1 %; 9 T: ±0,1 % und ±10 ppm; 12 T: ±0,1 %; 14 T: ±0,1 %
• Supraleitender Schalter: optional (alle Modelle)
• Quench-Schutz: passive Dioden-Schutzschaltung (alle Modelle)
• HTS-Stromzuführung: optional (alle Modelle)

Technische Spezifikationen

• Betriebsart: Dauerstrom-Betriebsmodus verfügbar (mit Option supraleitender Schalter)
• Schutzstrategie bei Quench: passive Dioden-Schutzschaltung
• Leitermaterialien: NbTi- und Nb3Sn-Komposit-Supraleiter verfügbar
• Konzipierte Kompatibilität: Integration mit verschiedenen Verdünnungskryostaten
• Leistungsfokus: schnelle Abtastung, hohe Uniformität und hohe Stabilität für Präzisionsmessungen

Anpassung und Optionen

• Feldstärke, Uniformität und Durchmesser der Kaltbohrung konfigurierbar nach Bestellung
• Optionaler supraleitender Schalter für persistenten Strombetrieb
• Optionale HTS-Stromzuführungen und zusätzliche Schutzschaltungen
• Fertigungsversionen verfügbar, um spezifische experimentelle Randbedingungen zu erfüllen
