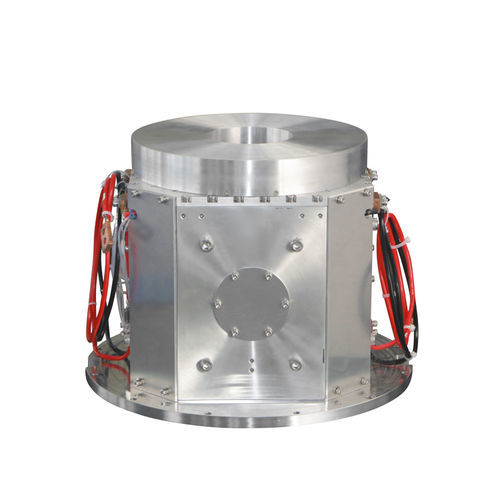

Supraleitender Vektormagnet 3D Superconducting Coil

Supraleitender Vektormagnet - 3D Superconducting Coil - Xiamen Dexing Magnet Tech. Co., Ltd.
Supraleitender Vektormagnet - 3D Superconducting Coil - Xiamen Dexing Magnet Tech. Co., Ltd.
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Xiamen Dexing Magnet Tech. Co., Ltd.

Beschreibung

Übersicht
  • Die 3D-supraleitende Spule erzeugt ein dreidimensionales vektorielles Magnetfeld, dessen Richtung beliebig drehbar ist. Sie unterstützt den Dauerstrombetrieb und ist für hohe Feldgleichmäßigkeit (insbesondere entlang der Z-Achse) sowie hohe Feldstabilität ausgelegt.


Hauptmerkmale
  • Erzeugt ein dreidimensionales vektorielles Magnetfeld mit frei drehbarer Feldrichtung.
  • Fähig zum Betrieb im Dauerstrommodus (DC).
  • Konstruiert für hohe Feldgleichmäßigkeit entlang Z und hohe Feldstabilität.
  • Kompatibel mit Verdünnungskryostaten und anderen kryogenen Systemen für integrierte Lösungen.
  • Leichtes mechanisches Design; mechanische und geometrische Optionen kundenspezifisch anpassbar.


Verfügbare Konfigurationen
  • Konfiguration 9 T / 1 T / 1 T — Magnetfeld: Z 9 T, X/Y 1 T; Kaltbohrungsdurchmesser: 90 mm (anpassbar); Magnetfeldgleichmäßigkeit (Auslegung): Z <0.1%, X/Y <0.5%; Magnetfeldstabilität: ≤10 ppm/h; Magnetgewicht: <34 kg (indikativ).
  • Konfiguration 3 T / 3 T / 3 T — Magnetfeld: Z 3 T, X/Y 3 T; Kaltbohrungsdurchmesser: 90 mm (anpassbar); Magnetfeldgleichmäßigkeit (Auslegung): Z ≤10 ppm, X/Y <0.5%; Magnetfeldstabilität: ≤10 ppm/h.
  • Konfiguration 6 T / 2 T / 2 T — Magnetfeld: Z 6 T, X/Y 2 T; Kaltbohrungsdurchmesser: 90 mm (anpassbar); Magnetfeldgleichmäßigkeit (Auslegung): Z <0.1%, X/Y <0.5%; Magnetfeldstabilität: ≤10 ppm/h.
  • Konfiguration 6 T / 1 T / 1 T — Magnetfeld: Z 6 T, X/Y 1 T; Kaltbohrungsdurchmesser: 90 mm (anpassbar); Magnetfeldgleichmäßigkeit (Auslegung): Z <0.1%, X/Y <0.5%; Magnetfeldstabilität: ≤10 ppm/h.
  • Konfiguration 4 T / 1 T / 1 T — Magnetfeld: Z 4 T, X/Y 1 T; Kaltbohrungsdurchmesser: 90 mm (anpassbar); Magnetfeldgleichmäßigkeit (Auslegung): Z <0.1%, X/Y <0.5%; Magnetfeldstabilität: ≤10 ppm/h.
  • Zusätzliche Beispielkonfigurationen:
    • 0.5 T / 0.1 T / 0.1 T — Magnetfeld: Z 0.5 T, X/Y 0.1 T; Kaltbohrungsdurchmesser: 110 mm; Magnetgewicht: <25 kg; Magnetfeldgleichmäßigkeit (Auslegung): Z <0.05%, X/Y <1%; Magnetfeldstabilität: ≤10 ppm/h.
    • 1 T / 1 T / 1 T — Magnetfeld: Z/X/Y 1 T; Kaltbohrungsdurchmesser: 80 mm; Magnetfeldgleichmäßigkeit (Auslegung): Z ≤0.1%, X/Y <1%; Magnetfeldstabilität: ≤10 ppm/h.
    • 0.6 T / 0.6 T / 0.6 T — Magnetfeld: Z/X/Y 0.6 T; Kaltbohrungsdurchmesser: 80 mm; Magnetfeldgleichmäßigkeit (Auslegung): Z ≤0.1%, X/Y <1%; Magnetfeldstabilität: ≤10 ppm/h.
    • 7 T / 2 T / 2 T — Magnetfeld: Z 7 T, X/Y 2 T; Kaltbohrungsdurchmesser: 80 mm; Magnetfeldgleichmäßigkeit (Auslegung): Z ≤0.1%, X/Y <1%; Magnetfeldstabilität: ≤10 ppm/h.
    • 3 T / 1.5 T / 1.5 T (Parameterzeile zeigt Z 4 T, XY 1.5 T) — Kaltbohrungsdurchmesser: Optionen 90 mm oder 100 mm; Magnetgewicht: <42 kg; Magnetfeldgleichmäßigkeit (Auslegung): Z ≤0.1%, X/Y <1%; Magnetfeldstabilität: ≤10 ppm/h.


Technische Spezifikationen
  • Magnetfeldstabilität (typische Auslegungsangabe): ≤10 ppm/h.
  • Magnetfeldgleichmäßigkeit (Auslegungswerte variieren je nach Konfiguration): Beispiele umfassen Z <0.1% mit X/Y <0.5% bei Hochfeldkonfigurationen, Z ≤10 ppm für spezifische Konfigurationen oder Z <0.05% für einige niederfeldoptimierte Konfigurationen.
  • Kaltbohrungsdurchmesser: übliche Werte 80 mm, 90 mm (anpassbar), 100 mm und 110 mm je nach Konfiguration.
  • Magnetgewicht: indikative Bereiche wie <25 kg, <34 kg, <42 kg je nach Konfiguration.
  • Unterstützt die Integration mit Verdünnungskryostaten und anderen kryogenen Systemen; mechanisches Design für leichte Integration ausgelegt.


Kompatibilität & Anpassung
  • Entwickelt zur Integration in tiefkühl-experimentelle Setups und kompatibel mit Standard-Verdünnungskryostaten.
  • Kaltbohrungsdurchmesser, Gewichtsziele und mechanische Schnittstellen können kundenspezifisch angepasst werden, um experimentelle oder installationsbedingte Vorgaben zu erfüllen.
  • Elektrische und kryogene Schnittstellen, Montagevorrichtungen und Vakuumschnittstellen können auf Anfrage angepasst werden.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Xiamen Dexing Magnet Tech. Co., Ltd. anzeigen
Mehr Informationen auf der Website von Xiamen Dexing Magnet Tech. Co., Ltd.

Weitere Produkte von Xiamen Dexing Magnet Tech. Co., Ltd.

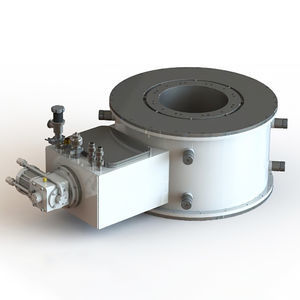

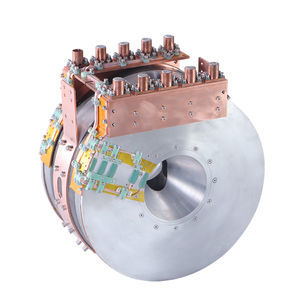

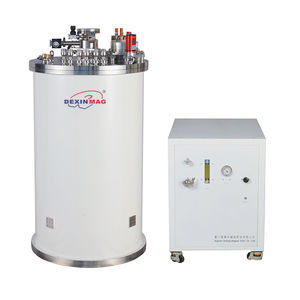

Superconducting Magnet
