Magnetspule Open Space 3D H&M Composite Coil 3DXHC50-01StromHochleistungLeistung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Magnet
- Elektrische Merkmale
- Strom, Hochleistung, Leistung
- Aufbau
- quadratisch
- Anwendung
- für Labor, Mess, für Industrieanwendungen, für Elektronik
- Weitere Eigenschaften
- Kupferdraht, 3-Achsen, runder emaillierter Kupferdraht
- Primärstrom
Min: 15 A
Max: 90 A
Beschreibung
Übersicht
Eigenschaften
Anwendungen
Fall 1 — Elektromagnetisches Modul mit hohem Gradientenfeld
Fall 2 — Open Space 3D H&M Composite Coil 3DXHC50-01
Technische Spezifikationen
- Gradienten-Magnetfeldspulen erzeugen räumlich linear variierende Magnetfelder und können in verschiedenen Geometrien (z. B. Maxwell-Spulen) ausgeführt werden, um hohe Feldlinearität und Energieeffizienz zu erreichen. Sie können als koaxiale Spulenpaare, Multi-Elektromagnet-Assemblies oder Gradient-/Magnetpol-Anordnungen realisiert werden, um ein-, zwei- oder dreidimensionale Gradientfelder zu erzeugen.
Eigenschaften
- Erzeugung räumlich linear variierender Magnetfelder.
- Gradientstärke durch Stromänderung einstellbar.
- Gradientenposition durch Verteilung des Stroms verstellbar.
- Geeignet für Traktion und präzise Positionierung magnetischer Partikel.
- Anwendbar in bildgebenden und messtechnischen Systemen auf magnetischer Basis.
Anwendungen
- Physikalische Versuche
- Magnetische Bildgebung
- Industrielle Inspektion
- Kalibrierung von Sensoren
- Magnetische Antriebssysteme
Fall 1 — Elektromagnetisches Modul mit hohem Gradientenfeld
- Anregungsspule: 0.1*200 Litz wire, 150 Windungen, 3 Lagen
- Empfängerspule: 0.2 mm lackierter Draht, 270 Windungen
- Fokussierungsspule 1: Feldstärke: 45mT@16A
- Fokussierungsspule 2: Feldstärke: 22mT@16A
- Gradienten-Permanentmagnet: zentraler Gradient besser als 2T/m
- Externe Kompensations-Empfängerspule: Wicklung identisch mit der Empfangsspule
- Externe Kompensations-Anregungsspule: Wicklung identisch mit der Anregungsspule
- Aluminiumlegierungs-Tisch, nicht magnetisch: chemische und physikalische Plattenplattform, verschiebbar, zwei Lagen, 600×550×580 mm (Breite×Tiefe×Höhe)

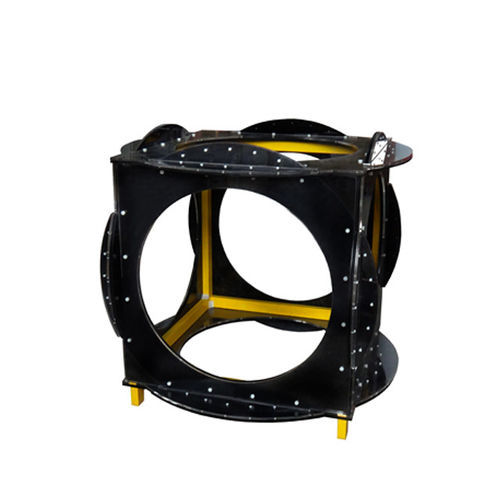

Fall 2 — Open Space 3D H&M Composite Coil 3DXHC50-01
- Gleichfeldwicklung:
- Widerstand (X-Achse): 7.5Ω
- Widerstand (Y-Achse): 11Ω
- Widerstand (Z-Achse): 11Ω
- Strom (X,Y,Z): 15A
- Leistung (X-Achse): 2250W
- Leistung (Y-Achse): 3000W
- Leistung (Z-Achse): 3000W
- Gradientfeldwicklung:
- Widerstand (X): 0.96Ω
- Widerstand (Y): 1.4Ω
- Widerstand (Z): 1.4Ω
- Strom (X): 90A
- Strom (Y,Z): 60A
- Leistung (X): 10000W
- Leistung (Y,Z): 6500W
- Gleichfeldstärke: 7.5mT
- Gradientfeldstärke: 0.12T/m
- Gehäusegröße: 1000×1000×1000 mm
- Öffnungsgröße: 600×600 mm
- Gesamtmasse: 1100Kg
Technische Spezifikationen
- Produkttyp: Gradienten-Magnetfeldspulen (z. B. Maxwell-Konfigurationen und Multi-Elektromagnet-Radialgradient-Anordnungen)
- Typische Einsatzzwecke: Erzeugung 1D/2D/3D Gradientfelder; Bildgebung; Partikelfokussierung und -justage
- Einstellbarkeit: Gradientstärke und -position über Strom und Stromverteilung regelbar
- Beispielmodell: Open Space 3D H&M Composite Coil 3DXHC50-01
- Beispielperformance (Fall 1): Fokussierspulen bis 45mT@16A und zentraler Gradient >2T/m
- Beispielperformance (Fall 2): Gleichfeld 7.5mT; Gradient 0.12T/m; Gehäuse 1000×1000×1000 mm; Öffnung 600×600 mm; Gesamtmasse ~1100Kg
