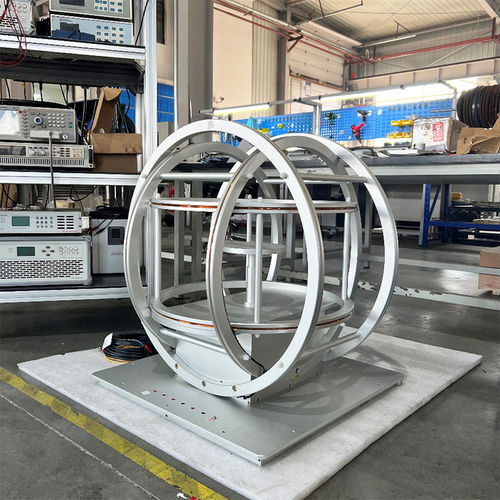

Helmholtz-Spule / 3-Achsen DXHC series

MagnetAC/DCkreisförmig

Eigenschaften
Die 3-Achsen-Helmholtzspule (Serie DXHC) erzeugt orthogonale X-, Y- und Z-Magnetfelder mit steuerbaren Gleich- und Wechselanteilen. Sie eignet sich für Erdmagnetfeldkompensation und -aufhebung, geomagnetische Simulationen, Prüfung von Magnetabschirmungen, EMI-Simulationsversuche, Kalibrierung von Hallsonden und Magnetometern, Forschung zu biologischen Magnetfeldern und Untersuchungen magnetischer Materialeigenschaften.

Spezifikationsparameter

• Modellfamilie: Serie DXHC (verschiedene Varianten von Radius und Feldstärke).
• Radiusbeispiele: Modelle ca. 70 mm bis 300 mm (DXHC7–DXHC30).
• Zentralfeldstärke: ca. 2 Gs bis 1000 Gs je nach Modell.
• Uniformitätsbereich: von 5 % bis 0,01 % modellabhängig.
• Homogenitätskugel-Durchmesser: Beispiele Φ10 mm bis Φ200 mm modellabhängig.
• Leistung pro Achse: Bereiche von ca. 5 W bis 5000 W je nach Modell.
• Gewichte: Einachs- und Dreiachsgewichte variieren je nach Modell (siehe Modelldaten).

Typische Fälle
3DXHC10-100

• Magnetfeldachsen X, Y und Z zueinander orthogonal.
• Maximales Feld pro Achse: 100 Gs.
• Mindestdurchmesser (mittlerer): 200 mm.
• Gleichmäßiger Bereich: Φ25 mm.
• Uniformität: 0,1 %.
• Stromversorgung: 300–800 W.

3DXHC15-30

• Magnetfeldachsen X, Y und Z orthogonal.
• Maximales Feld pro Achse: 30 Gs.
• Mindestdurchmesser (mittlerer): 300 mm.
• Gleichmäßiger Bereich: Φ40 mm.
• Uniformität: 0,1 %.
• Stromversorgung: 120 W pro Achse.

3DXHC20-10

• Magnetfeldachsen X, Y und Z orthogonal.
• Maximales Feld pro Achse: 10 Gs.
• Mindestdurchmesser (mittlerer): 400 mm.
• Gleichmäßiger Bereich: Φ100 mm.
• Uniformität: 1 %.
• Stromversorgung: 300–800 W.

3DXHC21-25

• Zentralfeld pro Achse: 25 Gs.
• Mindestdurchmesser: 420 mm; Maximaldurchmesser: 650 mm.
• Gleichmäßiger Bereich: Φ60×60 mm.
• Uniformität: 1×10⁻3.
• Maximale Leistung: 300 W.

Zusätzliche Hinweise und Schema
Die Produktdokumentation enthält ein Schema des magnetischen Steuerungssystems und Beispiele für 3D-Abschirmzylinder-Spulen, die verwendet werden, um schwachmagnetische Felder innerhalb von Abschirmrohren zu erzeugen. Die dreidimensionale Abschirmrohrspule besteht aus einer Gruppe von vier axialen Spulen und zwei Gruppen von Sattelspulen (radial) und kann mit Gradientenkombinationsspulen erster und zweiter Ordnung ergänzt werden, um die Feldgestaltung zu verbessern.

Technische Merkmale

• Achsen: 3-Achsen-Erzeugung orthogonaler magnetischer Felder (X, Y, Z).
• Anwendungen: Erdmagnetfeldkompensation, geomagnetische Simulation, Prüfung der Magnetabschirmung, EMI-Simulation, Kalibrierung von Hall-Sonden und Magnetometern, Forschung zu biologischen Feldern, Untersuchung magnetischer Materialeigenschaften.
• Verfügbare Zentralfelder: ~2 Gs bis 1000 Gs je nach Modell.
• Uniformität: typisch von 5 % bis 0,01 % je nach Modell und Größe.
• Homogenitätskugel-Durchmesser: Beispiele von Φ10 mm bis Φ200 mm.
• Leistung pro Achse und Gewichte: je nach Modell unterschiedlich; siehe Modelldaten für genaue Angaben.
