Magnetfeldgenerator DXHC series

für elektromagnetische FelderFeldstärkeprogrammierbar

Die Helmholtzspule ist ein Gerät, das aus zwei (oder mehr) aufeinander abgestimmten Spulen besteht, die auf einer gemeinsamen Achse angeordnet sind, um ein sehr gleichmäßiges Magnetfeld im zentralen Bereich zu erzeugen. Dexinmag bietet eindimensionale, zweidimensionale und dreidimensionale Helmholtz-Spulen-Konfigurationen an, die als AC- oder DC-Feldgeneratoren und in kundenspezifischen Größen und Leistungen erhältlich sind. Anwendungen:

• Erzeugung eines Standardmagnetfeldes für Labor- und Industrietests.
• Ausgleich und Kompensation des Erdmagnetfeldes für Experimente und Sensoren.
• Simulation der geomagnetischen Umgebung und von elektromagnetischen Interferenzen.
• Kalibrierung von Hall-Sonden und verschiedenen Magnetometern.
• Forschung zu biomagnetischen Feldern und magnetischen Eigenschaften von Materie (Magnetisierung, Hysterese, Flussmessung).
• Kontrolle und Untersuchung von Mikroschwimmern, magnetischen Nanopartikeln und Nanorobotern unter kontrollierten Magnetfeldern.
• Magnetische Einschlussspulen für Plasmaphysik und fusionsbezogene Experimente (große kundenspezifische Spulendesigns verfügbar).
• Herstellung und Prüfung von hochpräzisen magnetischen Sensoren.

Arbeitsprinzip: Wenn zwei identische kreisförmige Spulen in der gleichen Richtung bestromt werden und durch einen bestimmten Abstand voneinander getrennt sind, überlagern sich ihre Felder und bilden ein nahezu gleichmäßiges Magnetfeld in der Nähe der Mittelebene. Durch Umkehrung der Ströme kann die Überlagerung zur Erzeugung eines Nah-Null-Feldes (Anti-Helmholtz) genutzt werden. Dexinmag verweist auf die empirische Beziehung B ≈ 0,9-μ0-I/R (für zwei Spulen mit dem Radius R im Abstand von 2R) als Konstruktionsrichtlinie. Produkttypen / Konfigurationen (hochrangig):

• 1D (unidirektionale) Helmholtzspule - einachsige Spule für gleichmäßige AC/DC-Felder.
• 2D Helmholtzspule - orthogonale(s) Paar(e), das/die planare gleichmäßige Felder erzeugt/erzeugen.

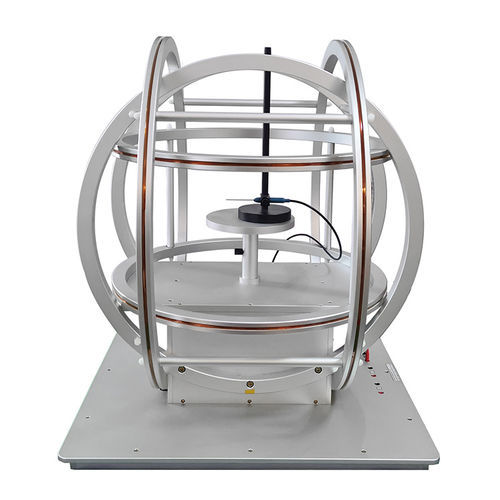

• 3D / 3-Achsen-Helmholtz-Spule - drei zueinander orthogonale Spulenpaare für eine vollständige 3D-Feldsteuerung (einschließlich Dreh- und Gradientenfelder).
• 3D-Helmholtz-Spule mit gleichem Durchmesser - drei Spulen mit gleichem Durchmesser und gleicher Windungszahl für ein kompaktes, einheitliches Volumen.
• Quadratische Helmholtzspule - große homogene Bereiche mit quadratischen Rahmen für große Proben (Seitenlängen bis zu Metern).
• Kombinierte Helmholtzspule mit hoher Homogenität (Barker-Stil) - kompensierte Spulendesigns zur Erweiterung und Verbesserung des homogenen Bereichs.
• Gradientenmagnetfeldspulen, Spulen ohne magnetisches Moment und Leistungsfrequenz (AC)-Helmholtzspulen (anpassbare Feldstärke / Homogenität).

Repräsentative Parameter / Beispiele (Auszug aus der Dexinmag-Tabelle):

• DXHC30-50 - Radius 300 mm; Zentrumsfeld ≈ 50 Gs; Gleichförmigkeit ~5%; homogener Kugeldurchmesser ~200 mm; typische Leistung ~420 W; 1D Gewicht ≈ 55 kg.
• DXHC30-10 - Radius 300 mm; Zentrumsfeld ≈ 10 Gs; Gleichförmigkeit ~0,5%; homogener Kugeldurchmesser ~100 mm; typische Leistung ~90-120 W; 1D Gewicht ≈ 12 kg.
• DXHC30-2 - Radius 300 mm; Zentrumsfeld ≈ 2 Gs; Gleichförmigkeit ~0,05-0,01%; homogener Kugeldurchmesser ~60-40 mm; typische Leistung ~18-32 W; 1D Gewicht ≈ 3.5 kg.
• DXHC25-1000 - Radius 250 mm; Zentrumsfeld ≈ 1000 Gs; Gleichförmigkeit ~5%; homogener Kugeldurchmesser ~160 mm; typische Leistung ~5000 W; 1D Gewicht ≈ 500 kg.
• DXHC25-500 - Radius 250 mm; Zentrumsfeld ≈ 500 Gs; Gleichförmigkeit ~0,5%; homogener Kugeldurchmesser ~100 mm; typische Leistung ~2500 W; 1D-Gewicht ≈ 250 kg.
• DXHC20-500 / DXHC20-300 / DXHC20-100 - Beispiele mit Radius 200 mm mit Zentrumsfeldern von 500/300/100 Gs (Gleichförmigkeit und Leistungsskala je nach Modell).
• Kleinere Modelle (DXHC15, DXHC10, DXHC7 Serie) - Radien 150-70 mm mit Zentrumsfeldern von einigen Gs bis zu Hunderten von Gs je nach Modell; geeignet für kompakte Aufbauten und Benchtop-Experimente.

Hauptmerkmale und Konstruktionshinweise:

• Erhältlich als AC- und DC-Ausführung; kann gleichmäßig starke Felder, Gradienten und rotierende Magnetfelder erzeugen (Dexinmag-Systeme unterstützen die Regelung in ausgewählten Bereichen, z.B. 0-20 Hz und 0-200 Gs für einige 3D-Systeme).
• Rahmen und Halterungen sind bei Bedarf unmagnetisch; es wird empfohlen, den Spulenradius mindestens ~2,5× der größten Probe zu wählen, um sicherzustellen, dass die Probe in den homogenen Bereich passt.
• Standardanschlüsse: Amphenol-/Luftfahrtbuchsen, Polklemmen, Bananenbuchsen usw.; mehrachsige Spulen haben separate Anschlüsse/Antriebskanäle (z. B. haben 3-Achsen-Einheiten typischerweise drei Anschlüsse und unabhängige Versorgungen).
• Sonderanfertigungen und Vor-Ort-Installation/Prüfung sind möglich; Dexinmag produziert eine breite Palette von Standardmodellen (DXHCxx-yy) und kundenspezifische Baugruppen für spezielle Anwendungen.

Caractéristiques / spécifications techniques:

• Hersteller / Marke: Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.).
• Benennung / Serien: DXHC-Serie (mehrere DXHC-Modelle, z.B., DXHC30-50, DXHC25-1000, DXHC20-500, DXHC15-50, DXHC10-200, DXHC7-100).
• Funktion: Erzeugung einheitlicher Magnetfelder (AC / DC), Gradientenfelder und Drehfelder; Kalibrierung von Magnetometern; Simulation von geomagnetischen und EMI-Umgebungen; Antrieb von magnetischen Mikroschwimmern / Partikeln.
• Verfügbarer Mittelfeldbereich: von wenigen Gs bis zu 1000+ Gs je nach Modell (siehe Modellbeispiele).
• Typische Spulenradien: üblicherweise 70 mm bis zu 300 mm (und kundenspezifische größere Größen für große Proben oder Installationsprojekte).
• Gleichförmigkeit: modellabhängig (Beispiele reichen von weniger als einem Prozent bis zu mehreren Prozent, je nach Design und Homogenitätskompensation).
• Leistungsbereich: von wenigen Watt (kleine Modelle) bis zu mehreren Kilowatt (große / High-Field-Modelle) - modellabhängig.
• Gewicht: modellabhängig (Beispiele reichen von wenigen kg für kleine Spulen bis zu mehreren hundert kg für große Hochfeldgeräte).
• Optionen: einachsig, zweiachsig, dreiachsig, 3D mit gleichem Durchmesser, quadratische Rahmen, kombinierte Spulen mit hoher Gleichmäßigkeit (Barker), Gradientenspulen, Spulenkonfigurationen ohne magnetisches Moment.
