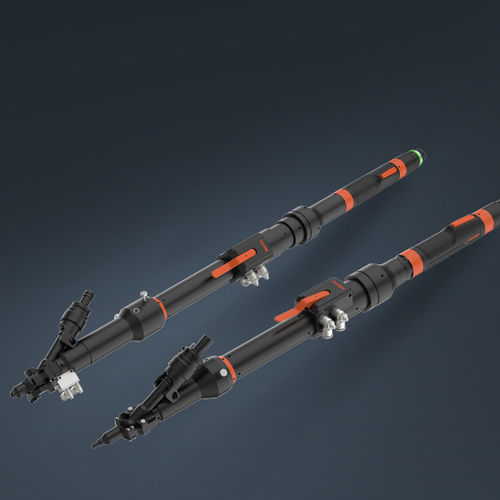

Manuelles Schraubfunktionsmodule

halbautomatischHandgerätelektrisch

Produktübersicht
Das integrierte handgeführte Anzugsmodul ist für den Einsatz mit Reaktionsarmen an manuellen oder halbautomatischen Arbeitsplätzen konzipiert, um Schraubenzuführung und -anzug zu automatisieren und die Handhabung durch den Bediener zu reduzieren. In Kombination mit einem intelligenten elektrischen Drehmomentschraubendreher ermöglicht es die Verfolgung der Schraubenanzahl und der Anziehergebnisse. Angegebener Gesamt-Drehmomentbereich: 0,3~15Nm.

Produktvorteile

• Kompakte Bauweise mit vereinfachter pneumatischer und elektrischer Anordnung für einfache Montage und Befestigung am Reaktionsarm.
• Aktives Spitzen-Stopp und aktives Saugerrohr-Stopp halten Schrauben schneller und sicherer und erhöhen die Zykluszuverlässigkeit.
• Pneumatisch einstellbarer Anzugsdruck minimiert die Reaktionskraft.
• Austauschhülse der Düse ermöglicht einfache Wartung und schnellen Wechsel.
• Automatische Schrauben-Ausblasung eliminiert manuelle Entfernungsarbeiten.
• Stabile Schraubensaugung verhindert Störungen während des Anzugs.
• Integration mit intelligenten Drehmomentschraubern und Reaktionsarmen ermöglicht Kontrolle und Rückverfolgbarkeit von Anzugsmengen, -sequenzen und -qualität in der Produktion.

Produktaufbau
Auf der Seite ist eine Abbildung der Produktstruktur vorhanden, die die integrierte handgeführte Einheit sowie die Anordnung von Düse und Vakuum für Zuführung und Anzug der Schrauben zeigt.

Produktparameter

• Modultyp | Drehmomentbereich | Einsatzart | Hub des Vakuumrohrs
• Blow Screw - Handheld | 0,6~6Nm | Halbautomatischer oder manueller Arbeitsplatz | L30 / L50mm
• Normal Vacuum - Handheld | 1~12Nm | Halbautomatischer oder manueller Arbeitsplatz | H60 / H100mm

Technische Daten

• Produktname: Handgeführtes Anzugsmodul
• Gesamtdrehmomentbereich (Banner): 0,3~15Nm
• Modulvarianten und Drehmomentbereiche: Blow Screw - Handheld: 0,6~6Nm; Normal Vacuum - Handheld: 1~12Nm
• Einsatzbedingung: Halbautomatischer oder manueller Arbeitsplatz; anpassbar an verschiedene Produktbedingungen
• Hub des Vakuumrohrs: L30/50mm (Blow Screw); H60/H100mm (Normal Vacuum)
• Pneumatisch gesteuerter, einstellbarer Anzugsdruck zur Minimierung der Reaktionskraft
• Aktives Spitzen-Stopp und aktives Saugerrohr-Stopp für schnellere, sicherere Schraubenhandhabung und verbesserte Haltbarkeit
• Einfacher Düsenwechsel; Düsenschlauch nach Demontage austauschbar
• Unterstützt automatische Schrauben-Ausblasung zur Eliminierung manueller Entfernung
• Kann mit Reaktionsarmen und intelligenten elektrischen Drehmomentschraubern integriert werden, um Schraubenzahl, Anziehergebnisse sowie Menge/Sequenz/Qualität des Anzugs nachzuverfolgen und zu steuern
