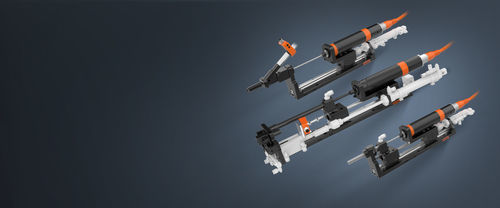

Roboter-Schraubeinheit

modularVakuumfür Schraubmontage

Produktübersicht
Durch strukturelle Vereinfachung von Modulgehäuse und Pistolenkopf werden Abmessungen und Gewicht reduziert. Die Klemmkraft lässt sich durch eine Zylinder-Druckregelung einfacher und zuverlässiger einstellen. Die Konstruktion verzichtet auf eine äußere Feder, um den Verschleißteilaufwand zu verringern, und ermöglicht Front- oder Rückmontage für unterschiedliche Anlagenlayouts.

Produktvorteile

• Druckregelung des Zylinders für zuverlässige und reproduzierbare Anpresskraftregelung.
• Optimierte Struktur für stabilere Aufnahme der Schrauben-Saugleitung und Kompatibilität mit optionalen Funktionen bei komplexen Einsatzbedingungen.
• Front- oder Rückinstallation möglich, um Integrationsanforderungen zu erfüllen.
• Vakuummodul mit großvolumigem Vakuumfilter zur Verlängerung der Wartungsintervalle und Gewährleistung stabiler Vakuumwerte.
• Reduzierte Modul- und Düsenabmessungen für geringeres Gewicht; äußere Feder entfällt zur Minimierung von Verschleißteilwartung.
• 12 Nm Leichtbau-Serie geeignet für kollaborative Roboter; Drehmomentabdeckung erweitert bis 200 Nm.
• Maximaler Schraubenkappen-Durchmesser bis 27 mm; Störvermeidungs-Hub bis 300 mm.

Produktaufbau
Es werden Abbildungen der Modulkomponenten und Düsenbaugruppen bereitgestellt, die Layout, Befestigungsschnittstellen sowie pneumatische Vakuum-/Schraubanschlüsse zeigen.

Produktparameter

• Traditionelles Blas-Schraubenmodul-System

  • Standard/Kombinationsschraube, normale Düse — Gewicht 3.5–3.9 kg, max. Kappen-Ø 4–15 mm, Drehmomentbereich 0.3–20 Nm
  • Schwenkarm, normale Düse — Gewicht 3.0–3.3 kg, max. Kappen-Ø 4–15 mm, Drehmomentbereich 0.3–20 Nm
  • Sechskantkopf, normale Düse — Gewicht 3.7–4.5 kg, max. Kappen-Ø 4–15 mm, Drehmomentbereich 0.3–20 Nm
• Normales Vakuummodul-System

  • Standard/Kombinationsschraube, normale Düse — Gewicht 5.8–6.7 kg, max. Kappen-Ø 4–15 mm, Drehmomentbereich 0.3–20 Nm
  • Schwenkarm — Gewicht 6.0–6.9 kg, max. Kappen-Ø 4–15 mm, Drehmomentbereich 0.3–20 Nm
  • Sechskantkopf, normale Düse — Gewicht 6.9–7.1 kg, max. Kappen-Ø 11–15 mm, Drehmomentbereich 0.3–20 Nm
• Konventionelles Pick-up-Modul-System

  • Standard/Kombinationsschraube, keine Düse — Gewicht 3.9–4.3 kg, max. Kappen-Ø 4–15 mm, Drehmomentbereich 0.3–20 Nm
  • Standard/Kombinationsschraube, Spanndüse — Gewicht 6.4–7.4 kg, max. Kappen-Ø 11–15 mm, Drehmomentbereich 0.3–20 Nm
  • Sechskantkopf, keine Düse — Gewicht 4.4–6.6 kg, max. Kappen-Ø 11–15 mm, Drehmomentbereich 0.3–20 Nm

Technische Daten

• Drehmomentbereich: 0.03–200 Nm (Abdeckung der Modulfamilie).
• Zylinderdruckregelung zur Einstellung der Anpresskraft.
• Kompaktes Modulgehäuse und verkürzte Düse zur Gewichtsreduzierung und besseren Zugänglichkeit.
• Vakuummodul mit großem Vakuumfilter für längere Wartungsintervalle und stabile Vakuumwerte.
• Optionale Front- oder Rückinstallation für flexible Integration.
• Maximaler Schraubenkappen-Durchmesser bis 27 mm.
• Störvermeidungs-Hub bis 300 mm.
• 12 Nm Leichtbau-Serie geeignet für kollaborative Roboter.
• Äußere Feder entfällt zur Reduzierung der Verschleißteilwartung.

Hinweis
Die oben genannten Werte sind Richtwerte; maßgeblich sind die tatsächlichen Prüfergebnisse und die abschließenden Spezifikationen.
