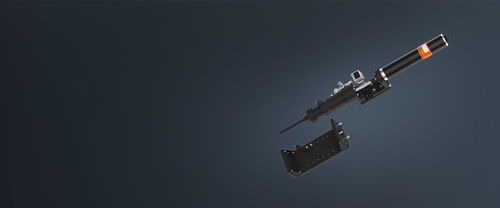

Elektronischer Schraubendreher

Drehmomentautomatisch

Übersicht
Schnellwechselmodul für automatische Schraubstationen, ausgelegt für mehrere Schraubentypen durch austauschbare Innenköpfe. Das Modul ist kompatibel mit intelligenten Schraubsystemen und lässt sich in Industrieroboter, Portal‑/Dreiachssysteme und andere mobile Mechanismen integrieren; geeignet für Übergabetische in kontinuierlichen Produktionslinien mit häufigen Werkzeugwechseln.

Produkt-Highlights

• Hohe Anpassungsfähigkeit: kompatibel mit Antriebstools verschiedener Hersteller.
• Einsetzbar mit Robotern mit oder ohne Kraftregelungsmodus.
• Flexible Einsatzmöglichkeiten: breite Anwendungsszenarien und hohe Erweiterbarkeit.
• Optimierte Leichtbaukonstruktion: Modulgewicht bis zu 2,2–2,3 kg (inkl. Antriebsmechanismus, ohne Werkzeug und Kabel) zur Nutzung mit 5‑kg‑Klasse Robotern.
• Flexibler Modellwechsel: ein Modul für mehrere Schraubtypen in kolinearen Montageprozessen.
• Fehlervermeidung: umlaufende Begrenzung am festen Sockel reduziert Verklemmen; Reflexionssensor überwacht den Zustand des Innensteckers in Echtzeit.

Produktparameter
Versionstyp | Betriebsmodus | Kollisionsvermeidungs‑Höhe | Aufnahmeverfahren | Gewicht (ohne Schraubendreher & Kabel) | Größe | Kappen‑Durchmesserbereich
Leichtversion – 15 Nm | Kraftregelmodus | 60/100/150/200 mm | Vakuum‑Magnetklemme | 2,2 kg | 398,5×90,5×95 mm | ≤15 mm
Standardversion – 15 Nm | Positionsregelmodus | 60/100/150/200 mm | Vakuum‑Magnetklemme | 3,6 kg | 570×121×95 mm | ≤15 mm
Standardversion – 35 Nm | Positionsregelmodus | 60/100/150/200 mm | Vakuum‑Magnetklemme | 6,5 kg | 726×155×100 mm | ≤15 mm

Technische Daten

• Drehmomentbereich: 0,3–35 Nm
• Verfügbare Aufnahmewinkel/-höhen (Kollisionsvermeidung): 60, 100, 150, 200 mm
• Aufnahmeverfahren: Vakuum‑Magnetklemme
• Kappen‑Durchmesserbereich: ≤15 mm
• Leichtversion (15 Nm): Kraftregelmodus; Gewicht 2,2 kg; Abmessungen 398,5×90,5×95 mm
• Standardversion (15 Nm): Positionsregelmodus; Gewicht 3,6 kg; Abmessungen 570×121×95 mm
• Standardversion (35 Nm): Positionsregelmodus; Gewicht 6,5 kg; Abmessungen 726×155×100 mm
• Hinweis Gewicht Modul: optimierte Struktur bis ~2,3 kg inkl. Antriebsmechanismus (ohne Werkzeug)
• Geeignet zur Integration in Roboter, Dreiachssysteme und andere mobile Mechanismen
• Konzipiert für mehrere Schraubentypen und Produktionslinien mit häufigen Typwechseln
