LAN-Störschreiber UHV-602

USBanalog tragbarIndustrie

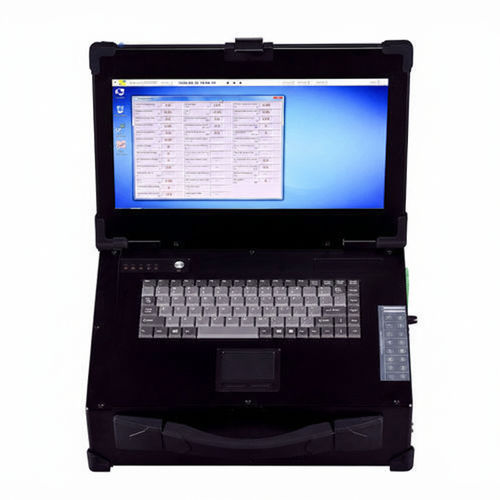

Das tragbare Wellenformaufzeichnungsgerät UHV-602 ist ein mobiles Messgerät, das elektrische Tests, Fehlerwellenformaufzeichnung und umfassende Leistungsüberwachung integriert. Es eignet sich für stationäre Messungen und die Analyse transitorischer Aufzeichnungen in Energiesystemen.

Hauptmerkmale

• Fehlerrekorder: Überwacht Betriebsparameter angeschlossener Geräte und zeichnet bei Störungen Daten zur Analyse auf.
• Echtzeitüberwachung: Live-Anzeige und Überwachung analoger Größen sowie Schalt-/Diskretwerte.
• Rechenfunktionen: Echtzeitberechnung und Anzeige von Wirkleistung/Blindleistung, Frequenz, Positiv-/Negativ-/Nullfolge, Vektorsumme/-differenz und Phasenwinkel.
• Generatorprüfungen: Unterstützt Generatorstartprüfungen (Leerlauf, Kurzschluss, Haupterregung Leerlauf/Last) und Erregungsprüfungen (Nullstart-Boost, Entmagnetisierung, 10%-Stufentest) sowie Parallel- und benutzerdefinierte Prüfungen.
• Mobil und online einsetzbar: Geeignet für die Online-Überwachung wichtiger Anlagenkomponenten oder für portable Fehleranalyse in Industrieanlagen; liefert verarbeitete Echtzeitdaten an Fremdsysteme.

Technische Spezifikationen

• Gehäuse: Tragbarer Industrie-Steuerkoffer
• Betriebssystem: Eingebettetes WES7
• Anzeige: 15,6 Zoll LCD, Auflösung 1366 × 768
• Speicher: 120 GB SSD
• Schnittstellen: 1 LAN-Anschluss, 2 USB-Anschlüsse
• Tastatur / Zeigegerät: 88-Tasten-Tastatur, Touchpad
• Stromversorgung: AC 85–260 V, 50 Hz (±0,5 Hz); DC 110–370 V
• Abmessungen (L × B × H): 407 × 307 × 150 mm
• Gewicht: 10 kg

Anwendungsbereiche

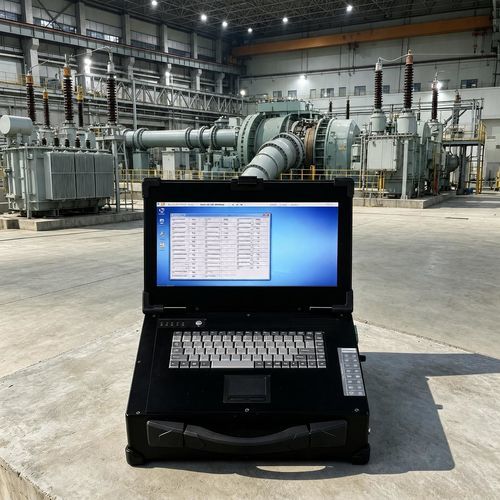

• Online-Überwachung und Fehleraufzeichnung für Stromnetze und Umspannwerke
• Mobile Diagnose und transitorische Analyse industrieller elektrischer Anlagen
• Datenlieferant für SCADA/EMS und Analysesysteme
