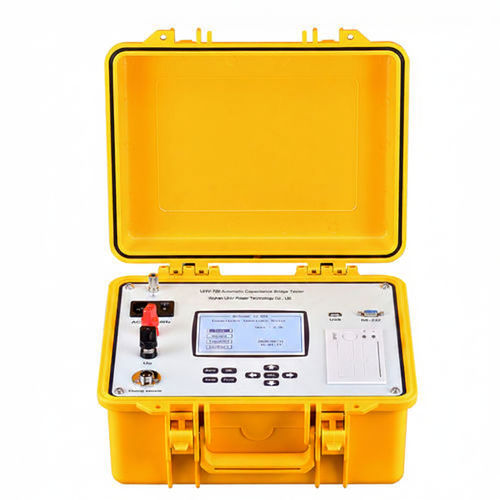

Kapazitätstester UHV-720

für Spulenfür elektrische AusrüstungKondensatoren

Der UHV-720 ist ein automatischer Kapazitätsbrückentester für den industriellen Einsatz und das Labor. Er misst Kapazität, Induktivität, Widerstand, Strom und Spannung an einzelnen Kondensatoren sowie an Kondensatorgruppen (einschließlich △- und Y-Konfigurationen) ohne Trennen der Schaltung. Das Gerät zeigt Messwerte und zugehörige Parameter an und unterstützt lokale Ausdrucke, Datenspeicherung und USB-Export zur Berichtserstellung.

Hauptmerkmale

• Messung eines einzelnen Kondensators innerhalb eines parallelen Kondensatorfeldes ohne Abtrennen der Leitungen — geeignet für Messungen im laufenden Betrieb.
• Gleichzeitige Anzeige des Messwerts und begleitender Parameter: Spannung, Strom, Verlust, Blindleistungskapazität, Frequenz und Impedanz.
• Induktivitätsmessung mit gleichzeitiger Anzeige von Spannung, Strom, Verlust, Blindleistungskapazität, Frequenz und Impedanz.
• Echtzeit-Anzeige von Strom und Frequenz während Strommessungen.
• Unterstützt Messungen an Kondensatorgruppen sowie △- und Y-Konfigurationen.
• 320 × 240 Großbild-LCD mit menügesteuerter Bedienung für klare Vor-Ort-Anwendung.
• Eingebauter nichtflüchtiger Speicher: bis zu 256 Datensätze pro Testoption.
• Integrierte USB-Schnittstelle zum Export von Daten und zur Berichtserstellung.
• Hochpräzise Echtzeituhr zur Zeitstempelung der Messungen.
• Integrierter Hochgeschwindigkeits-Mikro-Thermodrucker zum Ausdrucken von Mess- und Verlaufsdaten.
• Überstromschutz an der Prüfspannungsausgabe zum Schutz vor Schäden bei Kurzschluss.

Technische Parameter

• Modell: UHV-720
• Ausgangsspannung: ≈2 V, ≈20 V
• Ausgangsstrom: ≤ 10 A
• Messbereich (Kapazität): 0,1 µF – 2200 µF
• Messbereich (Induktivität): 0,1 mH – 10 H
• Messbereich (Widerstand): 50 mΩ – 20 000 Ω
• Messbereich (Strom): 1 mA – 15 A
• Messbereich (Spannung): 0 – 25 V
• Anzeige Blindleistung / Kapazität: 0 – 20 000 kVA
• Genauigkeit (Kapazität / Induktivität / Strom / Spannung / Kapazität): ±(1 % + 5 Stellen)
• Auflösung: Spannung 0,1 mV; Strom 0,1 mA; Kapazität 0,1 nF; Induktivität 0,1 mH
• Anzeige: LCD 320 × 240
• Speicher: 256 Sätze pro Testoption; USB-Export
• Drucker: integrierter Mikro-Thermodrucker
• Schutz: Überstromschutz an der Prüfspannungsausgabe

Typische Einsatzbereiche

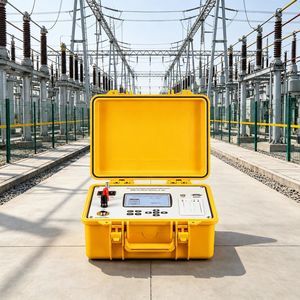

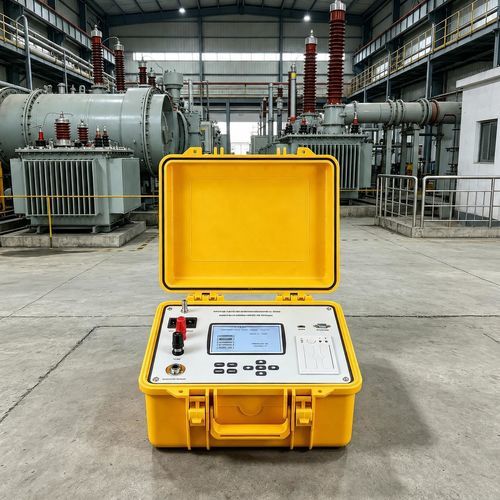

• Vor-Ort-Prüfungen und Fehlerdiagnose von Kondensatorbänken in industriellen Energieanlagen.
• Wartung und Überprüfung von Δ- / Y-Konfigurationen.
• Laborprüfungen von Kondensatoren, Induktivitäten und zugehörigen elektrischen Parametern.
• Qualitätskontrolle und Abnahmeprüfungen mit Bedarf an Datenexport und Ausdruck.
