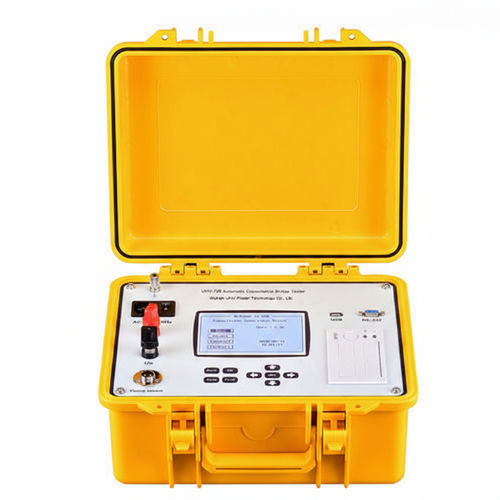

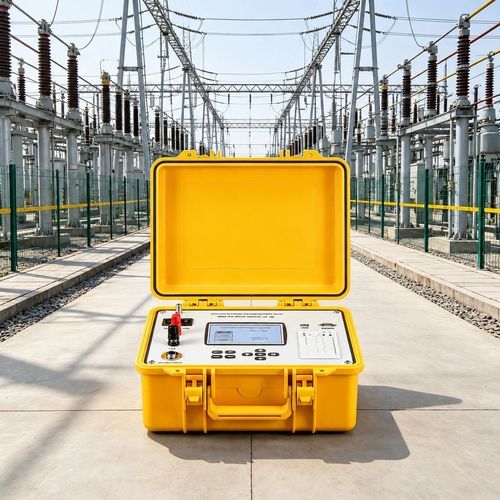

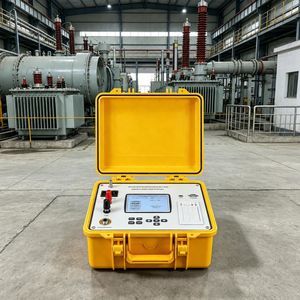

Impedanztester UHV-725

KapazitätLeistungFrequenz

Der automatische Kapazitäts- und Induktivitätstester UHV-725 misst die Phasenkapazität, die Gesamtkapazität und die Induktivität von Kompensationskondensatoren. Er ist so konzipiert, dass Verkabelung und Bedienung vereinfacht werden, wodurch die Arbeitsbelastung der Wartung reduziert und die Effizienz und Sicherheit von Vor-Ort-Prüfungen erhöht werden.

Funktionen und Merkmale

• Messung der Einzelkapazität einer Gruppe paralleler Kondensatoren ohne Trennen der Leitungen; Anzeige der gemessenen Kapazität sowie Spannung, Strom, Verlust, Frequenz und Impedanz.
• Anzeige des gemessenen Induktivitätswerts zusammen mit Spannung, Strom, Verlust, Kapazität, Frequenz und Impedanz.
• Anzeige des gemessenen Stromwerts und zugehöriger Parameter wie Frequenz während der Messung.
• Unterstützt die Messung von Kondensatorgruppen sowie △- (Delta) und Y- (Stern-)Konfigurationen.
• 320×240 großes LCD mit Menüführung für einfache Bedienung.
• Eingebauter nichtflüchtiger Großspeicher: jede Testoption kann bis zu 256 Datensätze speichern.
• USB-Schnittstelle zum Export gespeicherter Daten für die Berichtserstellung.
• Eingebaute hochpräzise Echtzeituhr zur Zeitstempelung der Messungen.
• Integrierter Hochgeschwindigkeits-Mikrothermodrucker zum Ausdrucken von Mess- und Verlaufsdaten.
• Überstromschutz an der Prüfstromversorgung: Kurzschluss am Ausgang schädigt das Gerät nicht.

Messbereiche und Genauigkeit

• Messbereich:
  • Kapazität: 2 µF bis 2000 µF
  • Induktivität: 5 mH bis 5000 mH
  • Strom: 20 mA bis 2000 mA
• Messgenauigkeit:
  • Kapazität: ±(1 % Messwert + 2 Stellen)
  • Induktivität: ±(1 % Messwert + 5 Stellen)
  • Strom: ±(1 % Messwert + 2 Stellen)

Technische Daten

• Abmessungen: 345 mm × 295 mm × 175 mm
• Gerätegewicht: 7 kg
• Umgebungstemperatur (Betrieb): -10 ℃ bis 50 ℃
• Relative Luftfeuchtigkeit: ≤85 %
• Versorgungsspannung: AC 220 V ±10 %
• Netzfrequenz: 50 ±1 Hz
