SF6-Leckdetektor UHV-630

kompakttragbarDatenregistriergerät

Übersicht

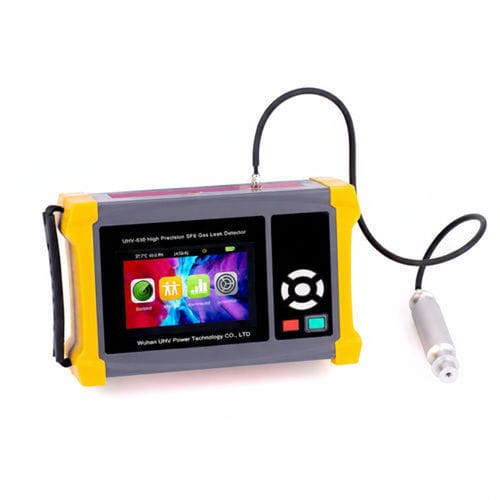

Der UHV-630 ist ein handgehaltener, hochpräziser SF6-Gasleckdetektor, der konzipiert wurde, um SF6-Leckagen genau zu lokalisieren und die Wartung von SF6-isolierten Anlagen durch Kombination mehrerer Messmethoden, Echtzeitüberwachung, konfigurierbare Alarme und Trenddatenanalyse zu unterstützen.

Hauptmerkmale

• Messverfahren: Pumpensaugprobenahme kombiniert mit NDIR-Einzelstrahl-Mehrwellenlängen-Infrarotmessung für empfindliche und stabile Erkennung mit dynamischer Wellenformanzeige.
• Alarme und Anzeige: konfigurierbare akustische und optische Alarme mit benutzerdefinierten Schwellwerten; Farb-LCD mit Menüoberfläche und Echtzeit-Datenanzeige.
• Signalverarbeitung: fortschrittliche digitale Verarbeitung mit Driftkontrolle und Temperaturkompensation für verbesserte Störfestigkeit.
• Betriebsfunktionen: vollständige Selbstprüfung (Niedrigakku, Sensorausfall, Bereichsüberschreitung), Selbstkalibrierung und ewiger Kalender für zeitgestempelte Aufzeichnungen.
• Daten und Stromversorgung: integrierte Datenaufzeichnung mit Wellenformspeicherung bis zu 20.000 Datensätzen und langlebiger Lithiumbatterie für über 5 Stunden Dauerbetrieb.
• Design: kompaktes, handgehaltenes Gehäuse für den Einsatz im Feld und schnelle Lecksuche.

Anwendungen

• Wartung und Inspektion von SF6-isoliertem Schaltgerät, Leistungsschaltern und Hoch-/Höchstspannungsanlagen.
• Vor-Ort-Lecklokalisierung, wenn SF6-Verlust die Löschleistung beeinträchtigen oder sauerstoffarme Zonen erzeugen kann.

Technische Daten

• Produktmodell: UHV-630
• Messmethode: NDIR Einzelstrahl Doppelwellenlängen-Infrarotmesstechnik
• Überwachtes Gas: Schwefelhexafluorid (SF6)
• Messbereich: 0–12.000 ppm
• Auflösung: 1 ppm
• Genauigkeit: ±(1.5% + 5d)
• Wiederholgenauigkeit: 1%
• Pumpextraktionsgeschwindigkeit: ≥ 800 ml/min
• Dauerbetriebszeit: ≥ 5 Stunden
• Aufheizzeit beim Start: ≤ 10 Sekunden
• Ansprechzeit: < 3 Sekunden
• Wiederherstellungszeit: < 3 Sekunden
• Ladeadapter-Spezifikation: DC 5V / 1A
• Stoßimmunität (Überspannung/Impact): ±1.2 kV
• Betriebstemperatur: -20 °C bis +50 °C
• Relative Luftfeuchtigkeit: 5–95% (keine Kondensation)
• Atmosphärendruck: 50 kPa – 110 kPa
• Schutzart: IP33, doppelte Isolierung, CAT II Standard
• Außenmaße: 250 × 160 × 70 mm
• Gewicht: 1 kg
