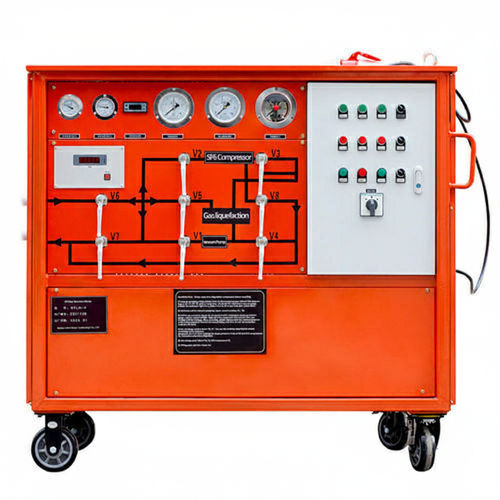

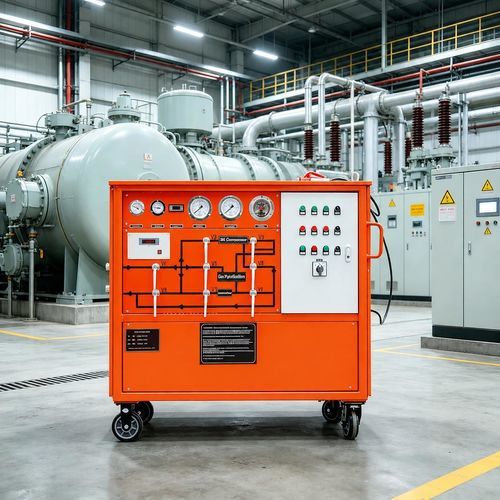

Kompaktes SF6-Gas-Servicegerät UHV-625

mobilfür gasförmige und flüssige SF6-Speicherungfür SF6-Gasrückgewinnung

Der UHV-625 ist ein mobiles Spezialgerät zur Rückgewinnung, Reinigung, Befüllung und Lagerung von SF6, wie es in SF6-isolierten elektrischen Anlagen verwendet wird. Er unterstützt Vakuum-, Lade-, Reinigungs- und Rückgewinnungsprozesse und integriert Kompressor-, Vakuum- und Filtersysteme in einem handschiebbaren Chassis.

Hauptkomponenten-Performanceparameter

• Netzspannung: AC 400 V (Dreiphasig, automatische Phasenfolgewandlung)
• Maximaler Nennspeicherdruck (20 °C): ≤ 4 MPa
• Endvakuum: ≤ 10 Pa
• Vakuumstabilität: bei 133 Pa über 24 h Anstieg um 400 Pa
• SF6-Rückgewinnungskompressor: France Manewrop, Förderleistung 7 m³/h
• Vakuumpumpe: 2X-4 (bipolare Inlands-Vakuumpumpe), Vakuumpumpleistung 15 m³/h
• Anpassungs-Eingangsdruck für Beginn der Rückgewinnung (20 °C): 0 ~ 1.0 MPa
• Enddruck beim Recycling elektrischer Anlagen (20 °C): ≤ 50 kPa
• Öl nach Rückgewinnung: < 10 µg/g
• Durchschnittliche jährliche Leckagerate: < 1 %
• Mittlere störungsfreie Laufzeit: ≥ 1000 h; kumulierter MTBF: ≥ 5000 h
• Geräuschpegel: Maschine ≤ 75 dB(A)
• Theoretische Akkumulator-Kapazität: 50 kg; SF6-Tank: 50 L (Stahl)
• Kühlmethode: Luftkühlung; Verflüssigungskompressor angegeben: Donper
• Frostbehälter: 50 L
• Gasfeuchte nach Behandlung: ≤ 60 ppm vol; Öl nach Rückgewinnung: 10 ppm vol
• Trocknung/Filtration: Vakuumheizungs-aktivierte Regeneration; Filterpartikelbewertung: 0.02 μm mit HASON-Dreistufen-Technologie (USA)
• Aufblasdruck Anfang: ≤ 133 Pa; Aufblasdruck Ende: 0.8 MPa; Aufblasrate ≥ 5 m³/h
• Vergasung: elektrische Heizung mit automatischer Temperaturregelung; Fahrzeugtyp: Handschiebetyp; Abmessungen (mm): 1450 × 810 × 1200; Gesamtgewicht: 545 kg

Zusammengefasste Parameterliste

• Modell: SF6 GAS RECLAIMER (UHV-625)
• Vakuumpumpleistung: 15 m³/h; Endvakuum: 10 Pa
• SF6-Rückgewinnungskompressor: 7 m³/h; Referenzarbeitsdruck: ~2.5 MPa
• Filterfeinheit: 0.02 μm; SF6-Reinheit nach Verarbeitung: ≥ 99,9 %
• Wasser nach Verarbeitung: ≤ 60 ppm vol; Öl nach Rückgewinnung: 10 ppm vol
• Tank: 50 L Kohlenstoffstahl; Messgerät: Zeiger; Ventiltechnik: abgedichtete Butterfly-Konstruktion zur Minimierung von Leckagen

Funktionen

• Integriertes Adsorptions-Filtersystem entfernt SF6-Verunreinigungen wie Feuchtigkeit, Zersetzungsprodukte, Öl und Partikel.
• Kompaktes, integriertes Design für einfache Bewegung und Bedienung vor Ort (handschiebbares Fahrgestell).
• Hocheffizientes, wartungsarmes Dreistufen-Filtersystem zur Sicherstellung der Rückgewinnungsqualität.
• Integrierter Phasenschutz zur Vermeidung von Fehlern durch Phasenumkehr; hochwertige Markenkomponenten in der Elektrik.
• Robuste Laufrollen und Schutzbeschichtung erleichtern Transport und verringern Wartungsaufwand.
• Luftgekühltes System ohne externe Wasserquelle; Temperaturüberwachung ermöglicht Betrieb bis −20 °C.
• On-board-Vakuumheizungsregeneration des Trockenmittels vermeidet häufigen Austausch.
• Kugelhähne mit automatischer Kompensationsdichtung und elektromagnetischem Ventilschutz bei Stromausfall verhindern Öl-Rückfluss zur Vakuumpumpe oder zum Motor.

Technische Merkmale / Spezifikationen

• Marke: UHV Power
• Modellbezeichnung: UHV-625
• Hauptaufgabe: Rückgewinnung, Reinigung, Lagerung und Befüllung von SF6-Gas
• Netzversorgung: AC 400 V, Dreiphasig
• Max. Speicherdruck: ≤ 4 MPa; Referenzarbeitsdruck: 2,5 MPa
• Endvakuum: 10 Pa; Vakuumpumpleistung: 15 m³/h
• Kompressorleistung: 7 m³/h (France Manewrop)
• SF6-Tankvolumen: 50 L (Kohlenstoffstahl); Gesamtgewicht: 545 kg; Abmessungen: 1450 × 810 × 1200 mm
• Geräuschpegel: ≤ 75 dB(A); Kühlung: Luftkühlung; Filter/Trockner: Originalkomponenten USA, HASON Dreistufen-Technologie
