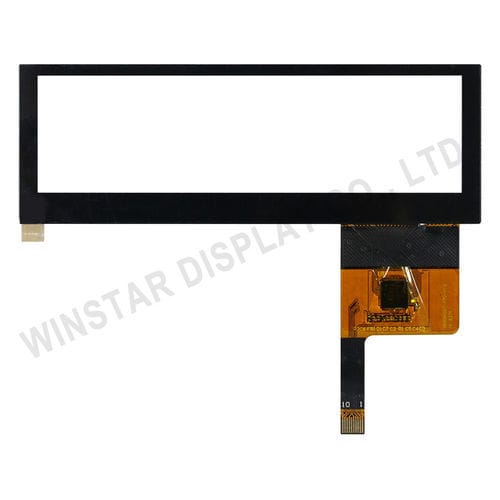

Kapazitiver Touchscreen TST0003R9B4111XXXX00

kapazitive ProjektionstechnologieMulti-Touchfür Industrieanwendungen

Produktübersicht

• Modellnr.: TST0003R9B4111XXXX00
• 3,9-Zoll projektiver kapazitiver Touchpanel, 5-Punkt-Erkennung
• Aufbau: G+G (Glas auf Glas)
• Schnittstelle: I2C
• Treiber-IC: CYTMA568
• Eingabemodus: Finger
• Anschluss: COF-FPC

Kurzangaben

• 3,9" Panel mit 5-Punkt-Multitouch
• I2C-Schnittstelle für einfache Host-Anbindung
• G+G-Aufbau für stabile optische und mechanische Eigenschaften
• Großer Betriebstemperaturbereich: -30℃ bis +85℃, geeignet für industrielle Anwendungen
• Versorgungsspannung: 2,8–3,3 V

Mechanik / Zeichnung
Außenmaß: 104,5 × 36,0 × 1,98 mm
Aktiver Bereich: 96,04 × 26,34 mm
Touchpanel-Größe (Diagonale): 4,0 Zoll
Struktur: G+G

Umgebung
Betriebstemperatur: -30℃ ～ +85℃ ; Luftfeuchte (nicht kondensierend): 45% - 90% RH
Lagerungstemperatur: -40℃ ～ +90℃ ; Luftfeuchte (nicht kondensierend): 5% - 95% RH

Optische Eigenschaften
Transparenz: 87% ±5%
Trübung (Haze): >3%

IC / Elektrisch
Treiber-IC: CYTMA568
Erkennungspunkte: 5
Schnittstelle: I2C
Versorgungsspannung: 2,8 ~ 3,3 V

PIN-Belegung
Pin 1 – VSS: Ground for analog circuit
Pin 2 – VDD: Power Supply
Pin 3 – SCL: I2C clock input
Pin 4 – NC: No connect
Pin 5 – SDA: I2C data input and output
Pin 6 – NC: No connect
Pin 7 – /RST: External Reset, Low is active
Pin 8 – NC: No connect
Pin 9 – /INT: External interrupt to the host
Pin 10 – VSS: Ground for analog circuit

Anwendung / Beschreibung
Der TST0003R9B4111XXXX00 ist für die Integration in Industrieanlagen, eingebettete HMIs und Smart Devices konzipiert, die eine kompakte Touchschnittstelle mit weitem Temperaturbereich benötigen. Die I2C-Schnittstelle und der COF-FPC-Anschluss vereinfachen die elektrische und mechanische Integration. Die 5-Punkt-Erkennung ermöglicht grundlegende Multi-Touch-Funktionen.

Technische Daten

• Modell: TST0003R9B4111XXXX00
• Typ: Projektiver kapazitiver Touch (PCAP)
• Touch-Punkte: 5
• Eingabemodus: Finger
• Anschluss: COF-FPC
• Struktur: G+G
• Außenmaß: 104,5 × 36,0 × 1,98 mm
• Anzeigegröße: 96,04 × 26,34 mm
• Touchpanel-Größe (Diagonale): 4,0 Zoll
• Schnittstelle: I2C
• Treiber-IC: CYTMA568
• Versorgungsspannung: 2,8 ~ 3,3 V
• Betriebstemperatur: -30℃ ～ +85℃
• Lagerungstemperatur: -40℃ ～ +90℃
• Transparenz: 87% ±5%
• Haze: >3%
