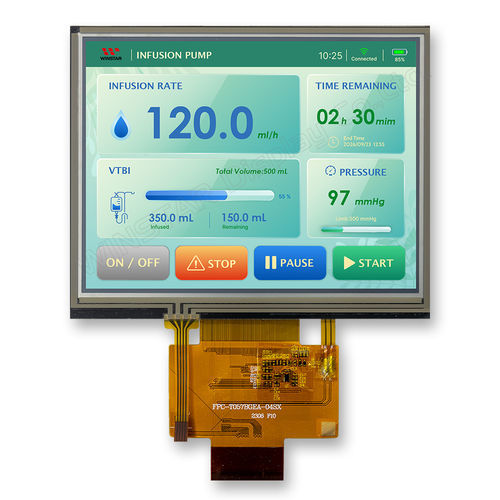

LED-Display WFN0570A2T0WADNT000TFT LCDIPSmit Touchscreen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bildschirmtyp
- LED, TFT LCD, IPS, mit Touchscreen, mit resisitivem Touchscreen
- Typ
- Farb, Punktmatrix
- Format
- 640 x 480
- Bildschirmgröße
- 5,7"
- Anwendung
- Industrie, HMI
- Schnittstelle
- RGB
- Weitere Eigenschaften
- hinterleuchtet, mit LED-Hintergrundbeleuchtung
- Länge
124,7 mm
(4,909 in)- Breite
100 mm
(3,937 in)- Dicke
7,41 mm
(0,292 in)- Betriebstemperatur
Min: -30 °C
(-22 °F)Max: 80 °C
(176 °F)
Beschreibung
Produktbeschreibung
Mechanische Daten
Elektrische & optische Daten
Schnittstelle & Steuerung
Anwendungen
Charakteristiken / Spezifikationen
- Modell: WFN0570A2T0WADNT000
- 5,7-Zoll IPS TFT-LCD Modul mit resistivem Touchscreen (RTP)
- Auflösung: 640 x 480 Pixel (4:3)
- Typische Helligkeit: 400 cd/m²; Oberfläche: entspiegelt (Anti-Glare)
- Betrachtungswinkel (IPS): 89/89/89/89
- Schnittstelle: RGB 18 bit (SYNC+DE)
- TFT-Treiber-IC: JD9168S oder gleichwertig
- Typische Betriebsspannung VCC: 3.15 V
- Betriebstemperaturbereich: -30°C bis +80°C
Mechanische Daten
- Größe: 5,7 Zoll
- Modulabmessungen: 124.7 x 100 x 7.41 mm
- Aktiver Bereich: 115.2 x 86.4 mm
- Pixelabstand: 0.18 x 0.18 mm
- Seitenverhältnis: 4:3
Elektrische & optische Daten
- Punktmatrix: 640 x RGB x 480 (TFT)
- Helligkeit (typ): 400 cd/m²
- Oberfläche: Anti-Glare
- Versorgungsspannung VCC: Min 3.0 V / Typ 3.15 V / Max 3.3 V
- Versorgungsstrom ICC: Typ 50 mA / Max 75 mA
- LED-Betriebsbedingungen: ILED Typ 80 mA; VLED+ Typ 18.0 V (15.6–19.2 V); LED-Lebensdauer Typ 50,000 Hr
Schnittstelle & Steuerung
- Schnittstelle: 18-Bit RGB im SYNC+DE-Modus
- Benötigte Signale: pixel clock / sync / DE für RGB-Betrieb
- TFT-Treiber-IC: JD9168S oder gleichwertig
Anwendungen
- Industrielle HMI
- Steuergeräte
- Messgeräte
- Embedded-Anwendungen mit resistiver Touch-Eingabe und erweitertem Temperaturbereich
Charakteristiken / Spezifikationen
- Modell: WFN0570A2T0WADNT000
- Größe: 5,7 Zoll
- Auflösung: 640 x 480
- Panel-Typ: IPS, TFT, transmissiv
- Betrachtungswinkel: 89/89/89/89
- Helligkeit: typisch 400 cd/m²
- Touchscreen: resistiver Touchscreen (RTP)
- TFT-Treiber-IC: JD9168S (oder gleichwertig)
- Schnittstelle: 18-Bit RGB (SYNC+DE)
- Versorgungsspannung VCC: 3.0–3.3 V (typ 3.15 V)
- Betriebstemperatur: -30°C bis +80°C
- Modulabmessungen: 124.7 x 100 x 7.41 mm; AA: 115.2 x 86.4 mm
