Auswertungsplatine für Display WL0F00088000BGXAANA00

Produktübersicht

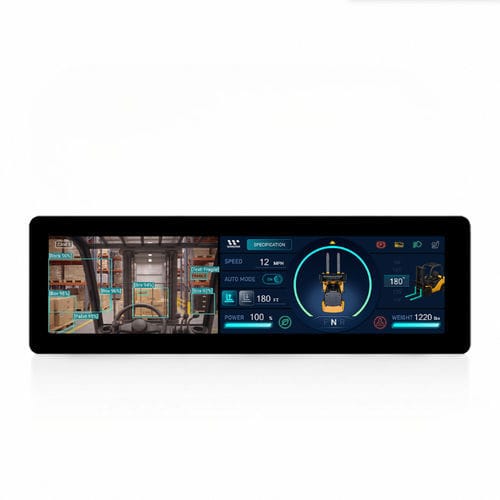

WINSTAR WL0F00088000BGXAANA00 ist ein 8,8-Zoll Bar-Type Edge-AI-Development-Board auf Basis des STM32N657 MCU. Es ist auf Embedded-AI-Vision- und fortgeschrittene MCU-basierte HMI-Projekte ausgerichtet und vereint ein Ultra-Wide IPS PCAP-Display, MIPI CSI-2 und parallele Kameraeingänge, zahlreiche Feldschnittstellen und On-Device-KI-Inferenz auf einer validierten MCU-Plattform.

Hauptfunktionen

• Display: 8,8" Ultra-Wide IPS, 1920 × RGB × 480 (4:1 Bar Type)
• Touch: Projektiv-kapazitiver Touch (PCAP)
• MCU: STM32N657; RAM 32 MB; externer Flash 64 MB
• Kamera: MIPI CSI-2 und parallele Schnittstellen
• Schnittstellen: CAN FD, RS485, RS232, Ethernet (LAN), USB-C, UART, SPI, I2C, GPIO
• Stromversorgung: Betriebsspannung 9–36 Vdc
• Helligkeit: Typ. 450 cd/m² (Min. 350 cd/m²)
• Software: Unterstützung für ST TouchGFX; Offline Wake-Word- und Sprach­erkennung

Anwendungsbereiche

• Embedded-AI-Vision-Systeme (Bild­erkennung, Objekterkennung, Anomalieerkennung)
• Industrielle Bedien- und Steuerpanels mit Breitformat-Displays
• 2U-Rack-Installationen oder flache Instrumententafeln
• Armaturen für Off‑Highway‑Fahrzeuge und Bedienertafeln
• Anlagenüberwachung und smarte Geräte

Demo Kit & Evaluation
WINSTAR bietet ein Demo Kit mit dem 8,8" HMI-Board, einem validierten Kameramodul und Zubehör zur beschleunigten Evaluierung und Prototypentwicklung von AI‑Vision- und HMI‑Anwendungen.

Produkthinweise
Modell: WL0F00088000BGXAANA00. Produktstatus: Zuverlässigkeitsprüfung läuft; Muster für Serienproduktion voraussichtlich ab Oktober verfügbar.

Technische Daten (Auszug)

• Betriebsspannung: 9 V ~ 36 V (dynamic)
• MCU: STM32N657
• RAM: 32 MB; externer Flash: 64 MB
• LCD-Größe: 8.8"; Punktmatrix: 1920 × RGB × 480
• Aktive Fläche: 218.88 (H) × 54.72 (V) mm; Modulabmessungen: 241.3 × 74.3 × 28.7 mm
• Pixelpitch: 0.114 × 0.114 mm; Helligkeit: Min 350 / Typ 450 cd/m²
• Betriebstemperatur: -20 °C bis +70 °C; Lagertemperatur: -30 °C bis +80 °C
• BOM: LCM = WF88BTYA8MNG10#; PCBA = PB4V0008R800BD661X00

Schnittstellen & Pin‑Zusammenfassung

• CON1: VIN, +3V3 (JTAG), SWCLK, SWDIO, NRST, BOOT0, SPI (CS/CLK/MOSI/MISO), UARTs, I2C, ADC/PWM/GPIO
• CON3: CAN_H / CAN_L (CAN‑Bus)
• CON4: RS485_A / RS485_B
• CON6: MIPI CSI Lanes, CAM_SCL/CAM_SDA, CAM_NRST, CAM_EN, VDD_CAM (+3.3V), TOF/IMU Interrupts, GND

Hinweis
Die Plattform ist für latenzarme, datenschutzsensible Edge‑AI‑Anwendungen auf MCU‑Architekturen optimiert und eignet sich für schnelles Prototyping sowie Serienintegration ohne Linux‑Betriebssystem.
