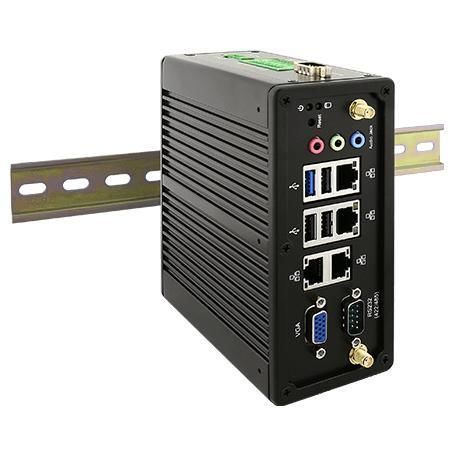

Box-PC IBDRW100-EX

für DIN-SchieneIntel® Celeron N2930RS-232

Kurzbeschreibung

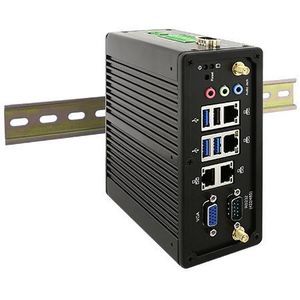

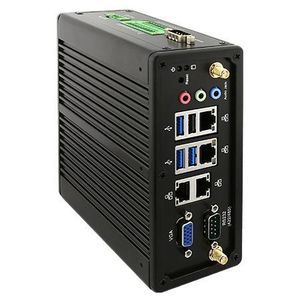

Der Winmate IBDRW100-EX ist ein ATEX- und Class I, Division 2-zertifizierter DIN-Schienen-Embedded-PC mit Intel® Celeron® N2930. Entwickelt für den Einsatz in explosionsgefährdeten Industrieumgebungen (z. B. Öl & Gas, Chemie), verfügt das Gerät über ein lüfterloses Aluminiumgehäuse, front-/oben zugängliche I/O und einen weiten Betriebstemperaturbereich für zuverlässigen Feldeinsatz.

HAUPTMERKMALE

• ATEX Zone 2 (II 3G Ex nA IIC T4 Gc) und Class I, Division 2 zertifiziert
• Für industrielle Automatisierung und DIN-Schienen-Installation ausgelegt
• Intel® Celeron® N2930 Prozessor (1.83–2.16 GHz)
• 1 x RS232/422/485 (per Jumper umschaltbar)
• 4 x Gigabit-LAN, 1 x USB 3.0, 3 x USB 2.0, 1 x VGA, Line-Out, isolierter DC-Eingang
• Lüfterloses Design und Aluminiumgehäuse zur passiven Wärmeableitung
• Betriebstemperatur: -20 °C bis 60 °C
• AWS IoT Greengrass zertifiziert

Zertifizierungen

• ATEX II 3G Ex nA IIC T4 Gc (Zone 2)
• Class I, Division 2, Groups A,B,C,D (C1D2)
• CE, FCC
• UL 508; CSA C22.2 No.142-m1987
• UL 60950-1; CSA C22.2 No. 60950-1-07; EN 62368-1
• EN 60079-0; EN 60079-15
• MIL-STD-810G (Optionen für Vibration/Stoß)

Produktbeschreibung und Einsatzbereiche
Die Doppelzertifizierung (ATEX / C1D2) und das kompakte DIN-Schienen-Format machen den IBDRW100-EX geeignet als Remote-Datensammler, Protokoll-Gateway oder HMI-Knoten in Gefahrenzonen. Die front-/oben angeordneten I/O erleichtern Verkabelung und Wartung in Schaltschränken und Feldgehäusen.

Systemspecs

• Prozessor: Intel® Celeron® N2930 (1.83–2.16 GHz)
• Arbeitsspeicher: 1 x SO‑DIMM DDR3L 1600 MHz; 4 GB Standard; bis 8 GB optional
• Speicher: mSATA SSD 128 GB Standard; 256/512 GB optional; SATA III optional für 2,5" Laufwerk
• Ethernet: 4 x Intel® Gigabit Ethernet Controller (bei WLAN ggf. ein Port deaktiviert)
• Sicherheit: TPM (optional)
• OS: Windows 7 Embedded / Windows 10 IoT Enterprise (64-bit) / Ubuntu 20.04 (optional)
• WLAN/BT: optional über mPCIe; Erweiterung: 2 x mPCIe Slots

Mechanik

• Abmessungen: 139 x 65,4 x 152 mm
• Gewicht: ca. 1,5 kg
• Montage: DIN-Schiene
• Gehäuse: Aluminium
• Kühlung: lüfterlos

Umgebung

• Betriebstemperatur: -20 °C bis 60 °C
• Lagertemperatur: -40 °C bis 80 °C
• Betriebsfeuchte: 10%–90% RH, non‑condensing
• Stoß & Vibration: MIL-STD-810G Optionen

I/O Anschlüsse

• USB: 1 x USB3.2 Gen1 (Type-A), 3 x USB2.0 (Type-A)
• Seriell: 1 x RS232/422/485 DB9 (Standard RS232), 1 x isolierter RS422/485 DB9 (Standard RS422)
• LAN: 4 x Gigabit RJ45
• Video: 1 x VGA DB15
• Audio: Mic in; Line in; Line out
• DIDO: 1 x isoliertes 5V 9-in/9-out DIO (20‑Pin Terminal Block); optionale isolierte 30V Varianten
• Stromversorgung: 1 x isoliert 9–36V DC via 3‑Pin Terminal Block

Strom

• Eingang: isoliert 9–36V DC (3‑Pin Terminal Block)
• Adapter: 12V 36W (typisches Zubehör)

Bedienelemente & Tasten

• Reset-Taste x1

Zubehör (inkl. / optional)

• Inklusive: 100~240V AC→DC Adapter, Netzkabel, Terminal Blocks für DIDO, Open‑Wire Kabel, DIN‑Rail Montagekit, Kabelhalter
• Optional: DIN‑Rail Montageclip (DR-MC), Kabelhalter‑Kit (DR-CH), zusätzliche mSATA/SSD, WLAN‑Module

Anwendungen

• Bohrlochkopf‑Überwachung, Chemikalienbehälter‑Überwachung, Raffinerie‑Daten‑Gateway, Industrie‑Automatisierungs‑Gateways in Gefahrenzonen

Technische Daten

• Modell: IBDRW100-EX
• Marke: Winmate
• CPU: Intel® Celeron® N2930 (1.83–2.16 GHz)
• RAM: 4 GB DDR3L (Standard), erweiterbar
• Speicher: mSATA SSD 128 GB (Standard); SATA III Option für 2,5"
• I/O: 4 x GigE, 4 x USB, RS232/422/485, VGA, Audio
• Stromversorgung: 9–36V DC isoliert
• Betriebstemperatur: -20 °C bis 60 °C
• Zertifizierungen: ATEX Zone 2; Class I Div.2; CE; FCC; UL; CSA; EN 62368-1
