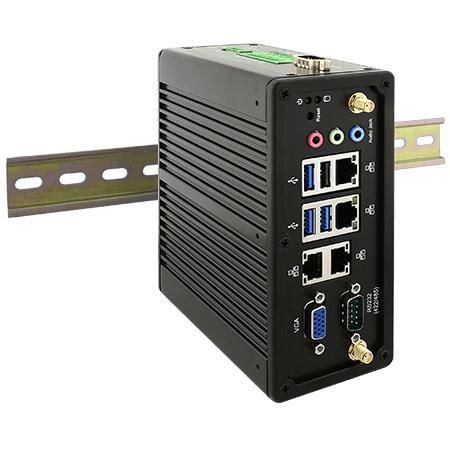

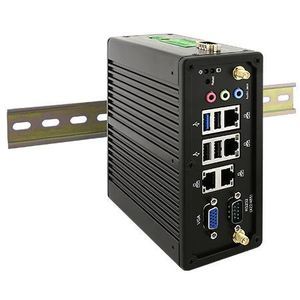

Box-PC IBDRW100-EX-P

für DIN-SchieneIntel® Atom x7-E3950Intel® Apollo Lake E3950

Überblick
Der Winmate IBDRW100-EX-P ist ein DIN‑Rail Box‑PC, ATEX / Class I, Division 2 (C1D2) zertifiziert und für den Einsatz in explosionsgefährdeten Bereichen ausgelegt. Er nutzt einen Intel® Atom® E3950 in einem lüfterlosen Aluminiumgehäuse und eignet sich für Öl & Gas, chemische Prozesse und industrielle Automatisierung mit front-/top‑zugänglichen I/O.

Hauptmerkmale

• ATEX / Class I, Division 2 (C1D2) Eignung für Gefahrenbereiche
• DIN‑Schienengehäuse für Schaltschränke und Bedienfelder
• Intel® Atom® E3950 Onboard (1,6 GHz, bis 2,0 GHz)
• RS232/422/485 seriell, Auswahl über BIOS
• 4 x Gigabit LAN, 3 x USB3.0, 1 x USB2.0, 1 x VGA, Standard Audio I/O
• Fanless passive Kühlung, Aluminiumgehäuse
• Betriebstemperaturbereich: -40 °C bis 70 °C
• AWS IoT Greengrass Zertifizierung für Edge‑Integration

Zertifizierungen

• CE, FCC, IC
• UL 62368-1, EN 62368-1, CSA C22.2 No. 62368-1-14
• Class I, Div.2, Groups A,B,C,D T4(T5)
• CAN/CSA C22.2 NO. 213-17, UL 121201 Ed.9
• MIL‑STD Optionen für Stoß & Vibration

System­spezifikation

• Prozessor: Intel Atom E3950 (1,6 GHz, bis 2,0 GHz); E3940/E3930 Optionen
• Arbeitsspeicher: 4 GB Standard, bis 8 GB optional
• Speicher: 128 GB SSD Standard; 256/512 GB optional; M.2 2242 B‑Key (SATA); 1 x SATA III für 2,5" SSD/HDD (optional)
• Ethernet: 4 x Gigabit RJ45
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 10 IoT Enterprise 64‑bit (optional), Linux Ubuntu 20.04 (optional)
• WLAN/BT: optional via M.2 2230 E‑Key

Mechanik

• Abmessungen: 139 x 65,4 x 152 mm
• Gewicht: ca. 1,5 kg
• Montage: DIN‑Schiene
• Gehäuse: Aluminium, lüfterlos

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: -40 °C bis 70 °C
• Lagerungstemperatur: -40 °C bis 80 °C
• Stoß & Vibration: MIL‑STD Optionen verfügbar

E/A‑Anschlüsse

• USB: 3 x USB3.2 Gen1 (Type‑A); 1 x USB2.0
• Seriell: 1 x RS232/422/485 DB9 (wahlweise); 1 x isolierte RS422/485 DB9 (optional)
• LAN: 4 x Gigabit RJ45
• Video: 1 x VGA DB15
• Audio: Mic in, Line in, Line out
• DIDO: 1 x Isolated 5V 9‑in/9‑out DIO (20‑Pin Terminal Block); optionale 30V DIO Varianten
• Stromversorgung: Isolierter 9–36V DC Eingang über 3‑Pin Terminal Block

Strom & Zubehör

• Versorgungsspannung: 9 V bis 36 V DC
• Adapter: typ. 12 V, 84 W (kit‑abhängig)
• Lieferumfang: AC 100–240V zu DC Adapter, Netzkabel, Terminal Blocks für DIDO, DIN‑Rail Montagekit, Kabelhalter
• Optionale Zubehörteile: DIN Rail Mounting Clip (DR‑MC), Cable Holder Kit (DR‑CH)

Produktsicherheits‑Hinweise

• Das Suffix "-EX" kennzeichnet Explosionsgefährdungstauglichkeit; elektrische Sicherheits‑ und Anschlussvorschriften in Gefahrenbereichen beachten.
• Das fanless Design reduziert bewegliche Teile; Oberflächentemperaturen und Anschlussverfahren für C1D2‑Installationen prüfen.
• Keine Anschluss-/Trennvorgänge unter Spannung in Gefahrenbereichen durchführen; sichere Verdrahtung verwenden.

Anwendungen & Technische Zusammenfassung

• Modell: IBDRW100-EX-P
• Typische Einsatzgebiete: Pipeline‑Überwachung, Raffinerie‑Automation, chemische Dosierung in Zone 2
• Schlüsselwerte: Intel® Atom® E3950, 4 GB Standard (8 GB opt.), 128 GB SSD Standard, 4 x GbE, RS232/422/485, DIN‑Rail Montage, ATEX/C1D2 Zertifizierung
