Edge-PC IBDRW100-EL

Edge AIkünstliche IntelligenzKI-Inferenz

Übersicht

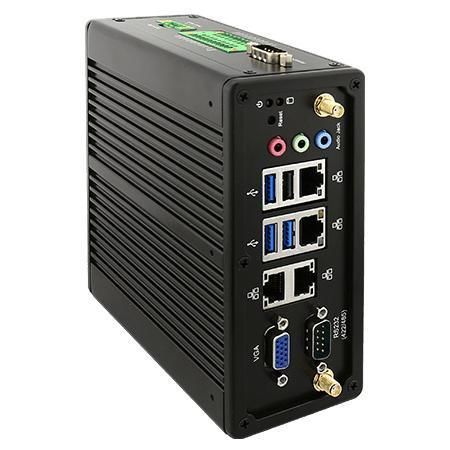

Der Winmate IBDRW100-EL ist ein DIN-Schienen-Box-PC für Bildverarbeitung, Edge-AI-Inferenz und industrielle Automatisierung. Er verfügt über einen integrierten Intel® Celeron® N6211 Prozessor, ein lüfterloses Aluminiumgehäuse, weiten Betriebstemperaturbereich und flexible I/O für Kameras, Sensoren und Steuerungssysteme.

Hauptmerkmale

• DIN-Schienen-Design für kompakte Schrankintegration
• Intel® Celeron® N6211 (bis zu 3,0 GHz)
• 1 x SO-DIMM DDR4 (bis zu 16 GB), 4 GB Standard (optionen verfügbar)
• 4 x 2,5 Giga LAN RJ45; 3 x USB 3.2 Gen2, 1 x USB 2.0
• RS232/422/485 per BIOS wählbar; optionale isolierte RS422/485
• VGA DB15, Audio I/O (Mic/Line In/Line Out)
• Lüfterloses Aluminiumgehäuse, isolierte 9–36V DC Stromversorgung
• AWS IoT Greengrass zertifiziert

Typische Anwendungen

• Maschinenvision und Inspektionssysteme
• Edge-AI-Inferenz und Analytik
• Fabrikautomation, Protokollgateway, Datenerfassung

Produktmerkmale
Das kompakte DIN-Schienen-Format ermöglicht einfache Montage in Steuergehäusen. Das lüfterlose Aluminiumgehäuse gewährleistet passive Wärmeableitung im industriellen Temperaturbereich. Mehrere Hochgeschwindigkeits-LAN-Ports und flexible serielle Schnittstellen unterstützen Kameras, Sensoren und SPS.

System-Spezifikation

• Prozessor: Intel® Celeron® N6211 (up to 3.0GHz)
• Speicher: 4GB Standard; optional 8GB; 1 x SO-DIMM DDR4 bis zu 16GB
• Speicherplatz: 128GB SSD Standard; optional 256/512GB/1TB/2TB; 1 x SATA III für 2,5" SSD/HDD (optional)
• Ethernet: 4 x 2.5 Giga LAN (Intel® Controller)
• Sicherheit: TPM 2.0
• Betriebssystem (optional): Windows 11 IoT Enterprise, Windows 11 Pro, Windows 10 IoT Enterprise, Ubuntu 22.04
• Erweiterung: M.2 2230 E-key (Wi‑Fi), M.2 2242 B-key (SSD)

Mechanik

• Abmessungen: 139 x 65,4 x 152 mm
• Gewicht: 1,5 kg
• Montage: DIN-Schiene
• Gehäuse: Aluminium, lüfterlos

Umgebung

• Betriebstemperatur: -20°C bis 60°C
• Lagerungstemperatur: -40°C bis 70°C
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Stoß & Vibration: MIL-STD-810H Optionen

Zertifizierungen

• CE, FCC, IC
• UL/CSA 62368-1
• AWS IoT Greengrass

IO-Ports

• USB: 3 x USB 3.2 Gen2 (Type-A), 1 x USB 2.0 (Type-A)
• Seriell: 1 x RS232/422/485 DB9 (wählbar); 1 x isolierte RS422/485 DB9 (Option)
• LAN: 4 x 2.5 Giga LAN RJ45
• Video: 1 x VGA DB15
• Audio: Mic in, Line in, Line out
• Expansion: 1 x M.2 2242 B-key (SATA SSD), 1 x M.2 2230 E-key (Wi‑Fi)
• DIDO: Isoliertes 5V 9-in/9-out DIO (20-polig), optionale 30V Varianten
• Stromeingang: Isoliert 9–36V DC (3-poliger Anschluss)

Bedienelemente & Zubehör

• Reset-Taster
• Zubehör inkl./optional: 100–240V AC→DC Adapter, Netzkabel, Anschlussklemmen für DIDO, Open-Wire-Kabel, Adapterkabel, DIN-Schienen-Montagesatz

Stromversorgung

• Nennspannung: 9–36V DC isoliert
• Adapter: 12V 84W (aufgeführt)

Technische Daten

• Modell: IBDRW100-EL
• CPU: Intel® Celeron® N6211
• RAM: SO-DIMM DDR4 bis zu 16GB (4GB Standard)
• Speicher: 128GB SSD Standard, erweiterbar
• Netzwerk: Quad 2.5 GbE
• Montage: DIN-Schiene
• Betriebstemp.: -20°C bis 60°C
• Zertifikate: CE / FCC / IC, UL/CSA 62368-1, AWS IoT Greengrass
