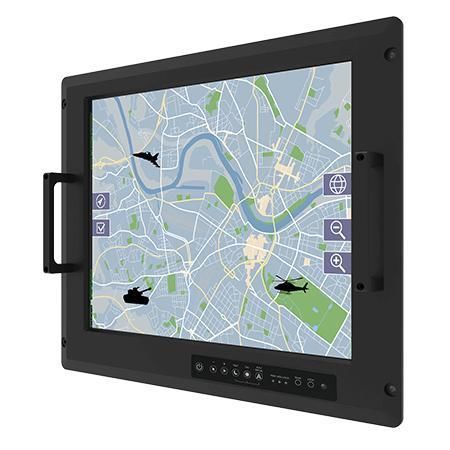

Panel-PC / mit resisitivem Touchscreen R19IW3S-MLA3-89

mit TouchscreenTFT LCDmit resistivem 5-Draht-Touchscreen

Kurzbeschreibung
Das R19IW3S-MLA3-89 ist ein 19" Verteidigungs-Console Rack Panel-PC für Einsatzzentralen und mission-kritische Umgebungen. Gemäß MIL-STD-810G (Umwelt) und MIL-STD-461F (EMV) konstruiert, mit korrosionsgeschütztem Metallgehäuse, lüfterlosem Design und MIL‑DTL‑38999 Strom-/Signalsteckverbindern für Systemkompatibilität.

HAUPTMERKMALE

• 19" SXGA TFT LCD (1280 x 1024)
• Intel® Core™ i7-8665UE Prozessor (Standard)
• Korrosionsgeschütztes Gehäuse; lüfterloses Design
• Konform mit MIL-STD-810G / MIL-STD-461E/F/G
• Bündiges Rack / 9U Rack-Montage-Mechanik
• On-Screen-Display (OSD) und physische OSD-Tasten
• AC 110~240 V Standard; optional isolierter DC 9~36 V Eingang
• Integrierter Helligkeitssensor für automatische Regelung
• Verteidigungs-Steckverbinder (MIL‑DTL‑38999 Typ I & Typ III)

ZERTIFIZIERUNGEN

• MIL‑STD 461E/F/G (RE101 / RE102 / CE101 / CE102 / CS118 u.a.)
• MIL‑STD 810G/H (Vibration, Feuchte, Transportsturz)
• CE
• FCC

Produkt-Highlights

• Robuste Rechensystemplattform geprüft für militärische Umwelt- und EMV-Anforderungen.
• Ergonomisches Konsolendesign für Kommandozentralen mit Rackintegration.
• MIL‑DTL‑38999 Steckverbinder zur Kompatibilität mit vorhandenen Verteidigungssystemen; Typ I für Strom, Typ III optional für I/O.
• Touchscreen-Optionen und physische OSD-Tasten für schnellen Frontzugriff.
• Automatische Helligkeitsregelung über integrierten Lichtsensor.

System & Plattform

• Prozessor: Intel Core i7-8665UE 1.7 GHz (bis 4.4 GHz) Standard; Intel Core i5-8265U optional.
• Speicher: 1 x SO-DIMM DDR4 2400 MHz, 4 GB Standard; Optionen: 8GB / 16GB / 32GB.
• Speicher: 1 x M.2 2242 B-key SSD 128 GB Standard; optional 256 / 512 GB; 1 x SATA III für 2.5" optional.
• Ethernet: Intel® I210-AT und I219-LM.
• Betriebssystem: Windows 10 IoT Enterprise (64-bit) optional.

Display & Touch

• 19.0" SXGA (1280 x 1024).
• Panelhelligkeit 350 nits; Kontrast 1000:1; Betrachtungswinkel 85/85/80/80.
• Aktive Fläche: 376.32 x 301.06 mm.
• Touch/Glas: AR Schutzglas Standard; optional 5-wire resistive, resistive mit EMI-Mesh oder EMI-Glas.

Umgebung

• Betriebsfeuchte: 10%–95% RH.
• Betriebstemperatur: -20°C bis 60°C.
• Lagertemperatur: -30°C bis 70°C.

Konformität & Militärstandards

• MIL‑STD 461 (RE/CE/CS/RS Serien je nach Anwendung) mit EMI-Glas/-Touch Optionen.
• MIL‑STD 810G/H für Vibration, Feuchte und Transportsturztests.

IO Ports

• USB: 1 x USB 2.0 A Type (MIL‑DTL‑38999/3)
• Seriell: 2 x RS-232 (MIL‑DTL‑38999/3)
• LAN: 1 x LAN (MIL‑DTL‑38999/3)

Mechanik

• Abmessungen: 482.6 x 399.3 x 81.4 mm.
• Montage: VESA Mount / Rack Mount (bündiges Rack, 9U Mechanik).
• Gehäuse: Metallgehäuse mit Aluminiumblende; Korrosionsschutz.
• Kühlung: Lüfterloses Design.

Stromversorgung

• Leistungsangabe: AC 100~240 V universell (±10%) Standard; optional DC 9~36 V isoliert (±10%).

Steuerung

• 8-Tasten OSD-Bedienfeld: Power, Brightness DOWN, Brightness UP, Night, Day, Auto/Manual, Reset, Lock.

Zubehör

• Inklusive / verfügbar: Bedienungsanleitung (Hardcopy), CD-ROM mit Treiber-Utilities, Netzkabel MIL‑DTL‑38999/1, RS232-Kabel MIL‑DTL‑38999/3.

Technische Daten

• Modell: R19IW3S-MLA3-89
• Brand: Winmate
• Displaygröße: 19.0 inches (SXGA 1280 x 1024)
• Prozessor (Standard): Intel Core i7-8665UE (1.7 GHz, bis 4.4 GHz)
• Speicher (Standard): 4 GB DDR4 2400 MHz (1 x SO-DIMM); bis 32 GB optional
• Speicher (Standard): M.2 2242 B-key SSD 128 GB; optional 256/512 GB; SATA III 2.5" optional
• Helligkeit: 350 nits; Kontrast: 1000:1
• Touch-Optionen: AR Protection Glass Standard; resistive oder EMI glass optional
• Abmessungen: 482.6 x 399.3 x 81.4 mm
• Montage: VESA / Rack mount
• Stromversorgung: AC 100~240 V (Standard); DC 9~36 V isoliert optional
• Umgebung: Betrieb -20°C bis 60°C; Lagerung -30°C bis 70°C; Feuchte 10%–95% RH
• Standards & Zertifikate: MIL‑STD‑810G/H, MIL‑STD‑461E/F/G, CE, FCC
• I/O: USB 2.0 A (MIL‑DTL‑38999/3), 2 x RS-232 (MIL‑DTL‑38999/3), 1 x LAN (MIL‑DTL‑38999/3)
• Gehäuse: Metallgehäuse mit Aluminiumblende; korrosionsgeschützt; lüfterlos
