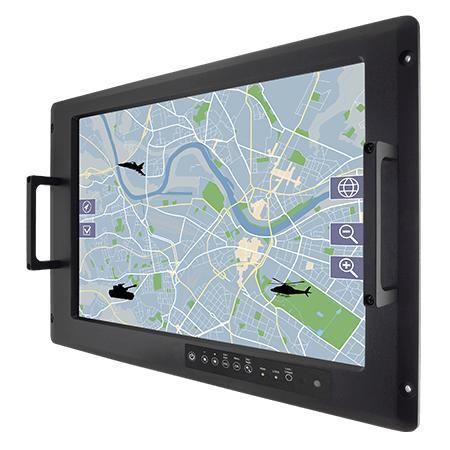

Panel-PC / TFT LCD W24IB3S-RKS1ML

mit resistivem 5-Draht-Touchscreen24"1920 x 1200

Übersicht
Der Winmate W24IB3S-RKS1ML ist ein 24-Zoll Defence Console Rack Panel PC auf Basis der Intel Celeron N2930 Plattform, entwickelt für missionskritische Kommando- und Steuerungsumgebungen. Er vereint ein hochauflösendes Display, lüfterlose Kühlung und MIL‑STD‑Konformität für zuverlässigen Betrieb in rauen und mobilen Verteidigungsanwendungen.

Hauptmerkmale

• 24-Zoll TFT-LCD, 1920 x 1200 Auflösung
• Intel Celeron N2930 (bis zu 2,16 GHz)
• Korrosionsgeschütztes Metallgehäuse und lüfterloses Design
• Entspricht MIL‑STD‑810G/H und MIL‑STD‑461F/G
• Flush Rack / Rack-Montage mechanisches Design (9U, 8U Optionen)
• Frontseitige physische OSD-Steuerung (6-Tasten) und eingebauter Umgebungslichtsensor
• AC 100~240 V Standard-Eingang; optionale isolierte DC 9~36 V Versorgung
• Verteidigungs-Grade Stromsteckverbinder MIL-DTL-38999/1 und optionale MIL‑DTL‑38999 I/O

Zertifizierungen

• MIL‑STD‑461F / MIL‑STD‑461G (EMV)
• MIL‑STD‑810G / MIL‑STD‑810H (Umwelt)
• CE, FCC

Produkt-Highlights und Konstruktionsdetails
Für Kommandozentralen und Feldkommandofahrzeuge entwickelt, ermöglicht der W24IB3S-RKS1ML einfache Rack-Integration und ergonomische Konsolenlayouts. Das robuste Metallgehäuse mit Korrosionsschutz und die lüfterlose Architektur senken den Wartungsaufwand und erhöhen die Zuverlässigkeit. Verteidigungs-Grade Steckverbinder sichern die Kompatibilität mit militärischer Verkabelung und hochzuverlässigen I/O-Konfigurationen.

Touch- und Bedienelemente sind für den schnellen Feldeinsatz ausgelegt: optionale resistive Touch-Varianten, AR/EMI-Glasoptionen sowie ein 6-Tasten OSD-Pad für zentrale Anpassungen. Der Umgebungslichtsensor passt die Helligkeit automatisch an wechselnde Lichtverhältnisse an.

Einsatzszenarien
Geeignet für missionskritische Systeme wie Kommandozentralen, Feldkommandofahrzeuge, Brückenkonsolen auf Schiffen, gesicherte Kontrollräume und andere industrielle oder Energie-Anwendungen, die MIL‑STD-Konformität und rackfähige robuste Hardware erfordern.

Technische Daten

• Display: 24.0 inches, 1920 x 1200, 300 nits, Kontrastverhältnis 1000:1, Betrachtungswinkel 89/89/89/89, aktive Fläche 518.4 x 324.0 mm
• Touch / Glas: AR Protection Glass (Default); optional 5-Wire Resistive; 5-Wire Resistive mit EMI Mesh; EMI Glass
• Prozessor: Intel Celeron N2930 1.83 GHz (bis zu 2.16 GHz)
• Speicher: 1 x SO-DIMM DDR3L 1600 MHz, 4 GB Standard; 8 GB optional
• Speicher: 1 x mSATA SSD 128 GB Standard; 256 GB / 512 GB optional
• Ethernet: 2 x Intel Ethernet Controller (2 x RJ45)
• USB: 1 x USB 2.0, 1 x USB 3.0
• Seriell: 1 x RS232 (Standard) / 422 / 485
• Videoausgang: 1 x HDMI (optional)
• Betriebssystem: optional Windows 10 IoT Enterprise (64-bit) oder Linux Ubuntu 20.04
• WLAN/BT: optional
• Stromversorgung: AC 100~240 V ±10% (Standard); optional DC 9~36 V ±10% isoliert
• Stromstecker: MIL-DTL-38999/1 (inklusive)
• Abmessungen: 609.5 x 399.3 x 76.2 mm
• Montage: VESA mount Standard; Rack mount optional (mechanische Optionen 9U/8U)
• Gehäuse: Metallgehäuse mit Aluminiumblende; Korrosionsschutz
• Kühlung: fanless Design
• Betriebsfeuchte: 10% bis 95% RH
• Betriebstemperatur: 0 ~ 50°C; Lagertemperatur: -10 ~ 60°C
• Stoß & Vibration: USA MIL‑STD‑810H Methoden für Stoß (516.8) und Vibration (514.8); NATO STANAG/AECTP Optionen
• TEMPEST / NATO: NSA NSTISSAM TEMPEST/1-92, NATO SDIP-27 optional
• MIL‑STD‑461G Konformität: CE101, CE102, RE101, RE102, CS118 Standard; zusätzliche CS/RS Tests optional
• Zubehör: Benutzerhandbuch (Hardcopy), CD-ROM mit Treiber-Utilities, Netzkabel MIL-DTL-38999/1
