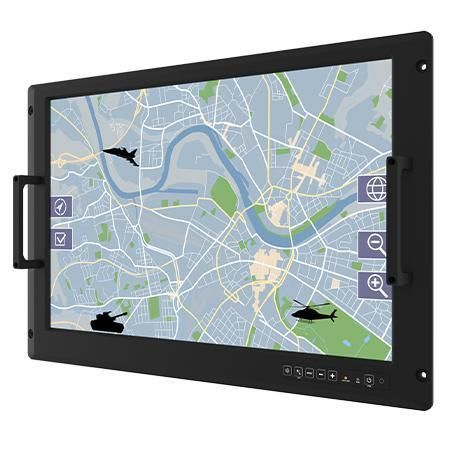

Panel-PC / TFT LCD W24IT3S-RKS1ML

Breitbild-Monitormit resistivem 5-Draht-Touchscreenmit Touchscreen

Überblick
Der Winmate W24IT3S-RKS1ML ist ein 24‑Zoll Verteidigungs‑Konsolen Rack‑Panel‑PC mit Intel® Core™ i5-1135G7 (2,4 GHz, Turbo bis 4,2 GHz). Entwickelt für Verteidigungsanwendungen und kritische Einsätze, verfügt er über ein korrosionsgeschütztes Metallgehäuse ohne Lüfter, ein flush Rack‑Design (9U) und verbindungsfestigkeitsgeprüfte Militärstecker. Standardversorgung AC 110–240 V; isolierte DC 9–36 V optional. Das System erfüllt relevante MIL‑STD‑Anforderungen für Umwelt und EMV zur Integration in Kommando‑ und Steuerungssysteme.

Hauptmerkmale

• 24" 1920 x 1200 hochauflösendes TFT‑LCD
• Intel® Core™ i5-1135G7 2,4 GHz (Turbo bis 4,2 GHz) (Standard), höhere CPU‑Optionen verfügbar
• Lüfterloses Design und korrosionsgeschütztes Metallgehäuse
• Konformität mit MIL‑STD‑810 und MIL‑STD‑461 Serien
• Flush Rack / Rackmontage (9U)
• OSD mit 6‑Tasten Bedienfeld
• AC 110–240 V Eingang (Standard); isoliertes DC 9–36 V optional
• Eingebauter Lichtsensor für automatische Helligkeitsregelung
• Verteidigungs‑Stromstecker MIL‑DTL‑38999/1

Zertifikate

• CE
• FCC
• MIL‑STD‑810G / MIL‑STD‑810H (Umwelt‑, Vibrations‑ und Sturzvarianten)
• MIL‑STD‑461E / MIL‑STD‑461F / MIL‑STD‑461G (EMV‑Konformitätsvarianten)

Konstruktion und Bedienung
Zuverlässige Rechnertechnik für Verteidigungsanwendungen und raue Umgebungen. Ergonomisches Command‑Center‑Design zur Integration in Kontrollräume und Feldeinheiten. MIL‑DTL‑38999 Steckverbinder (Typ I Standard, Typ III optional) gewährleisten Kabel‑zu‑Panel Kompatibilität in missionskritischen Anwendungen. Frontpanel kombiniert Touchscreen und physische OSD‑Tasten für schnellen Zugriff. Eingebauter Umgebungslichtsensor passt die Displayhelligkeit automatisch an.

Technische Daten

• Modell: W24IT3S-RKS1ML
• Displaygröße: 24,0 inches
• Auflösung: 1920 x 1200
• Panel‑Helligkeit: 300 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 89° / 89° / 89° / 89°
• Active Area: 518,4 x 324,0 mm
• Touch / Glas: AR Protection Glass (Standard); optional 5‑Wire Resistive; 5‑Wire Resistive mit EMI Mesh Filter; EMI Glass
• Prozessor: Intel® Core™ i5-1135G7 2,4 GHz (bis 4,2 GHz) (Standard); Intel® Core™ i5-1145G7 optional
• Arbeitsspeicher: 4 GB (Standard); optional 8 GB / 16 GB / 32 GB
• Speicher: 128 GB bis zu 2 TB
• Ethernet: 2 x Intel® Ethernet Controller (2 x RJ45)
• Sicherheit: TPM 2.0
• Betriebssystemoptionen: Windows 11 IoT Enterprise SAC (64‑bit); Windows 10 IoT Enterprise (64‑bit); Linux Ubuntu 22.04 (optional)
• Betriebsfeuchte: 10% bis 95% RH
• Betriebstemperatur: 0 ~ 50 °C
• Lagertemperatur: -10 ~ 60 °C
• Vibration & Stoß: MIL‑STD‑810H Method 514.8 (Vibration) und Method 516.8 (Drop) Varianten
• TEMPEST Optionen: NSA NSTISSAM TEMPEST/1‑92 (optional); NATO SDIP‑27 (optional)
• MIL‑STD‑461 Konformität: CE101, CE102, RE101, RE102, CS118 Standard; zusätzliche CS/RS Tests optional
• Zertifizierungen: CE, FCC
• Abmessungen: 609,5 x 399,3 x 76,2 mm
• Montage: Rack mount (Standard); Panel mount (optional); VESA mount (optional)
• Gehäuse: Metallgehäuse mit Aluminiumblende; Korrosionsschutz
• Kühlung: Lüfterloses Design
• IO‑Ports: 2 x USB 3.0; 1 x RS232/422/485 (Default RS232) mit optionalem zweiten RS232; 2 x RJ45 LAN; 1 x HDMI (optional)
• Zubehör: Bedienungsanleitung (Hardcopy); CD‑ROM mit Treiber‑Utilities; Netzkabel MIL‑DTL‑38999/1
• Stromversorgung: AC 100~240 V Universal ±10% (Standard); DC 9~36 V ±10% (optional)
• Bedienelemente: 6‑Tasten OSD‑Pad: Power / Brightness DOWN; Brightness UP / Night; Day / Exit; Auto / Menu
