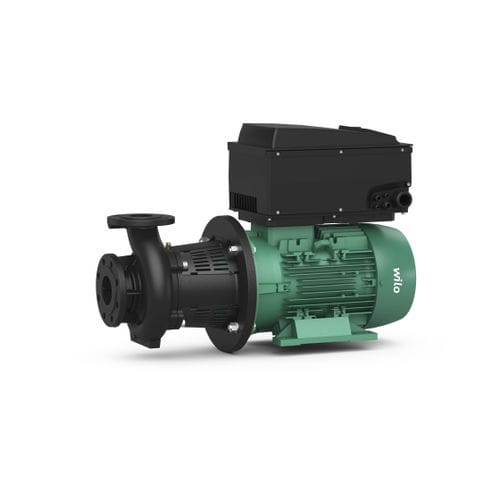

Impellerpumpe CronoBloc-BL-E series

Wasserelektrischstationär

Kurzübersicht

• Energieeinsparung durch integrierte elektronische Leistungsanpassung
• Optionale Schnittstellen zur Buskommunikation durch einsteckbare IF-Module
• Einfache Bedienung durch bewährte Grüne-Knopf-Technologie und Display
• Integrierter Motorvollschutz (KLF) mit Auslöseelektronik
• Anwendergerecht durch Leistungen und Hauptabmessungen nach EN 733 (für Normpumpen)

Produktauswahl (Auszug)
Produktbezeichnung | MEI | IE | Saugseitiger Rohranschluss DNs | Druckseitiger Rohranschluss DNd | Gleitringdichtung | Motornennleistung P2 | Phase | Artikelnummer | GRD-Gruppe
CronoBloc-BL-E32/95-1,5/2 | 0,4 | IE4 | DN 50 | DN 32 | AQ1EGG | 1,5 kW | 3 | 2222270 | 12
CronoBloc-BL-E32/95-1,5/2-R1 | 0,4 | IE4 | DN 50 | DN 32 | AQ1EGG | 1,5 kW | 3 | 2222272 | 12
CronoBloc-BL-E32/95-1,5/2-R1-S1 | 0,4 | IE4 | DN 50 | DN 32 | Q1Q1X4GG | 1,5 kW | 3 | 2222273 | 12
CronoBloc-BL-E32/95-1,5/2-S1 | 0,4 | IE4 | DN 50 | DN 32 | Q1Q1X4GG | 1,5 kW | 3 | 2222271 | 12
CronoBloc-BL-E32/105-2,2/2 | 0,4 | IE4 | DN 50 | DN 32 | AQ1EGG | 2,2 kW | 3 | 2222434 | 12
CronoBloc-BL-E32/105-2,2/2-R1 | 0,4 | IE4 | DN 50 | DN 32 | AQ1EGG | 2,2 kW | 3 | 2222436 | 12
CronoBloc-BL-E32/105-2,2/2-R1-S1 | 0,4 | IE4 | DN 50 | DN 32 | AQ1EGG | 2,2 kW | 3 | 2222437 | 12
CronoBloc-BL-E32/115-3/2 | 0,4 | IE4 | DN 50 | DN 32 | AQ1EGG | 3 kW | 3 | 2222426 | 12
CronoBloc-BL-E32/115-3/2-R1 | 0,4 | IE4 | DN 50 | DN 32 | AQ1EGG | 3 kW | 3 | 2222428 | 12
CronoBloc-BL-E32/115-3/2-R1-S1 | 0,4 | IE4 | DN 50 | DN 32 | AQ1EGG | 3 kW | 3 | 2222429 | 12
Anzahl Treffer: [312]

Baureihenbeschreibung
Elektronisch geregelte Trockenläufer-Einzelpumpe in Block-Bauart mit Flanschanschluss und automatischer Leistungsanpassung.

Anwendung
Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser‑Glykol‑Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.

Ausstattung / Funktion
Betriebsarten

• Δp-c für konstanten Differenzdruck
• Δp-v für variablen Differenzdruck
• PID-Control
• Stellerbetrieb (n = constant)

Handbedienebene

• Grüner Knopf und Display

Manuelle Funktionen

• Einstellung des Differenzdruck-Sollwertes
• Einstellung der Drehzahl (Handstellbetrieb)
• Einstellung der Betriebsart
• Einstellung Pumpe EIN/AUS
• Konfiguration aller Betriebsparameter
• Fehlerquittierung

Externe Steuerfunktionen

• 1x Steuereingang „Vorrang Aus“
• 1x Steuereingang „Externer Pumpentausch“ (nur wirksam bei Doppelpumpenbetrieb)
• 1x Analogeingang 0–10 V, 2–10 V, 0–20 mA, 4–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
• 1x Analogeingang 0–10 V, 2–10 V, 0–20 mA, 4–20 mA für Ist‑Wert‑Signal des Drucksensors

Melde- und Anzeigefunktionen

• Sammelstörmeldung (SSM)
• Sammelbetriebsmeldung (SBM)

Datenaustausch

• Infrarot Schnittstelle zum drahtlosen Datenaustausch mit IR‑Stick
• Steckplatz für Wilo IF‑Module (Modbus, BACnet, CAN, PLR, LON) zur Anbindung an die Gebäudeautomation
• Schnittstelle zur Doppelpumpenkommunikation

Sicherungsfunktionen

• Motorvollschutz mit integrierter Auslöseelektronik
• Zugriffssperre

Doppelpumpen‑Management

• Haupt-/Reservebetrieb (automatische Störumschaltung)
• Haupt-/Reservebetrieb Pumpentausch nach 24 Stunden
• Additionsbetrieb
• Additionsbetrieb (wirkungsgradoptimierte Spitzenlast‑Zu‑ und ‑Abschaltung)

Typenschlüssel (Beispiel)
Beispiel | BL-E 80/145-11/2-xx
BL-E = Blockpumpe mit elektronischer Regelung
80 = Nennweite DN des Rohranschlusses (Druckstutzen)
145 = nominaler Laufraddurchmesser in mm
11 = Motornennleistung P2 in kW
2 = Polzahl
-xx = Variante z. B. R1 Ausführung ohne Differenzdrucksensor

Technische Daten

• Zulässiger Temperaturbereich: -20 °C bis +140 °C
• Mindesteffizienzindex (MEI) ≥ 0,4
• Gleitringdichtung für die Wasserförderung bis Tmax = +140 °C. Bis T ≤ +40 °C ist Glykolbeimischung 20–40 % zulässig. Bei Glykolanteilen >40 % bis max. 50 % und Medientemperatur > +40 °C bis max. +120 °C oder anderen Medien ist alternative Gleitringdichtung vorzusehen.
• Netzanschluss: 3~440 V -5 % +10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 % +10 %, 50/60 Hz
• Erfüllung der elektromagnetischen Verträglichkeit gemäß EN 61800-3:2018
• Schutzart IP 55
• Nennweite DN 32 bis DN 150
• Max. Betriebsdruck 16 bar bis +120 °C, 13 bar bis +140 °C

Werkstoffe

• Pumpengehäuse und Laterne: EN-GJL-250
• Laufrad: Standard EN-GJL-200; Sonderausführungen Bronze CuSn 10 oder Edelstahl 1.4408
• Welle: 1.4122
• Gleitringdichtung: AQEGG; andere auf Anfrage

Konstruktion

• Einstufige Niederdruck-Kreiselpumpe in Blockbauart mit axialem Saugstutzen und radialem Druckstutzen
• Gleitringdichtung
• Flanschanschluss mit Druckmessanschluss R 1/8
• Laterne, Pumpengehäuse mit Füßen, Kupplung
• Antrieb mit integrierter elektronischer Drehzahlregelung

Lieferumfang

• Pumpe
• Einbau- und Betriebsanleitung

Optionen

• Variante ...-R1 ohne Differenzdruckgeber
• Variante ...-L1 mit Bronze-Laufrad (gegen Mehrpreis)
• Variante ...-L4 mit Edelstahl-Laufrad (gegen Mehrpreis)

Zubehör

• Unterlageblöcke für Fundamentaufbau
• IR-Stick
• IF-Module (PLR, LON, BACnet, Modbus, CAN)
• Regelsysteme VR-HVAC, CCe-HVAC, SCe-HVAC
• Differenzdruckgeber (DDG)

Charakteristiken / Spezifikationen techn. (Zusammenfassung)

• Serie: CronoBloc-BL-E
• Bauart: Blockpumpe, elektronisch geregelte Trockenläufer-Einzelpumpe
• Medien: Heizungswasser, Kaltwasser, Wasser‑Glykol‑Gemische (nicht abrasiv)
• Temperaturbereich: -20 °C bis +140 °C
• MEI: ≥ 0,4
• Schutzart: IP55
• Nennweiten: DN 32 – DN 150
• Max. Betriebsdruck: bis 16 bar (bis +120 °C)
• Antrieb: integrierte elektronische Drehzahlregelung, Handbedienung über grünen Knopf + Display
• Schnittstellen: IR, Steckplatz für IF‑Module (Modbus, BACnet, CAN, PLR, LON)
• Sicherungen: Motorvollschutz mit Auslöseelektronik
