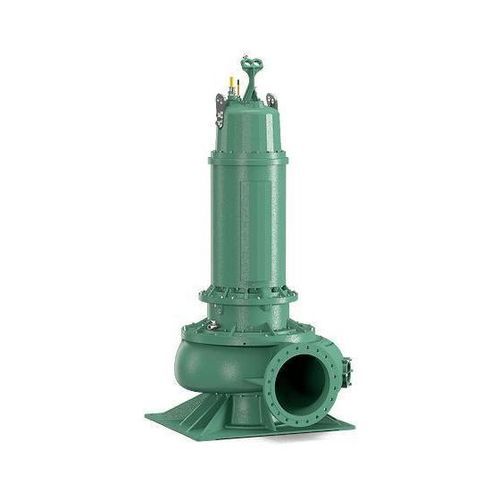

Vortexpumpe EMU FA series

für Schmutzwassermit AsynchronmotorTauch

Kurzübersicht

• Exakt auf Ihre Anforderungen individualisierbar. Für eine zuverlässige und effiziente Förderung von vorgereinigtem Abwasser und Rohabwasser.
• Vielseitig einsetzbar: Stets optimales Fördern unterschiedlicher Medien durch unterschiedliche Laufradformen.
• Energieeffizient mit optional verfügbarer IE3-Motorentechnologie.
• Geschützt gegen Abrasion und Korrosion durch Ceram-Beschichtung und Sonderwerkstoffe.
• Geeignet für den ein- und ausgetauchten Einsatz, auch im Dauerbetrieb.

Bauart
Abwasser-Tauchmotorpumpe ohne und mit aktivem Kühlsystem für den Dauerbetrieb zur stationären und transportablen Nassaufstellung sowie zur stationären Trockenaufstellung.

Anwendung
Förderung von

• Rohabwasser mit Fäkalien und langfasrigen Bestandteilen
• Abwasser mit Fäkalien
• Vorgereinigtem Abwasser ohne Fäkalien und langfasrige Bestandteile
• Prozesswasser
• Schmutzwasser

Ausstattung / Funktion

• Schwere robuste Ausführung aus Grauguss
• Oberflächengekühlter Motor oder selbstkühlende Motoren mit 1- oder 2-Kammersystem
• Optional mit Ex-Schutz nach ATEX oder FM
• Motorabhängige Überwachungseinrichtungen:
  • Wicklungstemperatur
  • Feuchtigkeitsüberwachung in Dichtungskammer und Motor-/Klemmenraum
  • Motorlagertemperatur
• Angebautes Zubehör nach Kundenwunsch

Typenschlüssel
Beispiel: Wilo-EMU FA 20.54E + FK 17.1-6/16KEx
Hydraulik: FA 20.54E
FA = Abwasser-Tauchmotorpumpe
20 = Druckanschluss Nennweite (Beispiel: x10 = DN 200)
54 = Leistungskennzahl
E = Laufradtyp (W = Freistrom, E = Einkanal, Z = Zweikanal, D = Dreikanal, V = Vierkanal)
Motor: FK 17.1-6/16KEx (Motortypen: T = oberflächengekühlter Motor; FK, FKT, HC = selbstkühlender Motor mit aktivem Kühlsystem)
17.1 = Baugröße | 6 = Polzahl | 16 = Paketlänge in mm
K = Abdichtungsausführung (H = Wellendichtring/Gleitringdichtung; G = zwei separate Gleitringdichtungen; K = Blockdichtungskassette mit zwei Gleitringdichtungen)
Ex = Mit Ex-Zulassung

Technische Daten

• Netzanschluss: 3~400 V, 50 Hz
• Betriebsart eingetaucht: S1
• Betriebsart ausgetaucht: S1 oder S2 (abhängig vom Motortyp und -datenblatt)
• Schutzart: IP68
• Isolationsklasse: H
• Medientemperatur: 3…40 °C (höhere Temperaturen auf Anfrage)
• Kugeldurchgang: 45...130 mm (je nach Hydraulik/Laufrad)
• Max. Tauchtiefe: 20 m

Werkstoffe

• Gehäuseteile: EN-GJL bzw. EN-GJS
• Laufrad: EN-GJL bzw. EN-GJS
• Statische Dichtungen: NBR oder FPM
• Medienseitige Abdichtung: Gleitringdichtung aus SiC/SiC
• Motorseitige Abdichtung: Wellendichtring aus NBR oder Gleitringdichtung aus SiC/SiC oder Kohle-Keramik
• Welle: Edelstahl 1.4021

Konstruktion / Hydraulik
Der druckseitige Abgang ist als horizontale Flanschverbindung ausgeführt. Die maximal mögliche Trockensubstanz beträgt je nach Hydraulik- und Laufradtyp max. 8%. Verwendete Laufradformen: Freistromlaufrad (W), Einkanallaufrad (E), Zweikanallaufrad (Z), Dreikanallaufrad (D), Vierkanallaufrad (V). Die Kanalhydrauliken sind mit Lauf- und Spaltring aus gehärtetem Material ausgerüstet, was zu langanhaltender Effizienz beiträgt und Wartungskosten minimiert.

Motor
Oberflächengekühlte Motoren (T-Motor): kein eigenes Kühlsystem, Abwärme wird über Gehäuseteile an Medium abgegeben; eingetaucht im Dauerbetrieb geeignet; je nach Baugröße evtl. Kurzzeitbetrieb ausgetaucht möglich. Selbstkühlende Motoren (FK, FKT, HC): aktives Kühlsystem mit integriertem Wärmetauscher, geeignet für Dauerbetrieb ein- und ausgetaucht sowie Trockenaufstellung. Dichtkammer zum Schutz des Motors ist vorhanden und optional mit Stabelektrode überwachbar. Anschlusskabel: freie Kabelenden, Standardlänge 10 m (kundenspezifisch möglich). Kabeleinführung bei T-, HC- und FKT-Motoren längswasserdicht vergossen.

Abdichtung
Je nach Motortyp stehen folgende Varianten zur Verfügung:

• Variante H: medienseitig Gleitringdichtung, motorseitig Radialwellendichtring
• Variante G: zwei unabhängig wirkende Gleitringdichtungen
• Variante K: Blockdichtungskassette mit zwei unabhängig wirkenden Gleitringdichtungen

Hocheffizienzmotoren
Optional erhältlich: IE3-Hocheffizienzmotoren (nach IEC 60034-30). Ausstattung und Funktion entsprechen den Standardmotoren; gleiche Hydrauliken verfügbar.

Ex-Zulassung
Motoren sind mit Ex-Zulassungen nach ATEX und FM erhältlich (optional).

Lieferumfang

• Anschlussfertige Abwasser-Tauchmotorpumpe
• Anschlusskabel mit freiem Kabelende
• Angebautes Zubehör
• Betriebs- und Wartungshandbuch

Optionen

• Sonderspannungen
• Wicklungsüberwachung mit Kaltleitertemperaturfühler
• Überwachungseinrichtungen für Dichtungskammer, Motor-/Klemmenraum und Lagertemperatur
• Ceram-Beschichtung für abrasive und korrosive Medien
• Ex-Zulassung nach ATEX oder FM

Zubehör

• Einhängevorrichtung oder Pumpenfuß
• Diverse Druckabgänge und Storz-Kupplungen
• Ketten
• Befestigungssätze mit Verbundanker
• Schaltgeräte, Relais und Stecker

Inbetriebnahme / Betriebsinformationen
Selbstkühlende Motoren (FK, FKT, HC): Austauchen des Motors im Dauerbetrieb möglich. Bei oberflächengekühlten Motoren (T-Motor) ist Austauchen nur erlaubt, wenn eine Betriebsart für ausgetauchten Betrieb angegeben ist; maximale Laufzeit ausgetaucht abhängig von Mediums- und Umgebungstemperatur; genaue Angaben dem Typenschild entnehmen.

Trockenlaufschutz
Das Hydraulikgehäuse muss eingetaucht sein, um Ansaugen von Luft zu vermeiden. Bei schwankenden Pegelständen ist eine automatische Abschaltung bei Unterschreiten der Mindestwasserüberdeckung erforderlich.

Horizontale Aufstellung
Horizontale Aufstellung nur nach Rücksprache mit dem Hersteller bzw. technischem Support möglich.

caractéristiques / spécifications techniques

• Netz: 3~400 V, 50 Hz
• Schutzart: IP68
• Isolationsklasse: H
• Medientemperatur: 3…40 °C (erweiterbar auf Anfrage)
• Kugeldurchgang: 45–130 mm
• Max. Tauchtiefe: 20 m
• Laufradtypen: W, E, Z, D, V
• Abdichtungsvarianten: H, G, K
• Material Gehäuse/Laufrad: EN-GJL / EN-GJS
• Welle: Edelstahl 1.4021
