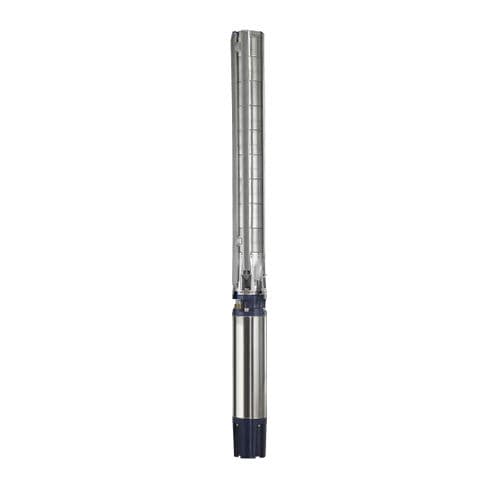

Impellerpumpe Sub TWI 6 series

für Frischwasserfür Trinkwasserelektrisch

Produktname
Sub TWI 6

Produkttyp
Tauchmotorpumpe

Highlights

• Hohe Lebensdauer durch korrosionsbeständigen Edelstahl, optional in V4A-Qualität
• Individuell konfigurierbare Motoren und Materialien für den zuverlässigen Betrieb in jedem Anwendungsfall
• Trinkwasserausführungen mit ACS‑Zulassung
• Hohe Flexibilität dank Ausführungen in 4-, 6-, 8- und 10-Zoll
• Volumenstrombereich von 1 bis 250 m³/h

Produktvarianten / Beispielaufstellung (Auszug aus Produkttabelle)
Produktbezeichnung | Netzanschluss | Motordurchmesser Ø | Stufenzahl | Motornennleistung P2 | MEI | Anschluss | Artikelnummer
Sub TWI 6.18-01-D | 3~400 V, 50 Hz | 4 in (") | 1 | 0,55 kW | 0,4 | Rp 2½ | 6091443
Sub TWI 6.18-02-CI | 3~400 V, 50 Hz | 4 in (") | 2 | 1,5 kW | 0,4 | Rp 2½ | 6079283
Sub TWI 6.18-02-D | 3~400 V, 50 Hz | 4 in (") | 2 | 1,5 kW | 0,4 | Rp 2½ | 6091442
Sub TWI 6.18-04-D | 3~400 V, 50 Hz | 4 in (") | 4 | 2,2 kW | 0,4 | Rp 2½ | 6091441
Sub TWI 6.18-05-D | 3~400 V, 50 Hz | 4 in (") | 5 | 3 kW | 0,4 | Rp 2½ | 6091440
(Hinweis: Tabelle ist umfangreich; obige Zeilen sind exemplarische Auszüge.)

Bauart
Mehrstufige Unterwassermotor-Pumpe in Zugbandausführung für den vertikalen oder horizontalen Einbau.

Anwendung
Zur Förderung von Trinkwasser (nach ACS und RI.SE), Regenwasser und Brauchwasser mit einem max. Sandgehalt von 50 g/m³ aus Brunnen und Zisternen für die:

• Bewässerung
• Beregnung
• Wasserversorgung
• Druckerhöhung
• Grundwasserhaltung und -absenkung

Ausstattung / Funktion

• Integrierter Rückflussverhinderer
• Druckanschluss nach NEMA

Typenschlüssel (Erklärung)
Beispiel: Wilo-Sub TWI 6.18-04-C-SD
Baureihe: TWI | Baugröße: 6 (Hydraulikdurchmesser in Zoll) | 18 = Nennvolumenstrom [m³/h] | 04 = Stufenanzahl der Hydraulik | C = Baureihengeneration | SD = Anlaufart (SD = Stern-Dreieck, ohne = Direktanlauf)

Technische Daten (Überblick)

• Netzanschluss: 3~400 V, 50 Hz
• Betriebsart eingetaucht: S1
• Medientemperatur: 3 – 30 °C
• Mindestströmung am Motor: 0,08 - 0,5 m/s (motorabhängig)
• Max. Sandgehalt: 50 g/m³
• Max. Startvorgänge: 20/h
• Max. Tauchtiefe: 100 m oder 350 m (motorabhängig)
• Schutzart: IP68
• Druckanschluss: Rp 2½ - Rp 3

Werkstoffe

• Hydraulikgehäuse: 1.4301 (AISI 304)
• Laufräder: 1.4301 (AISI 304)
• Welle Hydraulik: 1.4057 (AISI 431)
• Motorgehäuse: 1.4301 (AISI 304)
• Welle Motor: 1.4301 (AISI 304) oder 1.4305 (AISI 303)

Konstruktion
Hydraulik
Mehrstufige Unterwassermotor-Pumpe in Zugbandausführung mit radialen oder halb-axialen Laufrädern, integriertem Rückflussverhinderer und standardisiertem Anschluss (4"-Anschluss: NEMA-Standard; 6"-Anschluss: NEMA-Anschluss). Druckanschluss mit Gewindeflansch und Innengewinde. Alle medienberührten Teile aus korrosionsfreien Materialien.

Motor
Dreiphasen-Wechselstrommotor für Direkt- oder Stern-Dreieck-Anlauf. Abgedichteter Motor mit lackisolierter, in Harz getränkter Wicklung und Wasser‑Glykol-Füllung; oder wiederwickelbarer Motor mit PVC-isolierter Wicklung und Wasser‑Glykol-Füllung. Motorlager sind selbstschmierend.

Kühlung
Die Kühlung des Motors erfolgt durch das Fördermedium; die Pumpe ist stets eingetaucht zu betreiben. Vertikale Aufstellung optional mit oder ohne Kühlmantel; horizontale Aufstellung nur mit Kühlmantel.

Lieferumfang

• Hydraulik + Motor fertig montiert
• 4 m, 5 m oder 10 m Anschlusskabel mit Trinkwasserzulassung
• Einbau- und Betriebsanleitung

Optionen

• Hydraulik in 1.4401 (AISI 316)
• Motor in 1.4401 (AISI 316), 1.4408 (ASTM A 351) oder 1.4571 (AISI 316TI)
• Motor wiederwickelbar
• Motor mit Trinkwasserfüllung
• Druckmantelausführung zum direkten Einbau in das Rohrleitungssystem (max. Zulaufdruck: 10 bar)
• Sonderausführung nach Kundenwunsch

Zubehör

• Kühlmantelrohr
• Druckmantel
• Membrandruckbehälter
• Absperrschieber
• Schwimmerschalter
• Druckschalter
• Elektrode
• Schaltgerät
• Alarmschaltgerät
• Vergießharz-Set
• Anschlusskabel

caractéristiques / spécifications techniques

• Baureihe: Sub TWI 6 (mehrstufige Unterwassermotor-Pumpe)
• Volumenstrombereich: 1 – 250 m³/h
• Hydraulikdurchmesser: 4", 6", 8", 10" Varianten
• Netzanschluss: 3~400 V, 50 Hz
• Schutzart: IP68
• Medientemperatur: 3–30 °C
• Max. Sandgehalt: 50 g/m³
• Max. Tauchtiefe: abhängig vom Motor 100 m oder 350 m
• Materialien: überwiegend austenitische Edelstähle (AISI 304 und wahlweise AISI 316 / 316TI etc.)
• Anschlussgewinde: Rp 2½ – Rp 3 (Druckanschluss)
