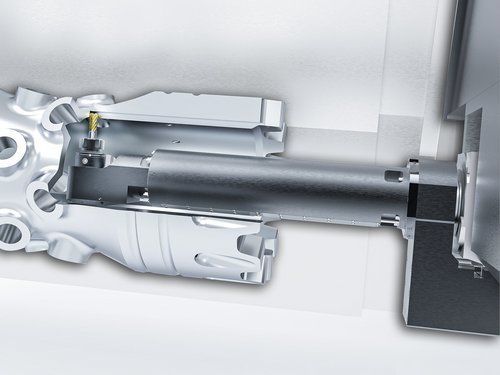

2-Achsen-Bearbeitungskopf ID

kontinuierlichCNCfür reduzierten Arbeitsbereich

Übersicht
Prismatische Werkzeugaufnahme für den automatischen Einsatz schwerer Innenbearbeitungswerkzeuge (ID) wie Bohrstangen, massive Bohrwerkzeuge und rotierende Tieflochbohrwerkzeuge mit innerer Kühlmittelzufuhr. Das System nimmt schwingungsgedämpfte Bohrstangen auf und ermöglicht längs überstehende Bearbeitungen bis zu einem Durchmesser:Längen-Verhältnis von 1:14.

Eigenschaften

• Hohe Leistungsübertragung – ausgelegt für hohe Zerspanungsleistungen
• Zuverlässiger Betrieb – unterstützt kontinuierliche Innenbearbeitungszyklen
• Flexible Zugänglichkeit – geeignet für schwer zugängliche Bohrungen und komplexe Geometrien
• Sensorischer Schutz – integrierte Sensoren schützen Werkstück, Werkzeug und Maschine

Winkelköpfe
Modulare Winkelköpfe bieten flexible Konfiguration durch individuelle Baugruppen. Komponenten lassen sich kombinieren oder erweitern (Verlängerungen, Anbauteile), um eingeschränkte Bereiche zu erreichen oder spezielle Werkzeugorientierungen zu realisieren.

ID-Drehen und ID-Bohrung
Vom Tieflochbohren über ID-Drehen bis hin zum Kammerbohren fokussieren WFL-Lösungen auf höchstmögliche Genauigkeit, Prozesssicherheit und Reproduzierbarkeit. WFL unterstützt bei der Vorbereitung von Bearbeitungsstrategien und der Implementierung von Steuerungsmechanismen zur Sicherung gleichbleibender Qualität.

CNC-Sonderkonturhalter
Mittels CNC-Konturalesestangen wird die interne Konturbearbeitung in tiefen Bohrungen (zentriert und exzentrisch) möglich, z. B. Flaschenbohrungen oder Sitztaschenbearbeitung. Antriebsköpfe sind für die Kopplung mit einer optionalen U-Achse verfügbar; CNC-Anfas- bzw. Planschaufköpfe können ebenfalls eingesetzt werden.

WFL System-Bohrstange
Gedämpfte Bohrstangen lassen sich über eine spezielle Schwalbenschwanzaufnahme sicher an der Drehen-Bohr-Fräs-Einheit befestigen. Die WFL-Systembohrstangen ermöglichen das automatische Wechseln der Schneidköpfe. Für Bohrstangen mit Durchmessern bis 220 mm und Bearbeitungslängen bis 2000 mm bietet WFL eine separate Schlitteneinheit zur maximalen Stabilität an.

Technische Daten

• Prismatische Werkzeugaufnahme für den automatischen Einsatz schwerer Innenbearbeitungswerkzeuge
• Unterstützt Bohrstangen, massive Bohrwerkzeuge und rotierende Tieflochbohrwerkzeuge mit innerer Kühlmittelzufuhr
• Schwingungsgedämpfte Bohrstangen nutzbar bis zu einem Durchmesser:Längen-Verhältnis von 1:14
• Schwalbenschwanzaufnahme für sicheren Montage gedämpfter Bohrstangen
• Automatischer Wechsel der Schneidköpfe für Systembohrstangen
• Unterstützt Durchmesser bis 220 mm und Bearbeitungslängen bis 2000 mm; separater Schlitten für maximale Stabilität verfügbar
• CNC-Konturalesestangen ermöglichen interne Konturbearbeitung (zentrisch und exzentrisch), z. B. Flaschenbohrungen oder Sitztaschenbearbeitung
• Antriebsköpfe verfügbar zur Kopplung mit optionaler U-Achse; CNC-Planfräsköpfe einsetzbar
• Mit Sensoren ausgestattet zum Schutz von Werkstück, Werkzeug und Maschine
• Fokus auf Prozess-Know-how, Steuerungsmechanismen und reproduzierbare Qualität
