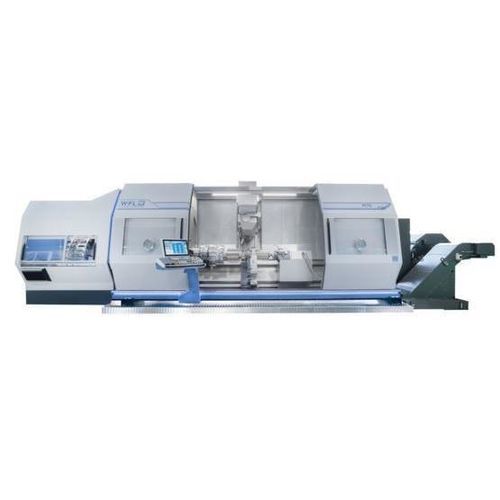

Dreh-Fräszentrum / CNC 70 series

horizontalMehrachsenSpindel

Produktbeschreibung
Die M70 MILLTURN ist ein modulares Mehrzweck‑Dreh‑Fräszentrum auf Basis des WFL‑Modulsystems. Das Konzept minimiert die Abstände zwischen Werkstück, Werkzeug und Führungen und vergrößert gleichzeitig die Abstände zwischen den Einzelführungen, um Stabilität und Geometrie zu optimieren. Das von vorne zugängliche Werkzeugmagazin ist kompakt, stabil und sicher zugänglich.

Highlights auf einen Blick

• Modulare Werkzeugschnittstellen für dauerhafte Genauigkeit und maximale Steifigkeit.
• Standardwerkzeugschnittstelle ausgelegt für hohe Vorschubkräfte.
• Hochproduktive Tiefbohroptionen und verschiedene Spezialtechnologien.
• Prismenwerkzeugsystem ermöglicht Werkzeuge über den Standardabmessungen.
• Massive Prismenhalter und automatischer Wechsel der Schneidköpfe mit der WFL‑Bohrstange.
• Zwei Magazinvarianten (36 / 72 / 108 / 200 Plätze verfügbar).

Technische Daten
Spitzenweite — mm — M70 / M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Umlauf Ø über oberen Schlitten — mm — bis 850 / 820 / 790 (modellabhängig)
Leistung Drehspindel (40% / 100% ED) — kW — typ. 56(40) / 80(60) (Varianten bis 60(40) / 90(60))
Drehmoment Drehspindel (40% / 100% ED) — Nm — bis 3420(2440) / 5860(4500) (variantenabhängige Werte möglich)
Drehzahl max. Drehspindel — min‑1 — 2400 / 1600 (konfigurationsabhängig)
Leistung Frässpindel (40% / 100% ED) — kW — 58(45)
Drehmoment Frässpindel (40% / 100% ED) — Nm — 640(500) / 400(310)
Drehzahl max. Frässpindel — min‑1 — 5000 / 8000
Schwenkwinkel B‑Achse — ° — 220 (‑110 … +110)
Verfahrweg X — mm — 900 (‑20 … +880)
Verfahrweg Y — mm — 525 (‑225 … +300)
Reitstock Aufnahmekegel — Typ — MK6 (M70; M70‑G: nicht ausgestattet)
Werkzeugmagazin — Plätze — 36 / 72 / 108 / 200 (Varianten)
Steuerung — Typ — SINUMERIK ONE (SIEMENS)

Technische Spezifikationen

• WFL‑Modulsystem mit umfangreicher Konfigurierbarkeit und Prozessflexibilität.
• Optimierte Bauverhältnisse je Variante für hohen Funktionsumfang.
• Maschinenarchitektur minimiert effektive Abstände zwischen Werkstück/ Werkzeug und Führungen für höhere Steifigkeit und Geometrie.
• Vorne zugängliches Magazin in kompakter, stabiler Bauweise mit sicherem Zugang.
• Modulare Werkzeugschnittstellen und Prismenwerkzeugsystem unterstützen großformatige Werkzeuge und automatischen Schneidkopfwechsel.
• Ausgelegt für produktives Tiefbohren und Integration spezieller Bearbeitungstechnologien.
