Elektromagnet für Magnetventil WL3257

HaftlinearVerriegelung

Produktübersicht

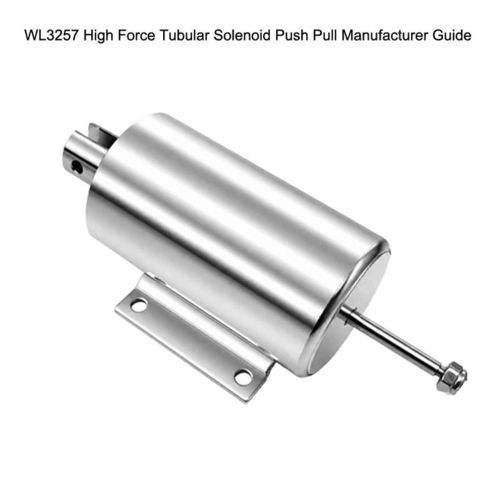

Das Rohrsolenoid WL3257 (Zug‑/Druckausführung) ist ein kompakter elektromagnetischer Linearantrieb für die Industrieautomation. Die zylindrische Bauform optimiert den magnetischen Kreis und ermöglicht hohe Kraftdichte bei geringem Bauraum. Erhältlich als Push-, Pull- oder Push‑Pull‑Ausführung mit anpassbarer Hub, Spannung und Kraftpegel für Maschinenintegration.

Funktionsweise

• Elektrische Eingabe: Gleichspannung an der Kupferspule.
• Magnetfeldaufbau: Strom in der Spule erzeugt ein Feld um den Eisenkern.
• Kolbenbewegung: Das Magnetfeld bewegt den Kolben im Rohrgehäuse.
• Mechanische Ausgabe: Lineare Kolbenbewegung erzeugt Schub‑ oder Zugkraft am Verbraucher.
• Rückstellung: interne Feder oder externes Bauteil bringt den Kolben bei Spannungsfreiheit zurück.
• Die Ausgangskraft hängt ab von Windungszahl, Strom, magnetischem Material, Luftspalt, Hublänge und mechanischer Konstruktion.

Hauptmerkmale

• Hohe Kraftdichte bei präziser Hubsteuerung.
• Zylindrisches Gehäuse für bessere magnetische Effizienz und geringere Reibung.
• Kompakte Abmessungen für enge Einbausituationen.
• Anpassbare Spannung, Hub, Kraftstufen und Befestigungsoptionen.
• Herstellung mittels CNC‑Bearbeitung, Prägestanzung, automatischem Wickeln und automatisierten Tests zur Sicherstellung der Konsistenz.

Anwendungen

• Industrieautomation und Maschinensteuerung: Positionierung, Zuführung und Sortiersysteme.
• Robotik: Verriegeln, Freigeben, Greifen und Positionieren.
• Ventilbetätigung für Flüssigkeiten, Gase und pneumatische Systeme.
• Medizintechnik, Pumpen, Prüfmaschinen und Laborautomation.
• Sicherheitstechnik: elektronische Schlösser und Zutrittskontrollen.
• Verkaufsautomaten, Landtechnik, Fahrzeugtechnik, Büroautomation und OEM‑Anlagen.

Technische Daten

• Brand: Weilong Technology
• Model Number: WL3257
• Nennspannung (V): DC 12 V, 24 V, 48 V, 60 V
• Nennleistung (W): 20-10 W
• Arbeitsmodell: Tubular Push‑Pull Typ
• Haltekraft (N): 1-20 N
• Hub (mm): 2-10 mm
• Reset‑Zeit (s): 0.3
• Lebensdauer: 300.000 Zyklen
• Zertifikate: CE, RoHS, ISO9001
• Material: Gehäuse aus kohlenstoffhaltigem Stahl mit verzinkter Beschichtung
• Stromanschluss: DC‑Buchse
• Installationsart: verstellbare Schraube und Kappe
• Maßtoleranz: ±0,1 mm
• Wasserdicht: Keine
• Isolationsklasse: F
• Hi‑Pot‑Test: AC 600 V 50/60 Hz 2 s
• Haltekraft bei Nichtanregung: 0
• Betriebstemperatur: -10°C bis 100°C
• Einschaltdauer: 1–100%
• Gewindetiefe (mm): 3–5 mm
• Zahlungsbedingungen: TT oder LC bei Sicht
• Musterbestellung: Ja
• Garantie: 1 Jahr
• MOQ: 1000 Stk.
• Lieferfähigkeit: 5000 Stk. pro Woche
• Lieferzeit: 30 Tage
• Verladehafen: Shenzhen
