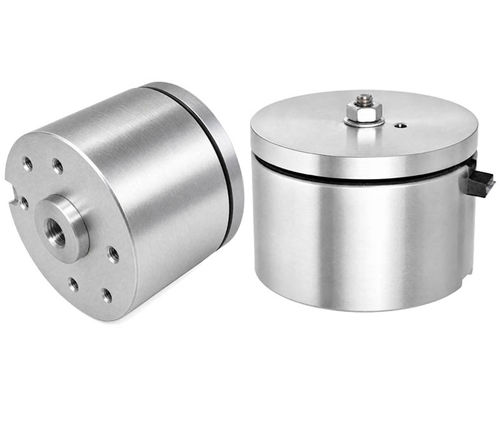

Direktgesteuertes Magnetventil WL6940

BrennstoffWasserfür Druckluft

Produktübersicht
Das Dosiermagnetventil WL 6940 von Weilong Technology ist ein elektromagnetischer Aktuator für präzise lineare Steuerung in industriellen Anwendungen. Es liefert kontrollierte Zug-/Schubkraft für Dosierung, Dispensierung und Durchflussregelung in kompakter Bauform.

Funktionsweise
Das Bauteil wandelt elektrische Energie in lineare Bewegung um: Beim Anlegen der Spannung erzeugt die Spule ein Magnetfeld, das den Kolben (Plunger) bewegt; beim Abschalten führt Feder- oder Magnetrückstellung den Kolben zurück. Typische angetriebene Mechanismen:

• Öffnen/Schließen von Ventilen
• Anpassung von Flüssigkeits- und Gasströmen
• Dispensier- und Dosiersysteme
• Ansteuerung kleiner Präzisionsteile

Hauptmerkmale

• Präzise, wiederholbare lineare Bewegung für Dosieraufgaben
• Schnelle elektromagnetische Reaktions- und Schaltzeiten
• Kompakte Bauweise für beengte Einbausituationen
• Konfigurierbar in Spannung, Hub und Kraft für OEM-Anforderungen
• Optimierte Wicklung und magnetischer Kreis zur Reduzierung der Erwärmung
• Gehäuse aus Kohlenstoffstahl mit Zinkbeschichtung

Anwendungsgebiete
Geeignet für Systeme, die präzise elektromagnetische Steuerung benötigen:

• Medizintechnik: Infusionssysteme, Sauerstoffregelung, Analysegeräte
• Industrielle Automatisierung: Dispensersysteme, pneumatische Aktuatoren, Robotik
• Kraftstoff & Energie: präzise Flüssigkeits-/Gasregelung und Einspritzsysteme
• Wasser- und Fluidmanagement: Pumpen, Spender, Aufbereitungstechnik
• Laborgeräte mit Anforderung an Reproduzierbarkeit und Dosiergenauigkeit

Technische Daten
Brand : Weilong Technology
Model Number : WL 6940
Rated Voltage (V) : DC 12 or 24 V
Rated Power (W) : 10–60 W
Work Model / Lifespan : 100 000 Lifespan Cycles
Push / Pull Force (N) : 1–60 N at 0–2 mm
Stroke (mm) : 3–10 mm
Reset Time (s) : 1 s / 3 s / Off options
Service Life : ~300,000 cycles
Certification : CE, ROHS, ISO9001
Material : Carbon steel housing, zinc plated coating
Lead Wire Length (mm) : 200
Install Style : both sides with three mounting screw holes
Tolerance of Dimension : +/- 0.1 mm
Water-proof : none
Insulation Class : F (up to 150°C)
Hi-Pot Test : AC 600 V 50/60 Hz 1 s
Non-excitation Holding Force : 0
Working Temperature : -10°C to 100°C
Duty Cycle : 1–100%
Payment Term : TT or LC at sight
Sample Order : Yes
Warranty : 1 year
MOQ : 500 pcs
Supply Ability : 5000 pcs per week
Delivery Time : 30 days
Port of Loading : shenzhend

Vorteile & Nachteile
Vorteile

• Hohe Präzision und Wiederholgenauigkeit für Dosieraufgaben
• Schnelle Reaktion für dynamische Steuerungen
• Einfache Integration in beengte Einbausituationen
• Flexible Anpassungsmöglichkeiten elektrisch und mechanisch

Nachteile

• Wärmeentwicklung bei Dauereinsatz; thermische Auslegung erforderlich
• Begrenzter Hub im Vergleich zu größeren Aktuatoren
• Permanent halten verbraucht Energie (Spulenheizung)
• Kraftabfall bei größerem Luftspalt; Montagegenauigkeit kritisch
• Kann zusätzlichen Schutz in korrosiven Umgebungen benötigen

Fehlerbehebung

• Keine Funktion: Versorgungsspannung, Spulenwiderstand, Verkabelung und Steuerung prüfen
• Geringe Kraft: Betriebs- spannung, Spulenspezifikation, mechanische Überlast und Luftspalt prüfen
• Überhitzung: Einschaltdauer, Versorgungsspannung und Wärmeabfuhr prüfen
• Verzögerte Reaktion: Reibung, Sauberkeit des Kolbens und Feder überprüfen
• Kurzlebigkeit: Materialverschleiß, Überlast und Fertigungsqualität inspizieren

Technische Spezifikationen

• Modell: WL 6940
• Nennspannung: DC 12 V / DC 24 V
• Nennleistung: 10–60 W
• Hub: 3–10 mm
• Push/pull-Kraft: 1–60 N (0–2 mm)
• Isolationsklasse: F (≤150°C)
• Betriebstemperatur: -10°C bis 100°C
• Lebensdauer: ~300.000 Zyklen
• Einschaltdauer: 1–100% (konfigurationsabhängig)
• Gehäuse: Kohlenstoffstahl, verzinkt
• Zuleitungslänge: 200 mm
• Zertifizierungen: CE, ROHS, ISO9001
• MOQ / Versorgung: Muster verfügbar; MOQ 500 Stk.; Kapazität ~5000 Stk./Woche; Lieferzeit ~30 Tage
